I tungindustriens krevende verden opererer utstyr ofte under ekstreme forhold preget av tunge radielle belastninger, moderate aksiale belastninger og uunngåelig akselavvik. Sfæriske rullelager er spesielt utviklet for å trives i disse miljøene. Deres unike indre geometri gjør at de kan justere seg selv, og sikrer jevn rotasjon selv når akselen og huset ikke er helt konsentriske.
Som ledende lagerfabrikk og lagerproduksjonsselskap i Kina , UKL Bearing Manufacturing Co., Ltd. (Wuxi) gir høyytelses sfæriske rulleløsninger designet for maksimal levetid. Med vår moderniseringsbase og 15 års eksportekspertise, leverer vi presisjonskonstruerte komponenter som holder globale industrier i bevegelse.
Teknikken bak sfæriske rullelagre

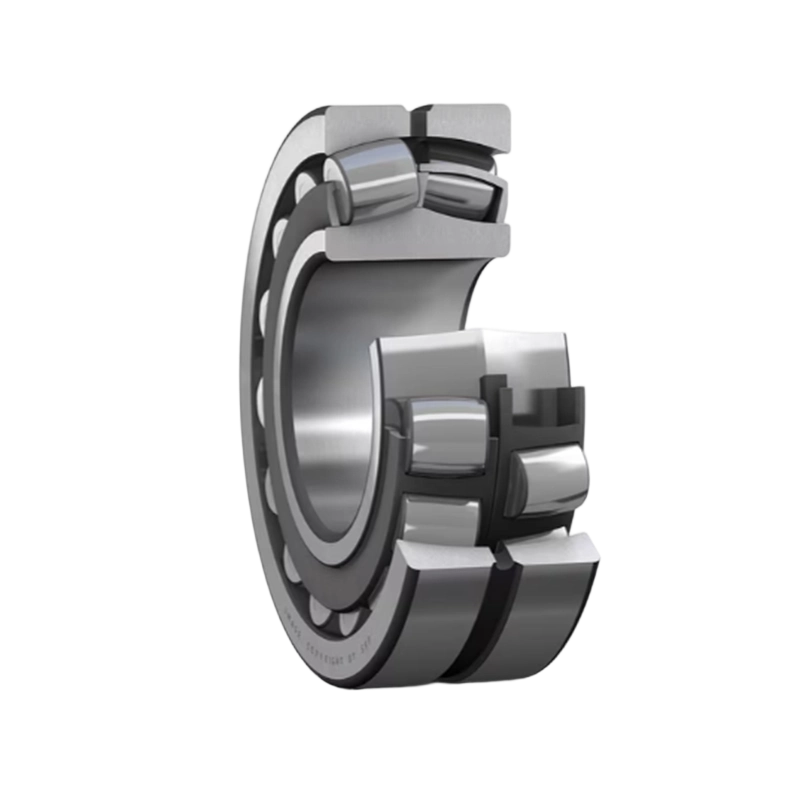

Et sfærisk rullelager har til rader med symmetriske tønneformede ruller, som går i en felles sfærisk ytre ringløp og to indre ringløp som skråner i en vinkel til lageraksen.
Denne designen gir tre kritiske fordeler:
- Selvjustering: Lageret kan kompensere for vinkelavvik på opptil 2° til 3° uten å øke friksjonen eller redusere lagerets levetid.
- Eksepsjonell lastekapasitet: På grunn av de lange rullene med stor diameter og den høye graden av samsvar mellom ruller og løpebaner, tilbyr disse lagrene den høyeste belastningen blant alle rullelagertyper.
- Robusthet: De er iboende motstandsdyktige mot støtbelastninger og vibrasjoner, noe som gjør dem til standardvalget for "skitne" og "tøffe" industrier.
Tekniske konfigurasjoner og designvarianter
Hos UKL produserer vi et bredt spekter av sfæriske rullelager for å møte spesifikke driftskrav, med fokus på merddesign og boretyper.
| Designfunksjon | Beskrivelse | Beste applikasjon |
| CC Design | To vindu-type stålbur, en flensløs indre ring og en føringsring. | Høye hastigheter og tunge radielle belastninger. |
| CA Design | Maskinbearbeidet messingbur i ett stykke, holdeflenser på indre ring. | Kraftig sjokkbelastning og vibrasjonstunge miljøer. |
| MB design | Todelt maskinert messingbur ledet på den indre ringen. | Presisjonsapplikasjoner som krever lav støy og høy stabilitet. |
| K Bore | Konisk boring (forhold 1:12 eller 1:30). | Brukes med adapter eller uttrekkshylser for enkel montering. |
| W33 funksjon | Smørespor og tre hull i ytterring. | Standard for effektiv ettersmøring og varmeavledning. |
UKL-fordelen: Presisjonsproduksjon i Kina
Siden grunnleggelsen i 2020, UKL Bearing Manufacturing Co., Ltd. har kombinert smidigheten til en integrert handelsbedrift med den tekniske dybden til et modernisert produksjonsanlegg.
1. Materialrenhet og varmebehandling
Hemmeligheten bak et slitesterkt sfærisk rullelager ligger i stålet. Vi bruker høyrent, vakuumavgasset GCr15SiMn stål for større størrelser. Vår varmebehandling prosessen involverer spesialisert saltbadskjøling, som sikrer at løpebanene har høy overflatehardhet samtidig som de opprettholder en tøff kjerne for å motstå sprekkdannelse under sjokkbelastninger.
2. Avansert sliping og superfinishing
For å minimere varmeutvikling og maksimere smøremiddelfilmtykkelsen, gjennomgår våre valser og løpebaner superfinishing . Denne prosessen oppnår en sub-mikron overflatefinish, reduserer friksjonskoeffisienten og forlenger utmattingslevetiden til lageret betydelig sammenlignet med standard industriprodukter.
3. 15 års OEM/ODM-eksporterfaring
Vi forstår det globale landskapet. Vårt team på over 200 dyktige fagfolk styrer hele produksjonsprosessen – fra smiing og dreiing to automatisert montering . Denne vertikale integrasjonen lar oss tilby fleksible, tilpassede tjenester for kunder i Europa, Asia og Midtøsten, inkludert tilpassede klaringer (C3, C4) og spesialiserte vibrasjonsbestandige design for vibrerende skjermer.
4. Streng kvalitetskontroll
Virker under strenge ISO-standarder, hvert UKL-lager er testet for dimensjonsnøyaktighet, radiell klaring og rotasjonsvibrasjon. Denne forpliktelsen sikrer at produktene våre oppfyller de "eksepsjonelt høye kravene til presisjon og pålitelighet" som forventes av våre globale partnere.
Søknader i Global Heavy Industry
Våre høykapasitets sfæriske rullelagre er det pålitelige valget for:
- Gruvedrift og konstruksjon: Knusere, vibrerende sikter og transportører.
- Stålverk: Kontinuerlig støpemaskiner og valseverk.
- Papir og papirmasse: Tørkesylindre og pressruller.
- Marine og energi: Hovedfremdriftsaksler og vindturbingirkasser.
Ofte stilte spørsmål (FAQ)
1. Når bør jeg velge et "konisk boring" (K) sfærisk rullelager?
Koniske borelagre er ideelle når du skal montere et lager på en glatt aksel ved hjelp av en adapterhylse, eller når du trenger å justere den innvendige radielle klaringen nøyaktig under installasjonen. De er mye lettere å demontere i tungt maskineri sammenlignet med sylindriske boringer.
2. Hva er fordelen med et messingbur (CA/MB) fremfor et stålbur (CC)?
Messingbur er sterkt anbefalt for applikasjoner med store støtbelastninger, høye vibrasjoner eller marginal smøring. De tilbyr bedre friksjonsegenskaper og overlegen strukturell integritet under sentrifugalkrefter sammenlignet med presset stålbur.
3. Hvordan sikrer UKL at lagrene kan håndtere vibrerende applikasjoner?
For vibrerende skjermer produserer vi "223-serien" med spesielle toleranser og forsterkede bur. Disse lagrene er designet med en tettere boring og ytre diametertoleranse for å håndtere den intense akselerasjonen og høyfrekvente vibrasjonene til gruveutstyr.
4. Kan sfæriske rullelager håndtere aksiale belastninger?
Ja. Selv om de først og fremst er designet for tunge radielle belastninger, lar de skrå rullene dem støtte aksiale belastninger i begge retninger. Men hvis den aksiale belastningen er for stor, kan det være bedre å konsultere vårt tekniske team for å bekrefte belastningsforholdet.
5. Hvordan støtter UKL hasteutskiftninger for globale kunder?
Som en integrert industri- og handelsbedrift opprettholder vi et strategisk bufferlager av de vanligste størrelsene (222, 223, 230, 231 og 232 serier). Kombinert med vår 15 års eksporterfaring, kan vi gi raske tilbud og rask levering for å minimere nedetiden.
