Hva 3200 A-2ZTN9/MT33-lageret leverer: spesifikasjoner, belastninger og hastighetsgrenser

Kjernedimensjoner og nøkkelspesifikasjoner

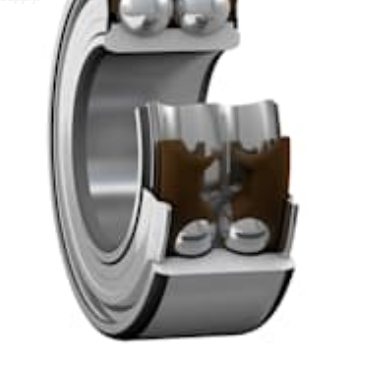

Hvert design begynner med geometri. 3200 A-2ZTN9/MT33 pakker to lastebaner i én enhet. Utformingen tilsvarer et par enkeltrads vinkelkontaktkulelager anordnet rygg mot rygg i en O-type konfigurasjon, men den krever merkbart mindre aksial plass. Tabellen nedenfor viser kjernedimensjonale data som ingeniører sjekker først.

Avlesing av boring, utvendig diameter og bredde

10 mm boring og 30 mm utvendig diameter definerer en kompakt konvolutt som passer til små girkasser, pumpeaksler og motorendehus. 14 mm bredden er det som gjør rygg-mot-rygg-paret effektivt. En designer får den aksiale kapasiteten til to lagre i et fotavtrykk bare litt bredere enn en enkeltradsenhet. Med en masse på omtrent 0,051 kg tilfører lageret liten roterende treghet, noe som betyr noe når en aksel akselererer og bremser ofte.

Fileter og trykkpunktavstand

To verdier i tabellen er lette å overse. Minimum filetdimensjon på 0,6 mm forteller maskinisten hvor skarpe akselen og husets skulderhjørner kan være. Et hjørne strammere enn denne verdien hindrer lagerringen i å sitte helt mot skulderen, noe som fører til feiljustering og gnaging. Trykkpunktavstanden på 16 mm lokaliserer hvor lasten effektivt virker langs aksen. Bruk den når du beregner momentbelastninger på akselen, fordi den bestemmer armen mellom lageret og den påførte kraften.

Lastegrenser og fartsgrenser

Last- og hastighetsdata avgjør om et lager vil overleve driftssyklusen. De publiserte vurderingene er oppsummert i kortene nedenfor, etterfulgt av en tabell som forklarer hva hver vurdering betyr i praksis.

Statisk versus dynamisk kapasitet

Den dynamiske karakteren styrer kontinuerlig rotasjon, mens den statiske karakteren beskytter lageret under oppstartsstøt, transportstøt eller maskinstopp under belastning. Et system med hyppig støtbelastning bør kontrolleres mot den statiske verdien først, fordi permanent fordypning i løpebanene er irreversibel. Utmattingsgrensen er en nyttig referanse for trinn med lett belastning, hvor lageret forventes å gå i lange perioder uten å utvikle overflatetretthet.

Fartsvurderinger i praksis

Hastighetsverdier skal leses sammen med tetnings- og merddesign. Den begrensende hastigheten på 24 000 r/min er oppnåelig fordi lageret bruker berøringsfrie skjold og et lett polyamidbur, som både reduserer friksjon og varme. Hold driftshastigheten komfortabelt under grensen, spesielt i høye omgivelsestemperaturer, fordi varme som genereres ved hastighet forkorter fettets levetid og øker tetningsslitasjen.

Dekoding av suffikskoden

Betegnelsen 3200 A-2ZTN9/MT33 er en kompakt beskrivelse av designkonfigurasjonen. Hvert suffikselement forteller deg noe spesifikt om hvordan lageret oppfører seg, som er grunnen til å lese koden riktig forhindrer kostbare bestillingsfeil.

To skjoldbetegnelser ser like ut og blir ofte forvekslet. Et berøringsfritt skjold etterlater en liten klaring, så det gir nesten ingen friksjon, men gir begrenset beskyttelse mot fint støv. En kontakttetning gir bedre beskyttelse, men genererer mer varme ved hastighet. Fordi suffikset 2Z indikerer en berøringsfri design, er lageret best egnet til rene, lukkede miljøer hvor hastighet er hovedprioritet.

Strukturelle fordeler i ekte maskiner

Rygg mot rygg geometri

Rygg-mot-rygg-arrangementet er kjernefordelen med en dobbel rad-design. To rader med kuler deler et enkelt sett med ringer, slik at paret håndterer radielle belastninger og aksiale belastninger i begge retninger mens de holder akselen sentrert. Denne vippemomentmotstanden er verdifull der akselen må holde seg stiv, for eksempel en tannhjulsposisjon eller et pumpehjul som ser ujevn skyvekraft.

Sammenlignet med montering av to separate enkeltradslagre, reduserer den integrerte enheten maskineringskompleksiteten. Husets boring og skulder trenger bare ett presist sete, og forspenningsforholdet mellom de to radene er satt under produksjon i stedet for av montøren.

Høyhastighets evne

Høy hastighet avhenger av varmeutvikling, smøremiddeloppførsel og merdstabilitet. Kombinasjonen av berøringsfrie skjold og et polyamidbur holder friksjonen lav, og den faste fettmengden unngår kjernetapene som kommer fra overfylling. Designere kan derfor sikte på aksler som går godt over konvensjonelle hastigheter, forutsatt at huset avleder varme og driftshastigheten holder seg innenfor den nominelle grensen.

Forsmurt design

Lageret leveres med MT33-fett allerede på plass. Dette forenkler installasjonen fordi det ikke er behov for et ekstra smøretrinn på samlebåndet, og det fjerner en vanlig kilde til forurensning. For bruk som er forseglet for livet, reduserer fraværet av en ettersmøringsport også antallet potensielle lekkasjebaner i maskinen.

Bruksområder

Lageret passer til maskiner som skal støtte radielle og aksiale belastninger sammen inne i en kompakt roterende seksjon. De vanligste bruksområdene inkluderer:

• Pumper: industripumper og vannpumper hvor skyvekraft fra impeller skal kontrolleres.
• Girkasser: girkasser og reduksjonsgir der akselstivhet påvirker girnettingskvaliteten.
• Elektriske motorer: motorer og generatorer som går med høy hastighet og trenger stabil akselposisjon.
• Industrielle maskiner: kompakte roterende enheter som bærer kombinert last på trange steder.

Når du søker etter leverandøralternativer, a 3200 a-2ztn9/mt33 lager kan spesifiseres ved siden av dimensjonene og suffikskoden, noe som unngår forveksling med varianter som har forskjellige tetninger eller bur.

Valgguide

Bruk følgende sekvens for å avgjøre om dette lageret passer til din applikasjon. Hvert trinn bruker dataene diskutert ovenfor, slik at avgjørelsen forblir sporbar.

1. Definer lastretningen. Mål radielle og aksiale belastninger separat, inkludert støtbelastninger og lastreversering. Hvis skyvekraften virker i begge retninger, er et dobbeltradsdesign en sterk kandidat.
2. Sjekk hastigheten mot grensen. Sammenlign driftshastigheten med den begrensende hastigheten på 24 000 r/min og hold en margin for temperaturøkning og hastighetstopper.
3. Bekreft forseglingen og fettet. Bruk det berøringsfrie 2Z-skjoldet og MT33-fettet når miljøet er rent og temperaturen holder seg innenfor det angitte området.
4. Bekreft skuldergeometrien. Kontroller at akselen og husets skulderradier er minst 0,6 mm og at 16 mm trykkpunktavstand stemmer overens med momentanalysen.
5. Gjennomgå den statiske kapasiteten. Bekreft at den statiske vurderingen på 4,3 kN dekker det verste støt eller stillstandsbelastning.

Hvis miljøet inneholder slipestøv eller vaskevann, bør du vurdere en annen tetningstype. Det berøringsfrie skjoldet er designet for lukkede maskiner i stedet for åpne eller tøffe omgivelser.

Installasjon, smøring og livssyklusplanlegging

En korrekt installasjon beskytter den nominelle ytelsen. Rengjør akselen og huset, kontroller dimensjonene mot de publiserte verdiene, og press ringene jevnt slik at lasten ikke passerer gjennom kulene under setting. Unngå å slå direkte på tetningene, fordi selv liten deformasjon av et stålskjold kan skape kontakt som genererer varme i hastighet.

Fordi lageret er forhåndssmurt, fokuserer vedlikeholdsplanen på temperatur og vibrasjoner i stedet for vanlig smøring. Spor husets temperatur under igangkjøring, og registrer vibrasjonsnivåer ved start av service. En gradvis økning i begge verdiene signaliserer vanligvis tidlig slitasje eller feiljustering, noe som tillater korrigerende tiltak før feil. Når maskinen opererer i et stabilt og rent miljø, kan det ferdigfylte fettet støtte lange serviceintervaller uten ekstra smøring.
