I landskapet med presisjonsroterende maskineri, Vinkelkontaktkulelager tjene som en hjørnestein feller applikasjoner som krever en kombinasjon av høye hastigheter og komplekse lasthåndteringsevner. I motsetning til standard radiallager, er disse komponentene spesielt konstruert for å håndtere kombinerte belastninger – og virker samtidig i både radial og aksial retning.
Som premier lagerfabrikk og lagerproduksjonsselskap i Kina , UKL Bearing Manufacturing Co., Ltd. (Wuxi) utnytter avansert materialvitenskap og presisjonsteknikk for å produsere vinkelkontaktløsninger som definerer pålitelighet i moderne industri.
Forstå mekanikken til vinkelkontakt
Den grunnleggende egenskapen til Vinkelkontaktkulelager er kontaktvinkelen mellom kulene og løpebanene. Denne vinkelen dannes når lageret utsettes for en aksial belastning, slik at kraften kan overføres fra en løpebane til en annen langs en bestemt diagonal bane.
Vanlige kontaktvinkler inkluderer:
- 15° (C): Optimalisert for ekstremt høye hastigheter med lavere varmeutvikling.
- 25° (AC): Et balansert valg for både høy hastighet og høy aksial belastningskapasitet.
- 40° (B): Designet for tunge aksiale belastninger, ofte brukt i pumper og vertikale aksler.
Jo større kontaktvinkel, desto høyere er den aksiale lastbærende kapasiteten, mens lavere vinkler letter høyere rotasjonshastigheter. Hos UKL bruker vi CNC-slipe- og honeprosesser for å sikre at disse vinklene opprettholdes med mikroskopisk presisjon, og sikrer konsistent ytelse på tvers av hver batch.
Tekniske spesifikasjoner og sammenligning
Å velge riktig konfigurasjon er avgjørende for utstyrets levetid. Nedenfor er en referanse for standardkonfigurasjonene vi tilbyr til våre globale partnere:

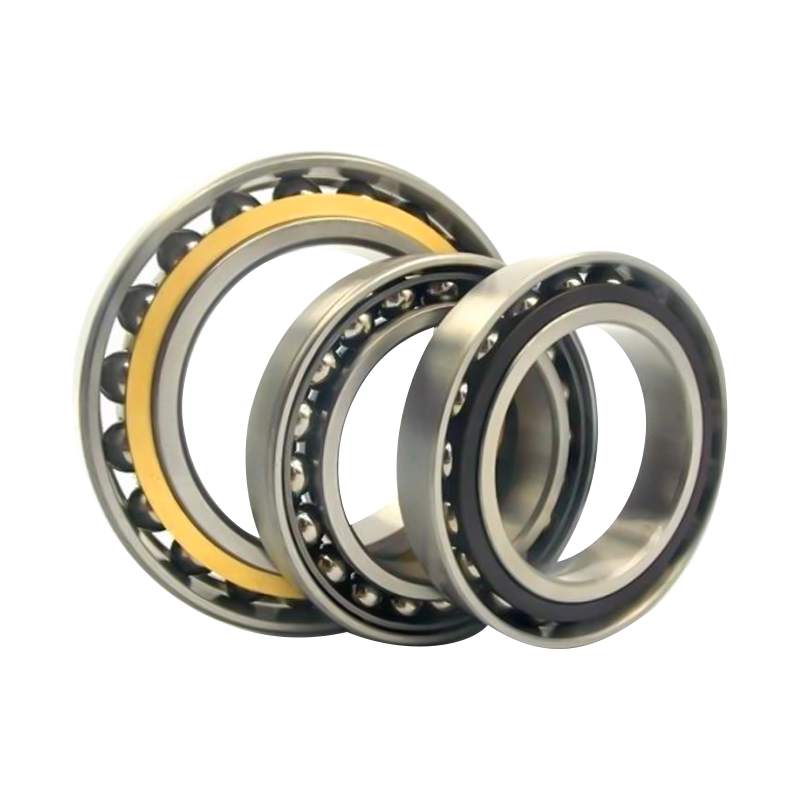

| Funksjon | Enkel rad vinkelkontakt | Dobbeltrad vinkelkontakt | Fire-punkts kontaktkulelager |
| Lastretning | Enveis aksial radial | Toveis aksial radial | Toveis aksial radial |
| Hastighetsvurdering | Ekstremt høy | Høy | Moderat |
| Kompleksitet | Enkel (krever sammenkobling) | Selvstendig enhet | Enkel kompakt enhet |
| Vanlige bruksområder | Maskinverktøyspindler | Sentrifugalpumper | Landbruksmaskiner |
| UKL presisjon | P4 / P2 tilgjengelig | P5 / P6 tilgjengelig | P6 tilgjengelig |
UKL-fordelen: Integrert produksjon og kvalitetskontroll
UKL Bearing Manufacturing Co., Ltd. ble grunnlagt i 2020, og har raskt steget opp som en integrert industri- og handelsleder ved å fokusere på "Total Quality"-tilnærmingen. Vår Vinkelkontaktkulelager er resultatet av en sømløs, modernisert produksjonssyklus lokalisert i Wuxi.
1. Avansert varmebehandling og materialrenhet
Levetiden til et høyhastighetslager bestemmes av overflateutmattingsstyrken. Vi bruker høyrent lagerstål utsatt for spesialisert gløding og varmebehandling sykluser. Denne prosessen skaper en stabil martensittisk struktur som forhindrer dimensjonsendringer selv under langvarig drift ved høye temperaturer.
2. Presisjonssliping for høyhastighetsspindler
For CNC- og maskinverktøyindustrien er spindelnøyaktighet avgjørende. UKLs anlegg bruker høypresisjons automatiserte slipelinjer for å oppnå P4 og P2 toleransekarakterer . Dette resulterer i eksepsjonelt lave vibrasjons- og støynivåer, som er kritiske for høyhastighetsfresing og slipeapplikasjoner.
3. Strategisk OEM/ODM-ekspertise
Med over 15 års eksporterfaring , vi gjør mer enn å produsere; vi konsulterer. Vårt tekniske team forstår de unike kravene til ulike markeder i Europa, Asia, Afrika og Midtøsten . Vi tilbyr fleksible, tilpassede tjenester, inkludert spesialiserte burmaterialer (som forsterket polyamid eller maskinert messing) og høyytelsessmøremidler skreddersydd til dine spesifikke miljøforhold.
4. Streng automatisert montering
For å eliminere menneskelige feil er samlebåndene våre stort sett automatiserte. Hvert lager gjennomgår strenge tester for kontaktvinkelnøyaktighet, aksial klaring og rotasjonsmoment. Dette sikrer at når våre lagre når anlegget ditt, er de klare til å yte under de mest krevende industrielle belastningene.
Applikasjoner på tvers av globale bransjer
Våre høyytelses vinkelkontaktløsninger gir den tekniske ryggraden for:
- Maskinverktøyspindler: Der høyhastighetspresisjon og termisk stabilitet er avgjørende for metallskjæring.
- Industrielle pumper og kompressorer: Håndtere den konstante aksiale skyvekraften generert av væskebevegelse.
- Drivlinjer for biler: Forbedring av effektiviteten til høyytelses overføringssystemer.
- Fornybar energi: Støtter de komplekse girkassene som finnes i vindturbinsystemer.
Ofte stilte spørsmål (FAQ)
1. Hvorfor brukes vinkelkontaktkulelager ofte i par?
Siden et enkeltrads vinkelkontaktlager bare kan støtte aksiale belastninger i én retning, er de vanligvis montert i par (Back-to-Back, Face-to-Face eller Tandem). Dette gjør at enheten kan håndtere toveis aksiale belastninger og øker den totale stivheten til akselen.
2. Hvilket burmateriale er best for høyhastighetsapplikasjoner?
For ekstremt høye hastigheter anbefaler vi ofte Fenolharpiks or Polyamid (nylon) bur fordi de er lette og genererer mindre sentrifugalkraft. For tøffe eller høye temperaturer, Maskinert messing bur gir overlegen holdbarhet og varmeavledning.
3. Hvordan sikrer UKL lave støynivåer i sine lagre?
Støy er vanligvis et resultat av overflateruhet eller forurensning. Vi bruker super-finishing-prosesser på løpebanene for å oppnå en speillignende overflate og utføre montering i et støvkontrollert miljø, etterfulgt av 100 % elektronisk støytesting.
4. Kan jeg tilpasse forhåndsbelastningen til lagerordren min?
Ja. Forspenning er avgjørende for å kontrollere stivhet og vibrasjoner. Vi kan levere lagre med lette, middels eller tunge forhåndsbelastninger, eller til og med tilpassede klaringer basert på din spesifikke applikasjons termiske ekspansjon og belastningsprofiler.
5. Hva er fordelen med å kjøpe direkte fra en Wuxi-basert produsent som UKL?
Ved å jobbe med en integrert industri- og handelsbedrift, eliminerer du mellommann-markups og får direkte tilgang til teknisk støtte. Wuxi-beliggenheten vår er et globalt knutepunkt for dyktige lager, som lar oss hente de beste råvarene og tilby effektiv logistikk til våre kunder over hele verden.
