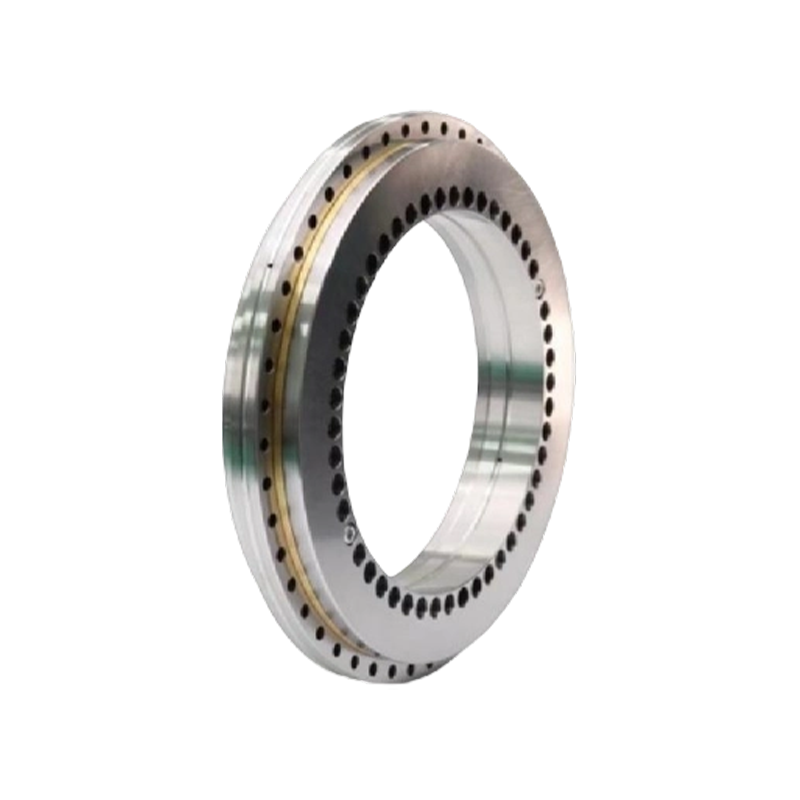

Kryssrullelagre (kryssrullelagre) Kryssrullelagre, også kjent som kryssrullelagre, bruker en intern struktur der sylindriske ruller er anordnet på kryss og tvers i en 90° vinkel til hverandre innenfor V-formede løpebaner. Separatorer eller avstandsstykker er plassert mellom rullene. Denne strukturen gjør at et enkelt lager kan håndtere belastninger i alle retninger samtidig, inkludert radielle belastninger, aksiale belastninger og veltemomenter. Lagrene kjennetegnes ved deres minimale totaldimensjoner (miniatyrisering), høy stivhet, høy rotasjonsnøyaktighet og kombinerte lastbærende kapasitet. Derfor er de best egnet for: Skjøter eller roterende deler av industriroboter. Roterende deler av manipulatorer/robothender.Roterende bord til maskineringssentre.Presisjonsroterende bord.Medisinsk utstyr.Måleinstrumenter.IC-produksjonsutstyr og andre applikasjoner. Strukturelle typer av kryssede rullelagre Kryssede rullelagre er generelt klassifisert i tre strukturelle former: Ytre ring separerbar, indre ring integrert. Ytre ring integrert, indre ring kan separeres. Både ytre og indre ringer er integrert.

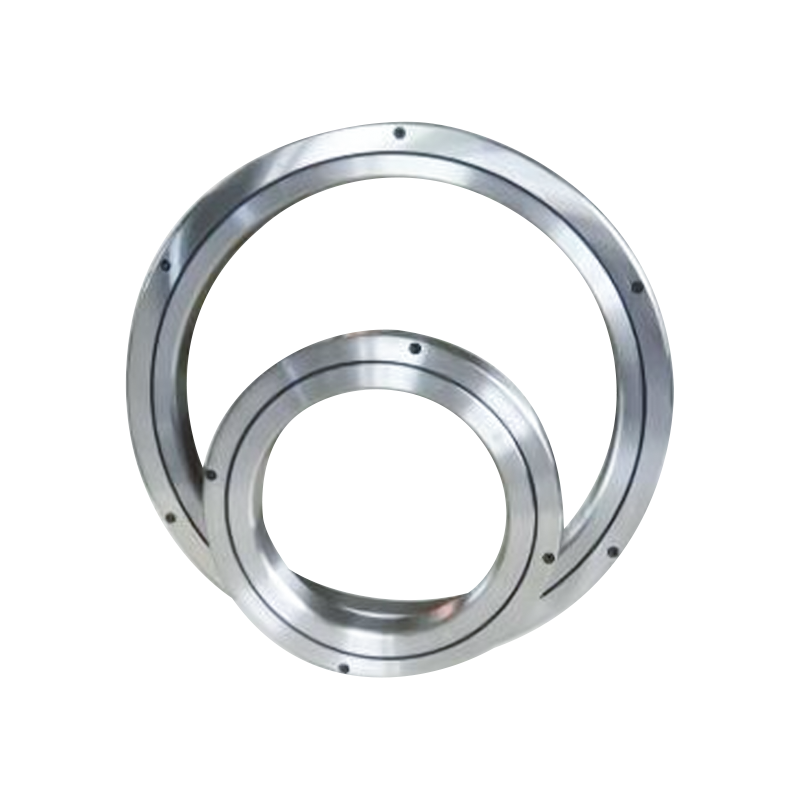

1. RB-type (Separerbar ytre ring, integrert indre ring) Struktur: Den ytre ringen er delt i to deler, mens den indre ringen er en enkelt, integrert komponent. Anvendelse: Egnet for bruksområder som krever høy rotasjonsnøyaktighet for den indre ringen.
2. RE Type (Integrert ytre ring, separerbar indre ring) Struktur: Har samme ytre dimensjoner som RB-typen, men den ytre ringen er integrert, og den indre ringen er delt i to deler.Anvendelse: Egnet for bruksområder som krever høy rotasjonsnøyaktighet av ytterringen.

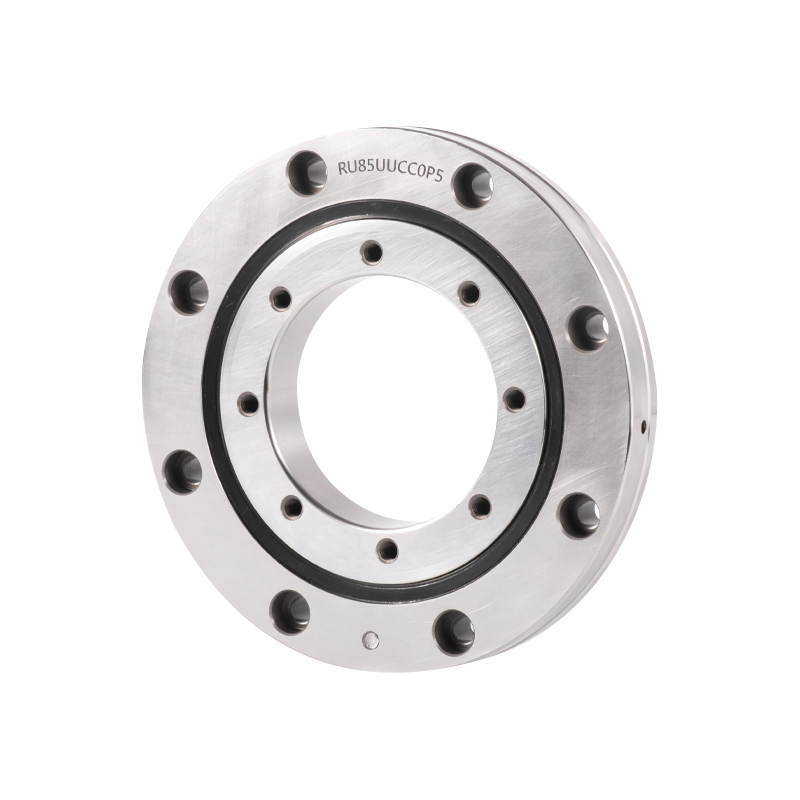

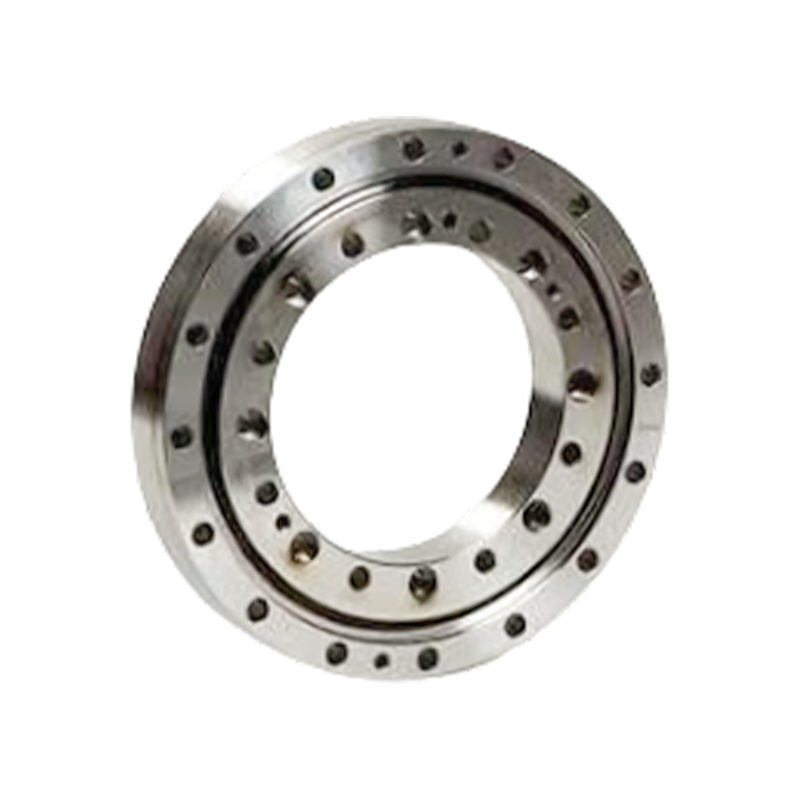

3. RU-type (integrerte indre og ytre ringer, med monteringshull) Struktur: Både indre og ytre ringer er integrerte og har monteringshull. Dette eliminerer behovet for å feste flenser og støtteseter, noe som gjør den veldig praktisk å bruke. Ytelse: Siden de indre og ytre ringene er integrert, har installasjonen minimal effekt på ytelsen, noe som sikrer stabil rotasjonsnøyaktighet og dreiemoment. Bruksområde: Egnet for applikasjoner som krever høy rotasjonsnøyaktighet for både indre og ytre ring.

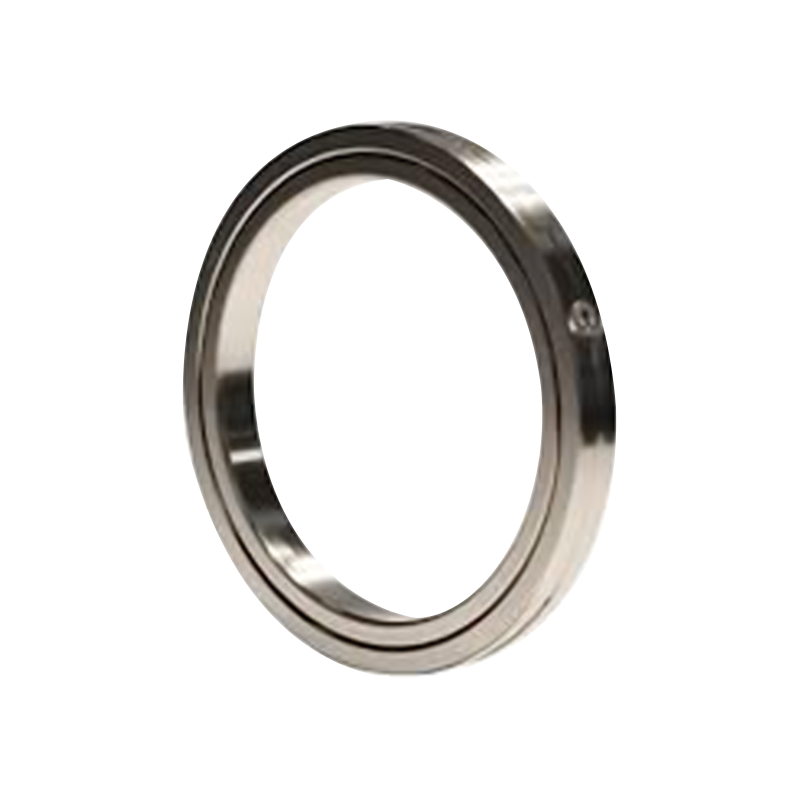

4. RA Type (Separable Ytre Ring, Integrert Inner Ring, Ultra-Tynn) Struktur: En ultratynn design hvor tykkelsen på de indre og ytre ringene reduseres maksimalt. Strukturen er den samme som RB-typen, med delt ytre ring. Bruksområde: Egnet for deler som krever lett og kompakt design, for eksempel roterende deler av roboter og manipulatorer.

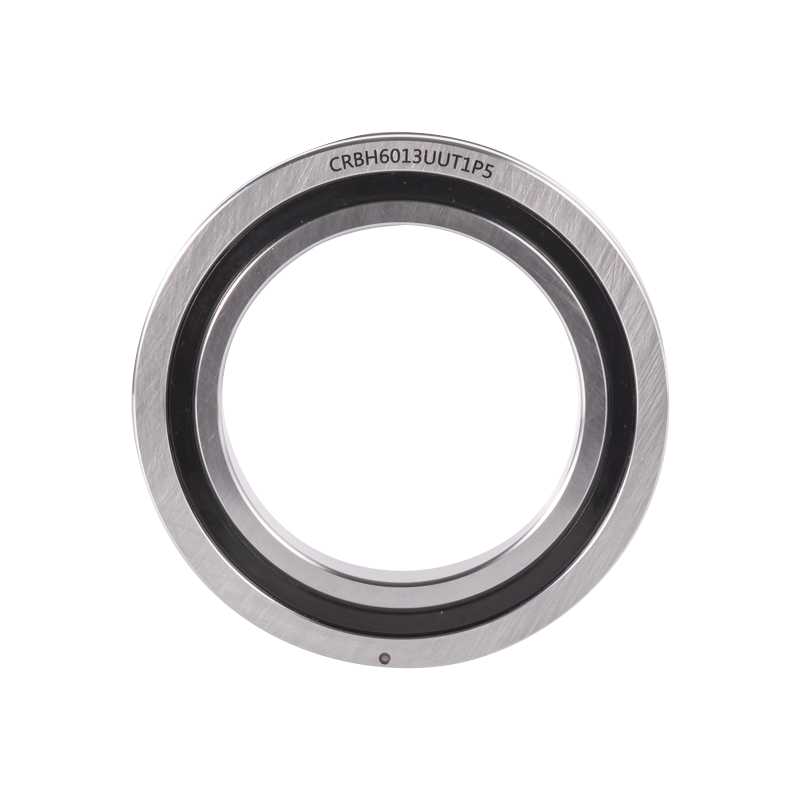

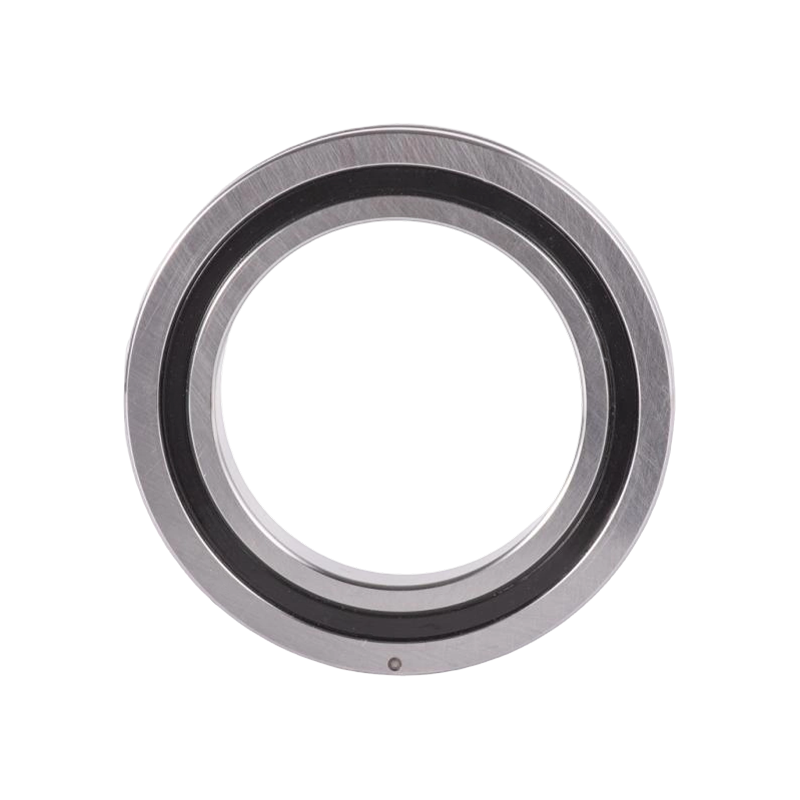

5. RBH Type (integrerte indre og ytre ringer, ultratynn) Struktur: Ultratynn design med integrerte indre og ytre ringer, men uten monteringshull. Krever festing med flenser og støtteseter under installasjon. Ytelse: Den integrerte strukturen til begge ringene forhindrer ytelsesdegradering på grunn av installasjon, og sikrer stabil rotasjonsnøyaktighet og dreiemoment. Bruksområde: Egnet for bruksområder som krever liten størrelse (miniatyrisering) samtidig som høy rotasjonsnøyaktighet for både indre og ytre ringer opprettholdes.
6. SX-type (integrert indre ring, separerbar ytre ring, ultratynn) Struktur: For samme akseldiameter har SX-typen et mindre tverrsnitt enn RB-typen. På grunn av den ultratynne designen har verken de indre eller ytre ringene monteringshull, noe som krever festing med flenser og lagerseter under installasjon. Bruksområde: Egnet for applikasjoner der den indre ringen roterer.

Industrial Robot Bearings: En profesjonell oversettelse
Industrielle robotlager er kjernekomponenter i roboter, primært brukt i ledd, svingenheter og presisjonsroterende bord.
Hovedtypene inkluderer kryssede rullelagre og tynnveggede lagre med konstant seksjon.
Disse lagrene kreves for å tåle belastninger i flere retninger samtidig som de tilbyr egenskaper som høy presisjon, høy stivhet og lav friksjon.

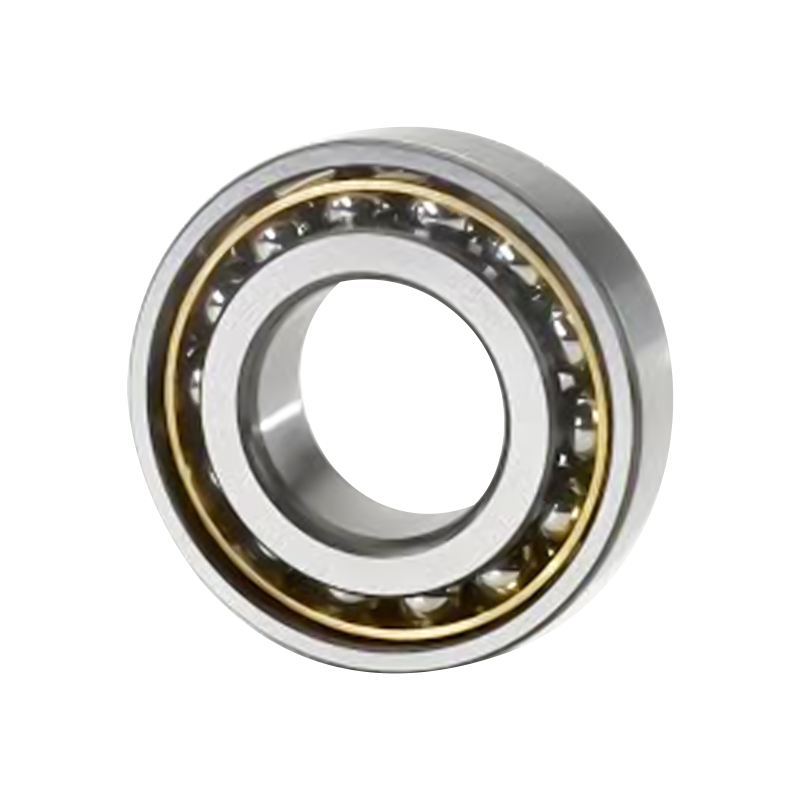

Løpebanene til de indre og ytre ringene til et vinkelkontaktkulelager er forskjøvet i forhold til hverandre i retning av lageraksen. Dette indikerer at disse lagrene er konstruert for å tåle kombinerte belastninger, dvs. både en radiell belastning og en aksial belastning. Den aksiale lastbærende kapasiteten til et vinkelkontaktkulelager øker når kontaktvinkelen øker. Kontaktvinkelen er definert som vinkelen mellom linjen som forbinder kontaktpunktene til ballen og løpebanene (dvs. retningen som den kombinerte lasten overføres fra den ene løpebanen til den andre) og en linje vinkelrett på lageraksen i radialplanet.

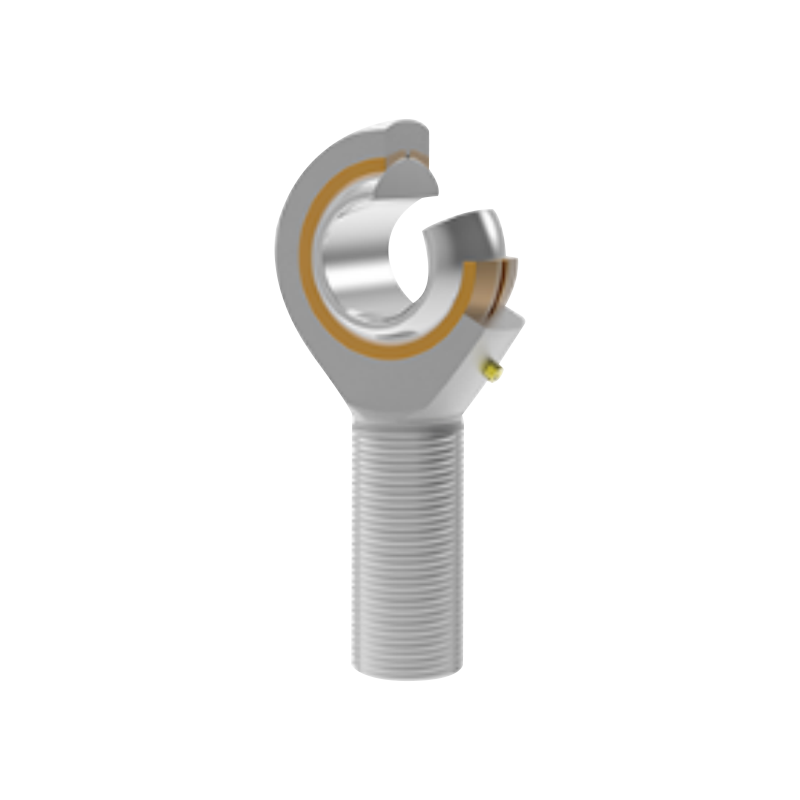

Stangendelager er essensielle mekaniske komponenter som brukes i ulike applikasjoner for å gi rotasjons- og oscillerende bevegelse mellom to sammenkoblede komponenter. De spiller en avgjørende rolle i å overføre bevegelse og belastning i forskjellige industri- og bilsystemer, og tilbyr høy presisjon og effektivitet i utfordrende miljøer.

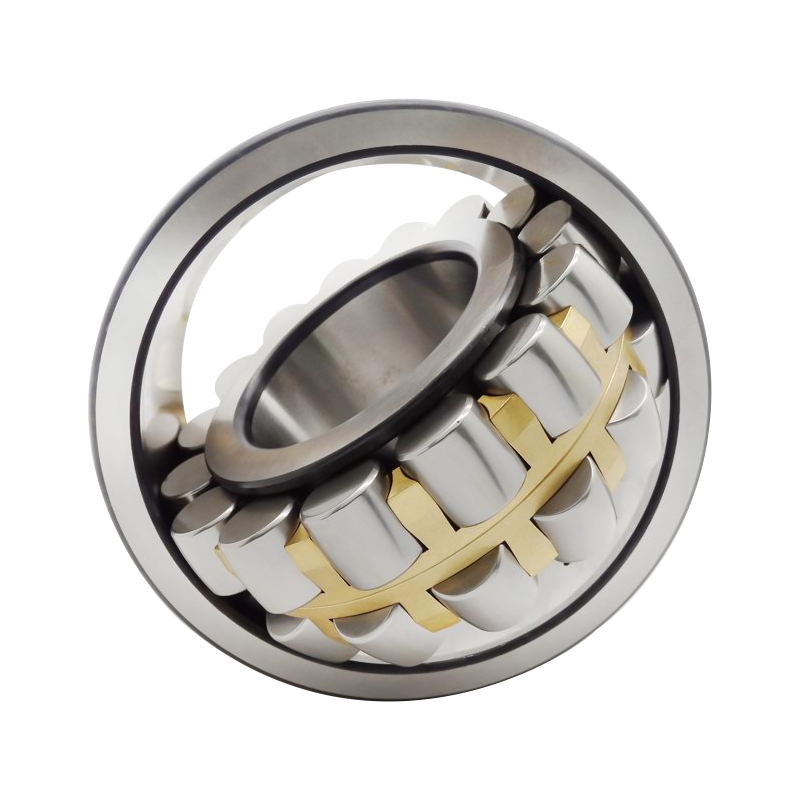

Et sfærisk rullelager består av en ytre ring med en sfærisk løpebane og en indre ring med to løpebaner, ett eller to bur, og et sett med sfæriske ruller.
Siden midten av den ytre ringens sfæriske løpebane sammenfaller med lagersenteret, har lageret den selvjusterende egenskapen (Self-Alignment). Dette gjør det mulig å automatisk kompensere for feiljustering som oppstår fra vinkelfeil mellom akselen og huset, eller fra akselavbøyning.
Disse lagrene er i stand til å oppta tunge radielle belastninger og visse toveis aksiale belastninger, noe som gjør dem spesielt egnet for applikasjoner utsatt for tung belastning eller vibrasjon.
Sfæriske rullelagre er tilgjengelige med to typer boringer: en sylindrisk boring og en konisk boring. Koniske borelagre er betegnet med suffikset "K" (med en konus på 1:12) eller "K30" (med en konus på 1:30) etter den grunnleggende betegnelsen.

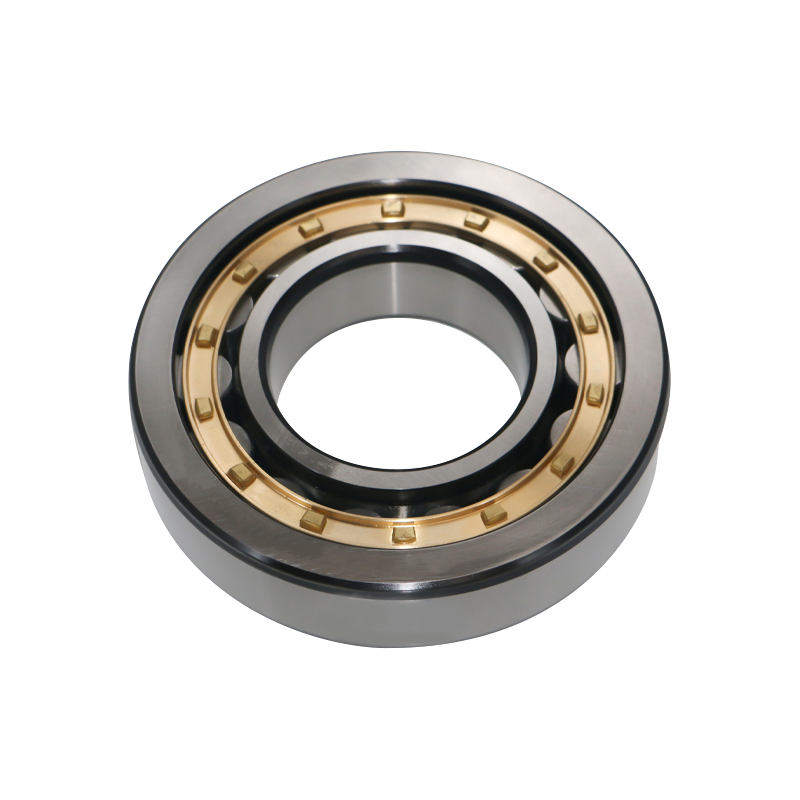

Sylindriske rullelagre er lagre der de sylindriske rullene og løpebanene er i linjekontakt.
De har en høy belastningskapasitet og rommer først og fremst radielle belastninger. På grunn av den lave friksjonen mellom rulleelementene og ringribbene/flensene er de egnet for høyhastighetsrotasjon.
Avhengig av tilstedeværelse eller fravær av flenser på ringene, er de kategorisert i:
Enrads sylindriske rullelager: Slik som NU, NJ, NUP, N og NF-typer.
Dobbelrads sylindriske rullelager: Som NNU- og NN-typer.
Disse lagrene har typisk en separerbar indre ring og ytre ringstruktur.
Sylindriske rullelager uten flenser på verken den indre eller ytre ringen tillater relativ aksial forskyvning mellom indre og ytre ring. Følgelig kan disse typene brukes som ikke-lokaliserende (flytende) lagre (eller "friende lagre").
Sylindriske rullelagre med doble flenser på den ene siden og en enkel flens på motsatt ring tåler en viss grad av aksial belastning i én retning.
Vanligvis bruker de pressede stålbur eller maskinerte solide messingbur. Noen design bruker imidlertid også støpte polyamidbur.

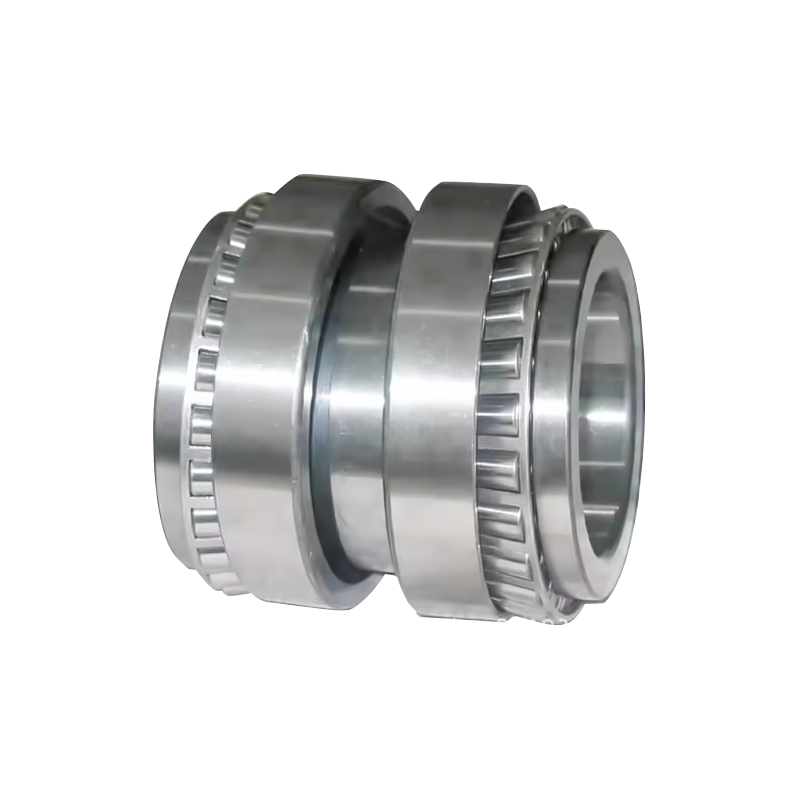

Utformingen av koniske rullelagre har koniske overflater på koppen (ytre ring), kjegle (innerring) og ruller, med toppunktene til disse overflatene konvergerende på et felles punkt på lageraksen.
I tillegg til metriske serielagre, er også inch-serielager tilgjengelig.
Denne typen lager er egnet for applikasjoner som involverer tunge eller sjokkbelastninger.
Koniske rullelager:
Er i stand til samtidig å oppta radielle belastninger og aksiale belastninger i én retning.
Siden en aksial komponentkraft genereres når denne typen lager er radialt belastet, må to lagre brukes sammen, enten front-to-face eller back-to-back, eller to eller flere lagre må matches for bruk.
Er tilgjengelig i standard, medium og bratt typer, som har forskjellige kontaktvinkelstørrelser.
De middels koniske metriske serielagrene identifiseres med tilleggskoden "C" lagt til som et suffiks til lagernummeret.
Lagre hvis ytre ringbredde, lille indre diameter på den ytre ringen og kontaktvinkelen er bestemt i henhold til ISO 355-spesifikasjonen, er angitt med tilleggssuffikset "J".

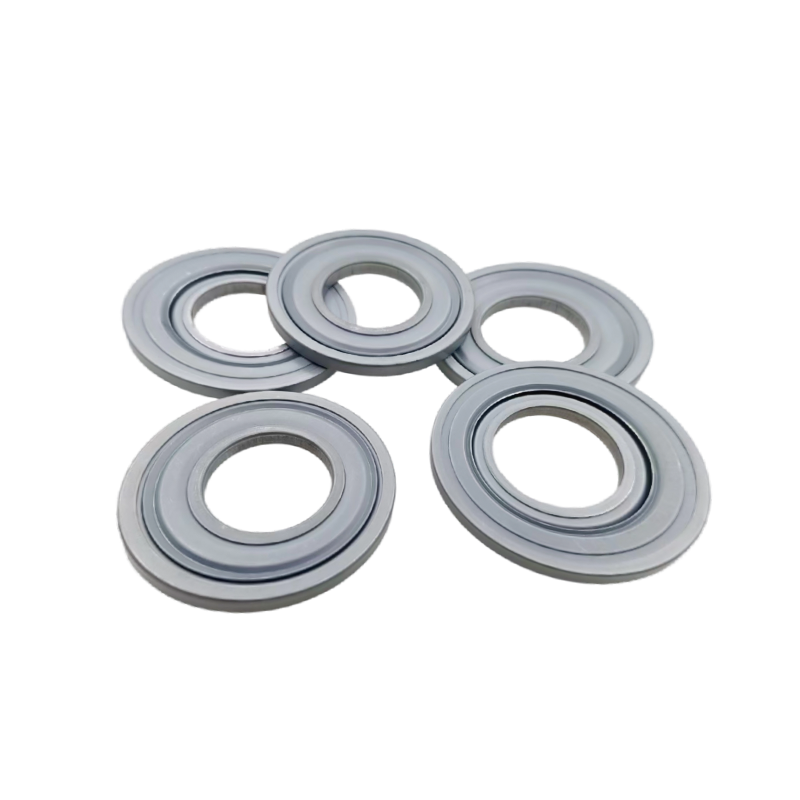

NILOS-RING metalltetningen er et metallisk tetningselement spesielt designet for fettsmurte lagre. Dens formål er å beskytte lagrene mot inntrengning av forurensninger.
NILOS-ringene i helmetall er konstruert for å forhindre at smuss, støv, rusk og andre slipende forurensninger kommer inn i både kule- og rullelagre. Dette bidrar til å forlenge oppetiden og levetiden til lagrene, spesielt i tøffe driftsmiljøer og industrier.

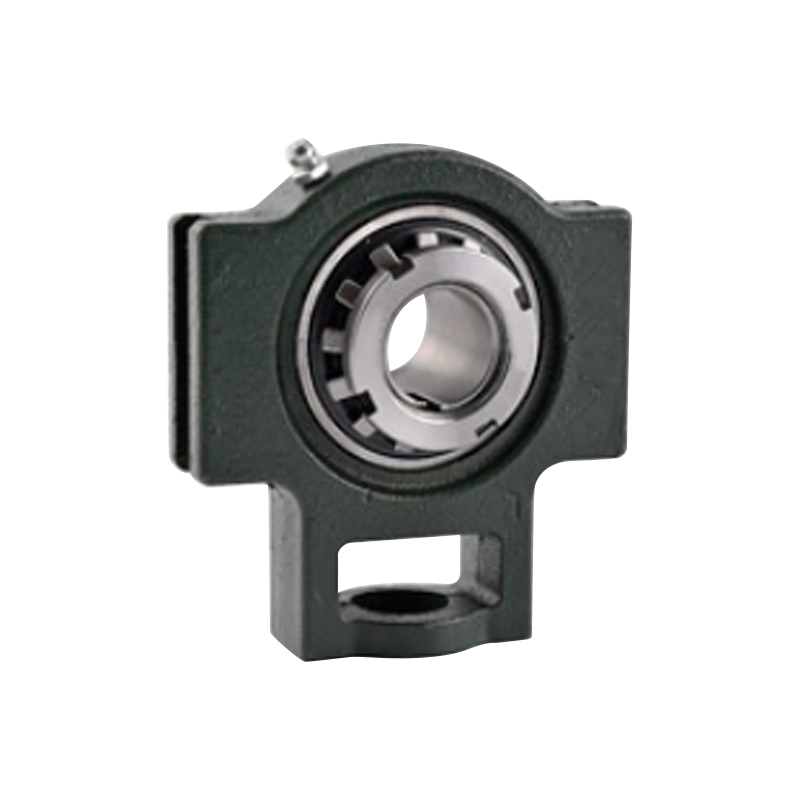

Plummer Block Units / Mounted Bearings En Plummer Block Unit (også kjent som en Mounted Bearing Unit) er en lagerenhet som kombinerer et rullelager med et lagerhus. Det er en klar til å installere lagerenhet som inkluderer et hus med en base og et innsatslager i en monteringsblokk. Monteringsblokken er festet til basen, og akselen settes deretter inn, slik at de interne komponentene kan rotere. Kjerneverdien til disse enhetene ligger i det faktum at de er fullstendig selvforsynte, forhåndssmurte enheter som er klare til å monteres på utstyr, noe som i stor grad forenkler monteringsprosessen for mekaniske maskiner. Strukturelle egenskaper til monterte lagre Monterte lagerenheter bruker en integrert design av lageret og monteringshuset. Ved selvjusterende typer er lageret sikret med en låsering (eller holdering). Disse enhetene har automatisk selvjusteringsevne, slik at de kan håndtere akselfeil eller vinkelfeil opp til 3°.
