Hva gjør SI5TK-lager til den ideelle vedlikeholdsfrie løsningen for miniatyrkoblinger?

Forstå SI5TK-lageret i Precision Motion Systems

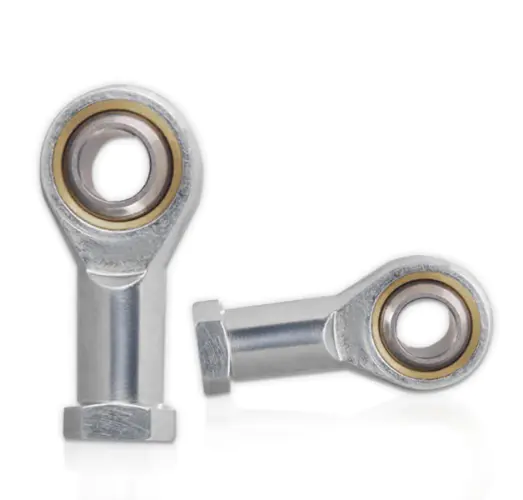

Når ingeniører og innkjøpsspesialister søker etter en kompakt, selvsmørende stangende som eliminerer behov for konstant smøring, SI5TK pilsner fremstår ofte som referansepunktet. Denne miniatyrstangenden tilhører SI5T/K-serien, en familie av komplette selvsmørende sfæriske glidelagre designet for lavhastighets oscillerende bevegelse. I motsetning til konvensjonelle metall-på-metall-skjøter som kreves periodisk oljering, integrerer denne enheten en PTFE-komposittforing direkte i den sfæriske løpebanen. Resultatet er en vedlikeholdsfri komponent som passer inn i tette sammenstillinger uten å ofre belastningsevne eller innrettingsfleksibilitet.

Denne artikkelen gir en detaljert teknisk oversikt over SI5TK-stangenden, inkludert hele dimensjonsdiagram, materialsammensetning, miljøgrenser og bruksscener. Hver parameter fra produsentens dataark er inkludert, slik at du kan informere om valgbeslutning uten å krysse av til flere kilder.

SI5TK lagerdimensjoner og detaljerte spesifikasjoner

Dimensjonskonvolutten til SI5TK-lageret er definert av dens 5 mm boring og M5x0,8 innvendige gjenger. Disse to funksjonene dikterer hvordan stangenden monteres på matchende aksler og gjengede stenger. Tabellen nedenfor viser alle kritiske dimensjoner i millimeter, og samsvarer med standard dataark for SI5T/K-serien.

Den 13-klassingene tillatte vippevinkelen er et nøkkeltall. Det betyr at SI5TK-stangenden kan kompensere for feil mellom akselen og huset uten binding. Den dynamiske belastningen på 5,7 kN og den statiske kapasiteten på 6,0 kN på dette lageret er beregnet for lette til moderate belastninger, i samsvar med dens 16-gramsvekt og miniatyrfotavtrykk.

Materiale og miljøparametre for SI5TK-lager

Ytelsen til enhver stangende avhenger av materialer som brukes i konstruksjonen. SI5TK-lageret kombinerer et karbonstålhus med en herdet stålkule og en PTFE-komposittforing. Hvert lag tjener en spesifikk funksjon i slitestyrke, korrosjonsbeskyttelse og selvsmøring.

Materialsammensetning

• Stangende kropp: Karbonstål, sinkbelagt for rustforbygging.
• Indre ball: GC15 lagerstål, bråkjølt til HRC 58-64, med hardforkromning på den sfæriske overflaten.
• Glidende friksjonspar: Komposittforing av stål pluss PTFE, som tillater oljefri selvsmøring.

Den harde krombelegget på kulen reduserer friksjon og motstår korrosjon, mens PTFE-foringen overfører en tynn film av polytetrafluoretylen til kuleoverflaten under drift. Denne overføringsfilmen er det som gjør SI5TK-lageret vedlikeholdsfritt.

Driftstemperatur og bevegelsesgrenser

• Arbeidstemperatur: -30 grader C til 80 grader C, med kortvarig eksponering opp til 120 grader C.
• Bevegelsestype: Lavhastighetssvingninger og tiltkompensasjon med liten vinkel. Ikke egnet for høyhastighets kontinuerlig rotasjon.

Disse grensene er viktige for designingeniører. Hvis en applikasjon krever kontinuerlig rotasjon eller hastighet over hundre RPM, bør en annen lagertype velges. SI5TK er optimalisert for frem- og tilbakegående eller oscillerende bevegelser der leddet må justeres selv under belastning.

Produktfordeler og designfordeler

SI5TK stangenden gir flere praktiske fordeler som reduserer monteringstiden og langsiktige vedlikeholdskostnader. Følgende liste oppsummerer de primære fordelene som er rapportert i det tekniske dataarket.

1. Vedlikeholdsfri selvsmøring: PTFE-komposittforingen er nødvendig for oljering, oljedyser eller smørenipler. Lageret kan installeres og brukes umiddelbart.
2. Stor feiljusteringskompensasjon: En maksimal tiltvinkel på 13 grader kompenserer for installasjonsfeil, gir mulighet for akselavbøyning og forhindrer kantbelastning.
3. Kompakt og lett: Med en miniatyrprofil og en vekt på bare ca. 16 gram, passer den til lette mekaniske strukturer.
4. Pålitelig lastekapasitet: Den herdede kulen og sinkbelagte kroppen håndterer radielle, aksiale og kombinerte belastninger i oscillerende applikasjoner.
5. Overflatekorrosjonsbestandighet: Sinkbelegg på karosseriet og hard krom på kulen motstår rust og miljøangrep.
6. Enkel montering: Innvendig gjenger og et kompakt hus muliggjør enkel montering. Høyre gjenger er standard; venstregjenger SI5TL/K er tilgjengelig for lengdejustering av spennspenne.
7. Renere enn oljesmurte alternativer: Sammenlignet med oljesmurte stangender har SI5TK ingen oljedyse, noe som gjør den mer kompakt og egnet for forseglet eller oljesensitivt utstyr.

Disse fordelene kommer med spesifikke grenser. SI5TK-lageret er ikke designet for høyhastighets kontinuerlig rotasjon. PTFE-foringen er heller ikke egnet for ekstremt høyt trykk eller sterkt forurensede miljøer med slipestøv. Å velge riktig lager for driftsforholdene er riktig lang levetid.

Typiske bruksscenarier for SI5TK-lager

SI5TK tilhører miniatyr-lavlast-fiskeøye-leddkategorien, ofte brukt i koblinger, skyvestenger og trekkmekanismer. Følgende bruksområder er typiske.

• Automatiseringsutstyr: Små utøvende mekanismer, pneumatiske sylindre, miniatyrservo-støtstenger, justerbare koblinger.
• Robotikk og modeller: Pedagogiske roboter, robotarmledd, romfarts- og racingmodellkoblinger.
• Emballasje og lette maskiner: Små svingmekanismer, spennende trekkstenger.
• Laboratorie- og verktøyarmaturer: Justerbare støtter, små push-pull mekanismer.
• Generelt maskineri: Miniatyr hydrauliske sylinderender, koblinger til treningsutstyr, testutstyr.

I alle disse tilfellene gir SI5TK-lageret et kompakt dreiepunkt som justerer seg selv og som ikke krever smøring. Dens M5x0,8 innvendige gjenger aksepterer standard metriske gjengede stenger, noe som gjør det enkelt å integrere i eksisterende design.

SI5T/K-serien oversikt og valgguide

SI5TK-lageret er en del av SI5T/K-serien med komplette selvsmørende stangendelagre. Serien inkluderer flere borestørrelser og gjenspesifikasjoner. Å forstå serien hjelper når du velger en annen størrelse for et relatert prosjekt.

Suffikset L bruker en venstregjenger, for eksempel SI5TL/K. Venstre gjenger er nyttige i spenneskruer hvor rotasjon av stangenden justeres den totale lengden. Versjoner i rustfritt stål er også tilgjengelige med suffikset X for applikasjoner som krever høyere korrosjonsbestandighet. Disse seriealternativene lar designere standardisere på den samme selvsmørende stangendeteknologien på tverr av en rekke maskinstørrelser.

Valgtips til SI5TK-lager

• Bruk kun SI5TK-lageret for lavhastighets frem- og tilbakegående bevegelse. Den er ikke egnet for høyhastighets kontinuerlig rotasjon.
• For faktiske arbeidsbelastninger anbefales det å ikke bruke mer enn en tredjedel av den statiske belastningen som en sikkerhetsmargin. For SI5TK betyr det å holde kontinuerlige driftsbelastninger under omtrent 2,0 kN.
• Bekreft gjengeretningen som kreves av monteringen. Høyre gjenger er standard; spesifiser venstre tråd om nødvendig.
• Vurder drifttemperaturområdet. Standardenheter håndterer -30 grader C til 80 grader C, med kortvarige topper opp til 120 grader C.
• Unngå slitende støv og høytrykksmiljøer som kan skade PTFE-foringen.

Ofte stilte spørsmål om SI5TK-lager

Q1: Hva er gjengestørrelsen på SI5TK-lageret?

SI5TK-lageret bruker en M5x0,8 innvendig gjenge med 6H presisjon. Dette er en standard metrisk fingjenge som aksepterer M5 gjengede stenger og bolter.

Q2: Er SI5TK-lageret venstrehendt eller høyrehendt?

Standard SI5TK har en høyregjenger. En venstregjenget versjon er tilgjengelig som SI5TL/K. Ved å bruke en høyre og en venstre stangende i et ledd kan lengden justeres ved å rotere koblingsstangen.

Q3: Krever SI5TK-lageret smøring?

Nei. SI5TK-lageret er en vedlikeholdsfri selvsmørende stangende. Dens PTFE-komposittforing er nødvendig for olje eller fett. Den har ingen oljedyse og kan installeres og brukes direkte.

Q4: Hva er den maksimale tiltvinkelen til SI5TK-lageret?

Tillatt tiltvinkel er 13 grader. Dette gjør at lageret kan kompensere for feiljustering mellom akselen og huset uten binding eller kantbelastning.

Q5: Hva er belastningsgrensene for SI5TK-lageret?

Den dynamiske belastningen er 5,7 kN og den statiske belastningen er 6,0 kN. For kontinuerlig drift anbefales det å holde arbeidsbelastningen innenfor en tredjedel av den statiske verdi, ca. 2,0 kN.

Q6: Kan SI5TK-lageret brukes i høyhastighetsapplikasjoner?

Nei. SI5TK-lageret er designet for lavhastighets oscillerende og vippebevegelser. Den er ikke egnet for høyhastighets kontinuerlig rotasjon. PTFE-foringen og utformingen av det sfæriske paret er optimalisert for frem- og tilbakegående bevegelse.

Q7: Hva er driftstemperaturområdet til SI5TK-lageret?

Standard SI5TK-lageret fungerer fra -30 grader C til 80 grader C, med kortvarig eksponering opp til 120 grader C. Høyere temperaturer kan forringe PTFE-foringen og redusere levetiden.

Q8: Hvilke materialer brukes i SI5TK-lageret?

Stangendekroppen er av karbonstål med sinkbelegg. Den indre kulen er GC15-lagerstål, bråkjølt til HRC 58-64, med en hardforkrommet sfærisk overflate. Glidekontakten er av stål pluss en PTFE-komposittforing.
