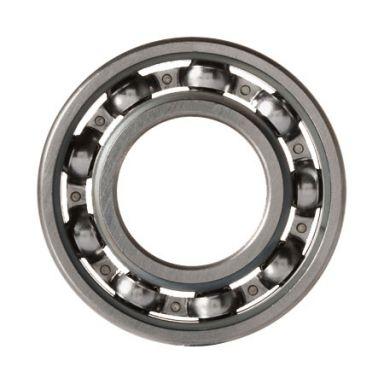

A 6224 lager representerer en grunnleggende komponent i moderne industrimaskineri. Enrads dype sporkulelagre er blant de mest allsidige og mye brukte lagertypene på tvers av produksjons-, bil- og energisektorene. Disse lagrene støtter radielle belastninger og moderate aksiale belastninger gjennom en enkel, men effektiv design med stålkuler plassert i rillede ringer.
Den dype spordesignen skaper en kontinuerlig belastningsbane rundt lageret, og fordeler spenningen jevnt over alle rullende elementer. Denne arkitekturen muliggjør jevn rotasjon under krevende forhold samtidig som den opprettholder høy driftssikkerhet. Den 6224 enkeltrads dypsporkulelager betegnelsen følger internasjonale ISO-standarder, som indikerer spesifikke dimensjons- og ytelsesegenskaper som ingeniører kan stole på på tvers av globale forsyningskjeder.
Dype sporkulelagre inneholder flere kritiske designelementer som bidrar til utbredt bruk i industrielle miljøer.
Presisjonsfremstillingen av disse komponentene sikrer minimal vibrasjon og støy under drift. Kvaliteten på overflatefinishen på løpesporene påvirker lagrenes levetid og jevn drift direkte. Moderne produksjonsteknikker opprettholder toleranser innenfor mikrometer, noe som gjør at lagrene kan oppnå rotasjonshastigheter på over 10 000 RPM i mange applikasjoner.
I motsetning til andre lagertyper, utmerker dype sporlagre seg ved å håndtere kombinerte lastscenarier. Geometrien tillater kuler å bære både radielle belastninger vinkelrett på akselen og beskjedne aksiale belastninger parallelt med akselretningen. Denne doble kapasitetsegenskapen eliminerer behovet for flere lagertyper i mange applikasjoner, noe som reduserer designkompleksiteten og systemkostnadene.
Å forstå dimensjons- og ytelsesspesifikasjonene hjelper ingeniører med å velge passende lagre for spesifikke bruksområder.
| Parameter | Verdi | Enhet |
|---|---|---|
| Borediameter (d) | 120 | mm |
| Ytre diameter (D) | 215 | mm |
| Bredde (B) | 40 | mm |
| Minimum filetradius (r) | 2.1 | mm |
| Vekt | 5.27 | kg |
| Bore Type | Sylindrisk boring | - |
| Rullende element | Stålkule, enkeltrad | - |
| Ytelsesberegning | Vurdering |
|---|---|
| Basic Dynamic Load Rating (Cr) | 146 kN |
| Grunnleggende statisk belastningsvurdering (Cor) | 118 kN |
| Hastighetsgrense for oljesmøring | 6300 RPM |
| Hastighetsgrense for fettsmøring | 4000 RPM |
| Driftstemperaturområde | -30 til 120 grader Celsius |
| Toleranseklassifisering | C0 Standard, kan oppgraderes til C3/C4 |
6224-lageret kommer i flere konfigurasjoner for å passe til forskjellige driftsmiljøer:
Dype sporlagre gir eksepsjonell ytelse på tvers av flere operasjonsdimensjoner. Deres enkle geometri muliggjør lavere friksjon sammenlignet med komplekse lagerdesign, noe som betyr redusert energiforbruk i industrielle systemer. Kontaktvinkelen på null grader mellom kuler og løpebaner gjør at disse lagrene kan håndtere støtbelastninger effektivt, og absorberer plutselige krafttopper uten for tidlig svikt.
Termisk stabilitet representerer en annen betydelig fordel. Stålkonstruksjonsmaterialer opprettholder konsistente mekaniske egenskaper over det spesifiserte temperaturområdet, og sikrer forutsigbar ytelse i både kryogene og høye temperaturapplikasjoner. Den fordelte lastbanen forhindrer lokaliserte spenningskonsentrasjoner som kan initiere utmattingsfeil.
Ingeniører setter pris på standardiseringen som er innebygd i design med dype sporlager. Universell akseldimensjonering og standardiserte monteringsgrensesnitt forenkler utstyrsutviklingen. Denne allsidigheten muliggjør dypsporkulelager for elektrisk motor applikasjoner på tvers av ulike bransjer uten å kreve tilpassede tilpasninger. Den sylindriske boringen har plass til både solide skaft og koniske hylser gjennom passende monteringsutstyr.
Dype sporlagre fungerer som grunnleggende komponenter i industrimaskiner som spenner over flere sektorer. Deres tilpasningsevne til ulike belastningsforhold og hastighetsområder gjør dem egnet for et eksepsjonelt bredt spekter av bruksområder.
Elektriske motorer og roterende utstyr: Disse lagrene er sentrale i motordesign og støtter akselrotasjon i motorer med fraksjonert hestekrefter gjennom store industrimotorer som overstiger 1000 hestekrefter. De forseglede variantene gir beskyttelse i miljøer med støv, fuktighet eller kjemisk eksponering.
Materialhåndteringsutstyr: Transportbåndsystemer, taljer og løftemekanismer er avhengige av dype sporlagre for pålitelig laststøtte. Den radielle belastningskapasiteten tillater overføring av tunge materialer i gruvedrift, konstruksjon og produksjonsanlegg.
Kompressorer og pumper: Fram- og tilbakegående og roterende kompressordesign inkluderer disse lagrene for å opprettholde presis akselposisjonering under dynamiske trykkvariasjoner. Pumpeapplikasjoner drar nytte av de forseglede lagervariantene som motstår vanninntrengning og forhindrer intern korrosjon.
Landbruksmaskiner: Landbruksutstyr fra kornhåndteringssystemer til avlingsmaskineri bruker dype sporlagre i både primære drivsystemer og hjelpekomponenter. Miljøeksponering for støv, fuktighet og organiske rester nødvendiggjør forseglede eller skjermede varianter.
Tekstil- og papirbehandling: Høyhastighets spindelapplikasjoner og banehåndteringsutstyr er avhengige av dype sporlagre for jevn ytelse. Temperaturvariasjoner i prosessmiljøer forblir innenfor lagerets driftsområde.
Driftsforholdene bestemmer passende tetningstype og smøremetode. Høyhastighetsapplikasjoner som nærmer seg 6000 RPM bruker vanligvis oljesmøring for å minimere friksjonsoppvarming. Mediumhastighetsoperasjoner i 2000 til 4000 RPM-området fungerer effektivt med fettsmøring, og krever sjeldnere vedlikeholdsinngrep. Lavhastighetsscenarier med tung last drar nytte av forseglede lagre som fanger opp smøring og utelukker miljøforurensninger.
Anvendelser som overskrider omgivelsestemperaturområder eller arbeider i korrosive miljøer krever lagermaterialer utover standard stål. Rulleelementer og løp i rustfritt stål motstår oksidasjon og kjemisk angrep, og forlenger levetiden i marine eller kjemiske prosesseringsapplikasjoner.
Riktig lagervalg sikrer optimal utstyrsytelse og lang levetid. Ingeniører må evaluere flere kritiske parametere før de spesifiserer en bestemt lagermodell.
Belastningsanalyse: Beregn radielle og aksiale belastninger som forventes under normal drift og under oppstarts-/avstengningstransienter. Sammenlign disse beregnede belastningene med lagerets grunnleggende belastningsklasser. Sikkerhetsmarginer på 1,5 til 2,0 ganger grunnbelastningen er standardpraksis for forlenget lagerlevetid.
Hastighetskrav: Identifiser forventet driftshastighetsområde og topprotasjonshastighet. Referer til lagerets smørehastighetsgrenser for å avgjøre om olje- eller fettsmøring passer bedre til applikasjonen. Høyhastighetsapplikasjoner kan kreve lagre med optimert merddesign for å minimere sentrifugaleffekter på rullende elementer.
Miljøfaktorer: Vurder forurensningseksponering, tilstedeværelse av fuktighet, ekstreme temperaturer og kjemisk eksponering. Forseglede lagervarianter beskytter mot inntrengning av støv og fuktighet, men begrenser etterfylling av fett. Åpne lagre tillater kontinuerlig tilførsel av fersk smøring, men krever effektiv utvendig tetning på maskinhusnivå.
Monteringskonfigurasjon: Bestem om aksel- eller husmontering passer til applikasjonsgeometrien. Vurder toleransekrav og etablere monteringsmetoder som støtter både radielle og aksiale belastninger på riktig måte under drift.
Riktig smøring representerer den viktigste enkeltfaktoren for å forlenge lagerets levetid. Fettsmurte lagre krever periodisk etterfylling for å erstatte nedbrutt smøremiddel og opprettholde en beskyttende film mellom rullende elementer og løpebaner. Oljesmøring tillater kontinuerlig kjøling og forurensningsutvinning gjennom filtreringssystemer, ideelt for høyhastighetsapplikasjoner.
Overdreven smøring genererer varme gjennom mekanisk kjerning og bør unngås. Undersmøring akselererer slitasje og initierer beslag, og ødelegger lageret innen timer etter drift. Applikasjonsspesifikke anbefalinger balanserer disse konkurrerende bekymringene.
Regelmessige inspeksjoner identifiserer utviklende problemer før katastrofale feil oppstår. Forhøyede temperaturavlesninger indikerer utilstrekkelig smøring eller overdreven belastning. Uvanlig støy eller vibrasjon antyder at forurensning kommer inn eller at rulleelementets overflate spruter. Systematisk overvåking muliggjør prediktiv vedlikeholdsplanlegging som minimerer uventet utstyrsstans.
Forseglede lagerdesign inneholder smøremiddel og utelukker forurensning, noe som reduserer vedlikeholdsfrekvensen. Åpne lagre krever ekstern tetning ved maskinhusets grensesnitt. Fleksible tetninger og labyrintdesign beskytter lagrenes indre samtidig som de tillater kontrollert smøresirkulasjon. Utstyr som opererer i støvete eller våte miljøer drar stor nytte av forbedrede tettingstiltak.
Når de evaluerer lagerteknologier for industrielle applikasjoner, sammenligner ingeniører dype spordesign med alternative tilnærminger, inkludert koniske rullelager, sylindriske rullelagre og magnetiske lagre.
| Lagertype | Radiell kapasitet | Aksial kapasitet | Fartsområde | Kostnadsnivå |
|---|---|---|---|---|
| Deep Groove Ball | Bra | Moderat | Høy | Lavt |
| Konisk rulle | Utmerket | Utmerket | Moderat | Høy |
| Sylindrisk rulle | Utmerket | Begrenset | Høy | Moderat |
| Magnetiske lagre | Spesialisert | Spesialisert | Veldig høy | Veldig høy |
Dype sporlagre representerer det optimale valget for generelle applikasjoner som kombinerer moderate belastninger, variable hastigheter og kostnadsfølsomhet. Spesialiserte lagertyper leverer overlegen ytelse i spesifikke scenarier, men til vesentlig høyere anskaffelses- og driftskostnader.
Dype sporkulelagre samsvarer med strenge internasjonale dimensjons- og ytelsesstandarder, først og fremst ISO 6 for generelle designspesifikasjoner og ISO 286 for toleranseklassifisering. Disse standardene sikrer utskiftbarhet på tvers av globale forsyningskjeder og gjør det mulig for ingeniører å med sikkerhet spesifisere komponenter fra flere leverandører.
Kvalitetssertifiseringssystemer inkludert ISO 9001 produksjonsoverholdelse og ISO 20623 bærende kvalitetsstandarder etablerer konsistente produksjonsprosesser. Regelmessig testing bekrefter at lagerkomponenter oppfyller spesifiserte belastningsklasser, dimensjonsnøyaktighet og krav til overflatefinish.
Moderne produksjonsanlegg bruker maskinering med numerisk styring for å oppnå løpebanegeometrier med overflatefinish under 0,05 mikrometer. Avanserte slipeteknikker fjerner ufullkommenheter under overflaten som forårsaker utmattelsesfeil. Kvalitetsverifisering under prosessen bekrefter dimensjonsoverensstemmelse før lagrene forlater produksjonsanlegg.
Sentrifugalrensing av stål fjerner innvendige inneslutninger som konsentrerer stress under driftsbelastninger. Varmebehandlingsprosesser optimerer materialets hardhet og seighet, og balanserer slitestyrke mot sprøhet. Disse metallurgiske fremskrittene utvider den praktiske levetiden for lagrene betydelig utover tidligere generasjonsdesign.
Lagerindustrien fortsetter å utvikle seg mot forbedret ytelse, forbedret bærekraft og tilpasning til utviklende industrielle krav. Lett komposittburdesign reduserer sentrifugalkreftene ved ekstreme hastigheter samtidig som den opprettholder strukturell integritet. Keramiske rulleelementer i hybridlager reduserer masse og friksjon samtidig som de opprettholder tilstrekkelig lastekapasitet for mange bruksområder.
Solide smøremiddelbelegg muliggjør lagerdrift i miljøer der konvensjonelt fett og olje ikke kan inneholdes, spesielt relevant for romfart og vakuumapplikasjoner. Smarte lagerdesign som inkluderer innebygde sensorer muliggjør tilstandsovervåking som forutsier vedlikeholdsbehov før feil oppstår, og optimaliserer påliteligheten i kritiske systemer.
Bærekraftshensyn driver utviklingen av lagerdesign som krever sjeldnere utskifting og bruk av miljøvennlige smøremidler. Produsenter arbeider for å eliminere sjeldne jordelementer fra permanentmagnetbur samtidig som de opprettholder ytelsesstandarder som moderne maskineri krever.
Uvanlig lagerstøy indikerer vanligvis inntrengning av forurensning eller utilstrekkelig smøring. Metallpartikler som sirkulerer gjennom lagerskåringsbanens overflater skaper gjenkjennelige slipelyder. Systematisk spyling med rent smøremiddel gjenoppretter noen ganger jevn drift hvis forurensning forblir minimal. Beslaglagte eller alvorlig skadede lagre krever fullstendig utskifting.
Lagerfeil før forventede serviceintervaller antyder installasjonsfeil, overdreven belastning eller miljøproblemer. Feil montering påfører eksentriske belastninger som konsentrerer trykket på lagerseksjoner designet for fordelte belastninger. Overstramming av monteringspasninger skaper indre spenninger som fremskynder materialtretthet. Opprettholdelse av spesifiserte monteringstoleranser forhindrer disse installasjon-induserte feilene.
Lagertemperatur over normalt driftsområde indikerer friksjonsøkning fra smørehavari eller overdreven belastning. Å øke smøremiddelmengden eller oppgradere til fett med evne til høyere temperatur løser noen ganger problemer. Lastanalyseverifisering bekrefter om driftsforholdene overstiger lagerdesignklassifiseringer.
Forseglede dype sporlagre inneholder permanente tetninger som fanger smøremiddel inne i lageret og ekskluderer ekstern forurensning. Denne designen reduserer vedlikeholdskravene og fungerer godt i støvete eller våte miljøer, men forhindrer påfyll av eksternt smøremiddel. Åpne lagre tillater kontinuerlig smøremiddelsirkulasjon og kjøling, men krever utvendige hustetninger for å forhindre at forurensning trenger inn. Applikasjonsmiljø og vedlikeholdsevne bestemmer den mest passende konfigurasjonen.
Lagervalg begynner med å beregne radielle og aksiale laster som virker på akselen. Referer til lagerprodusentens belastningstabeller for å sammenligne dine beregnede belastninger med publiserte grunnleggende belastningsklasser. Velg en lagerstørrelse der den beregnede belastningen forblir under 50 til 70 prosent av den grunnleggende belastningen for å sikre tilstrekkelige sikkerhetsmarginer for levetid. Kontroller at driftshastigheten faller innenfor lagerets anbefalte grense for smørehastighet.
Dype sporlagre tåler begrenset vinkelavvik, vanligvis rundt én til tre grader avhengig av lagerstørrelse og belastningsforhold. Overdreven feiljustering konsentrerer seg med belastning på begrensede deler av løpebanen, og akselererer tretthetssvikt. Monteringsprosedyrer som legger vekt på aksel- og huskonsentrisitet forhindrer feiljusteringsproblemer. Fleksibelt koblingsvalg gir plass til mindre akselforskyvninger som lagrene ikke kan håndtere uavhengig av hverandre.
Høyhastighetsapplikasjoner som nærmer seg lagerets maksimale hastighetsklassifisering drar nytte av oljesmøring som sirkulerer gjennom lageret med kontrollerte strømningshastigheter. Olje fjerner varme generert av rulleelementfriksjon og erstatter kontinuerlig nedbrutt smøremiddel. Fettsmøring som er egnet for middels hastigheter genererer overdreven varme ved høye hastigheter, og kan potensielt forårsake lagerstopp. Oljetåke eller olje-luftsmøresystemer representerer avanserte løsninger for spesialiserte ultra-høyhastighetsapplikasjoner.
Fabrikkforseglede lagre inneholder vanligvis smøring som er tilstrekkelig for lengre serviceperioder, vanligvis flere år under normale driftsforhold. Ettersmøringsintervaller avhenger av driftstemperatur, belastningsforhold og driftssyklus. Produsenter spesifiserer vanligvis smørekrav i produktdokumentasjonen. Når forseglede lagre har tømt interne smøremiddelreserver, blir utskifting nødvendig da direkte ettersmøring er umulig uten demontering.
Lagerforspenning refererer til intern kompresjon påført rullende elementer under montering. Riktig forhåndsbelastning eliminerer innvendig slør som ellers ville tillate skrens og innrykk. Overdreven forspenning skaper unødvendig friksjon og varme mens utilstrekkelig forspenning tillater rulleelementglidning. Monteringsspesifikasjoner etablerer riktig forspenning gjennom kontrollerte tilpasninger mellom lager og aksel eller lager og husboring.
Dype sporlagre håndterer radielle belastninger effektivt, men gir begrenset aksial belastningskapasitet sammenlignet med koniske rullelagre. Hjullager til biler krever betydelig motstand mot aksial belastning for å imøtekomme bremsekrefter og sidebelastning. Mens konfigurasjoner med dype spor fungerer i visse bilapplikasjoner uten hjul, forblir design med koniske ruller standard for hjulmontering på grunn av overlegen aksialkapasitet og iboende forspenningsevner.
Oppbevar forseglede lagre i originalemballasje i tørre omgivelser med stabil temperatur mellom 16 og 35 grader Celsius. Beskytt lagrene mot fuktighet, korrosive gasser og ekstreme temperatursvingninger som forringer smøremiddelegenskapene. Forlenget lagring kan potensielt tykkere fett som krever skånsom drift under første oppstart. Åpne lagre krever beskyttelsesdeksler og tørr oppbevaring som forhindrer korrosjon av løpebaneoverflater.
