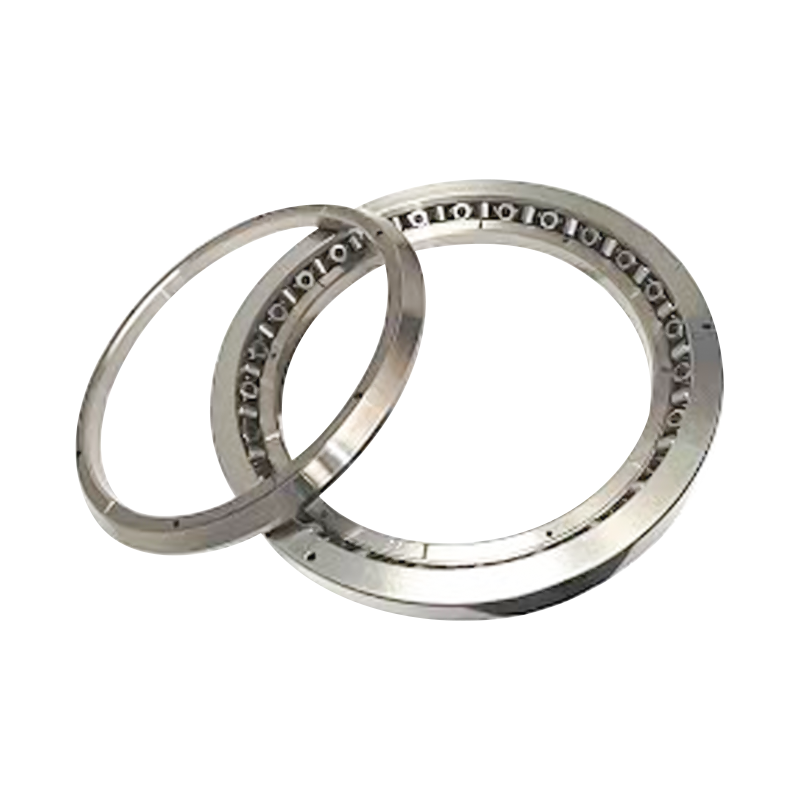

JXR-type (krysset konisk rullelager)

Dette lageret har to sett med løpebaner og ruller kombinert i rette vinkler, med rullene arrangert i et vekslende mønster på kryss og tverr. Tverrsnittshøyden på lageret er lik den for en enrads lagerkonstruksjon, og sparer dermed installasjonsplass og husmateriale. Den store koniske vinkelen og den koniske geometriske utformingen gjør at det samlede lagersystemet effektivt kan håndtere et spenn som er flere ganger bredden på selve lageret. De kryssede, koniske valsene er i stand til å håndtere høye veltemomenter (vippemoment).

Contact Us Kontakt oss
FORRIGE:RA-type (ytre ring segmentert, indre ring for rotasjon) NESTE:RB2508 Robot krysset rullelager
  • Beskrivelse
  • Spesifikasjoner
  • Kontakt oss

Strukturelle egenskaper
JXR-typen tilbyr en kompakt struktur, høy stivhet og høy presisjon. Den er i stand til samtidig å bære radiell belastning, aksial belastning og veltemoment (vippemoment). I tillegg har fordelene med høy rotasjonshastighet og sparer plass og materiale. Disse egenskapene gjør den til et passende valg for presisjonsapplikasjoner som høyhastighets vertikalslipemaskiner, roterende bord for maskinverktøy og industriroboter.

Søknadsomfang
Egnet for bruk i verktøymaskiner, inkludert vertikale boremaskiner og slipemaskinbord, presisjonssirkulære indekseringsbord, store rullesystemer, dreieskiver (roterende plattformer) og industriroboter, blant andre.

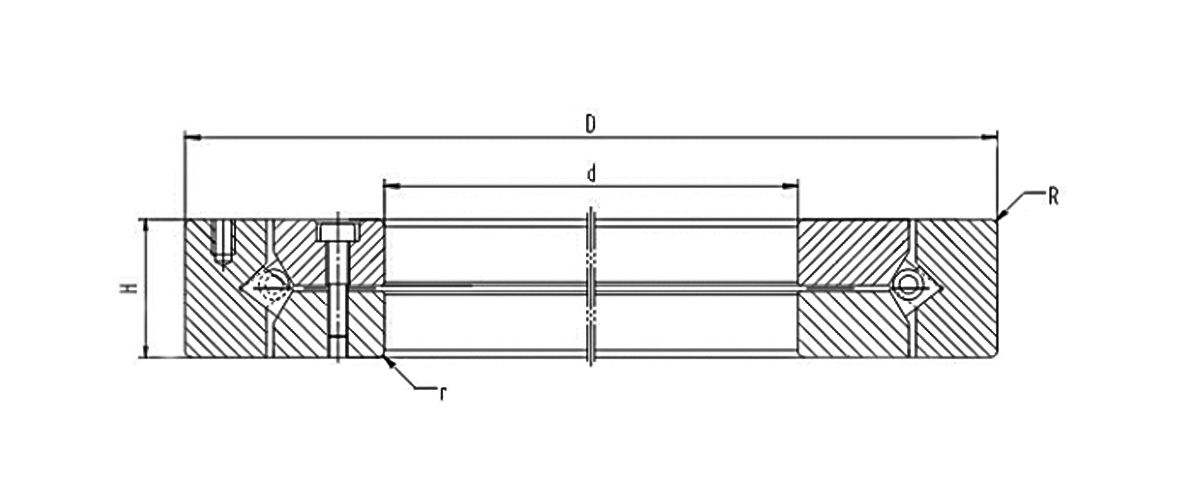

Lagertype Indre diameter Utvendig diameter Bredde Chamfer Grunnleggende belastningsgrad (radial) Grunnleggende belastningsgrad (aksial) Begrenset hastighet Vekt
d D H R KN KN r/min kg
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
