Forstå stivheten og lastekapasitetens fordeler med RB2508 kryssede rullelager
Ingeniørutfordringen: Presisjon under begrensninger
Moderne robotsystemer står overfor et ingeniørparadoks: designere må oppnå enestående presisjon innenfor stadig mer kompakte rom, samtidig som de håndterer komplekse, flerveis belastninger. Industriroboter som opererer i produksjon, montering og presisjonsoppgaver krever skjøter som opprettholder repeterbarhet på mikronnivå selv under variable belastningsforhold. Denne utfordringen har drevet innovasjon innen lagerteknologi, spesielt mot løsninger som konsoliderer flere bærende funksjoner i enkelt, plasseffektive komponenter.
Den RB2508 lager representerer et gjennombrudd innen design av kryssede rullelager. Med dimensjoner på 25 millimeter boring, 41 millimeter ytre diameter og 8 millimeter bredde, leverer denne kompakte komponenten stivhet og lastekapasitetsegenskaper som overgår mye større konvensjonelle lagerløsninger. Å forstå det tekniske grunnlaget for denne ytelsesfordelen er avgjørende for ingeniører som designer neste generasjons robotsystemer.
Denne omfattende undersøkelsen utforsker ingeniørprinsippene bak RB2508s overlegne ytelse, dens lasthåndteringsevne på tvers av flere akser og dens praktiske integrering i avanserte robotapplikasjoner. Ved å analysere den kryssede rullegeometrien og forspenningsmekanismene, avslører vi hvorfor dette lageret har blitt den foretrukne løsningen for krevende industrielle miljøer.
Krysset rullelagergeometri: Grunnlaget for overlegen stivhet
Forstå konfigurasjonen av krysset rulle
Tradisjonelle kulelagre bruker sfæriske rullende elementer arrangert i sirkulære løpebaner, og skaper punktkontakt mellom hver kule og løpebanens overflate. Denne geometrien, selv om den er tilstrekkelig for applikasjoner med overveiende enveis belastning, viser iboende begrensninger når den utsettes for kombinerte radielle, aksiale og momentbelastninger samtidig. Punktkontakt konsentrerer stress på små områder, begrenser belastningskapasiteten og bidrar til bæreevne under belastning.
Kryssede rullelager gjenskaper denne arkitekturen fundamentalt. I stedet for sfæriske elementer i sirkulære løp, bruker kryssede rullelagre sylindriske rulleelementer plassert i 90 graders vinkel til tilstøtende ruller innenfor samme lagerring. Dette vinkelrette arrangementet skaper flere linje-kontakt-grensesnitt, der hver rulle kommer i kontakt med sin løpebane langs en utvidet overflate i stedet for et punkt.
Fordeler med linjekontakt: Spenningsfordeling og lastekapasitet
Den line contact geometry delivers several critical performance advantages:
- Lastfordeling over utvidede kontaktområder reduserer toppspenningskonsentrasjoner, noe som muliggjør høyere lastekapasitet i kompakte konvolutter
- Flerveis lastaksept gjør at enkeltlager kan håndtere radielle belastninger på to perpendikulære akser, aksiale belastninger og momentbelastninger samtidig
- Redusert kontaktspenning forlenger levetiden for utmatting av lagre, spesielt viktig for høysyklus robotapplikasjoner
- Forbedret stivhetsrespons minimerer nedbøyning under belastning, kritisk for presisjonsposisjoneringsnøyaktighet
Spesielt for RB2508 betyr denne linjekontaktkonfigurasjonen at et 25-millimeters krysset rullelager pålitelig kan håndtere laststørrelser som vil kreve betydelig større konvensjonelle lagerarrangementer. En typisk industrirobot-håndleddsenhet som kan kreve tre separate lagertyper (radialkulelager, trykkkulelager og momentlaststøttelager) kan konsolideres til en enkelt RB2508-enhet.
Den Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
Et kjennetegn ved presisjonsgraderte kryssrullelagre er det integrerte forspenningssystemet. Standard lagre opererer med målbar klaring - et lite gap mellom rullende elementer og løpebaner som gjør at lageret kan fungere uten binding. Denne klaringen, typisk målt i titalls mikrometer, skaper iboende samsvar. Når et robotledd opplever belastning, bøyer lageret seg litt ettersom rullende elementer og løpebaner skilles før det settes tilbake under belastningsretningen.
Den RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
Den preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Lastekapasitetsanalyse: Forstå RB2508-ytelse på tvers av flere akser
Dynamiske belastningsvurderinger og applikasjonskontekst
Bærelastkapasitet er definert gjennom dynamiske belastningsklassifiseringer - laststørrelsen som et lager vil fullføre en million omdreininger ved før utmattelsesskaling starter. RB2508-spesifikasjonene inkluderer flere dynamiske lastklassifiseringer som gjenspeiler dens multi-retningsevne:
| Lastretning | Dynamisk vurdering (Newton) | Typisk applikasjonskontekst |
|---|---|---|
| Radiell belastning | 3500 | Vinkelrett på lageraksen |
| Aksial belastning | 1.980 | Langs lageraksen |
| Momentbelastning | 180 Nm | Vippe- eller bøyemoment |
Praktisk Last Magnitude Kontekst
For å kontekstualisere disse vurderingene: En 5-kilograms samarbeidende robotarm som strekker seg 500 millimeter fra håndleddsleddet skaper en momentbelastning på omtrent 25 Newtonmeter ved leddlageret når armen strekker seg horisontalt. RB2508s momentkapasitet på 180 Newtonmeter gir en sikkerhetsfaktor på 7 ganger denne belastningen – en betydelig margin for dynamiske akselerasjonskrefter, slagbelastning og verktøyendringer. Denne ekstraordinære momentkapasiteten skiller krysslagre fra alle konvensjonelle lagertyper av tilsvarende størrelse.
Den dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Kombinerte lastscenarier: RB2508-fordelen
Robotleddbelastning består sjelden av ren radiell kraft, ren aksialkraft eller rent moment. I stedet opplever leddene samtidig belastning over flere akser. Tenk på et robotskulderledd som støtter en horisontal arm med en grepet gjenstand forskjøvet fra leddets senterlinje:
- Radiell belastning fra armvekt og nyttelast som skaper kraft nedover vinkelrett på armaksen
- Aksiallast fra verktøyskift og variasjoner i vertikal nyttelastposisjonering
- Momentlast fra forskyvningsavstanden mellom leddaksen og nyttelastens tyngdepunkt
Et enkelt RB2508-lager har plass til alle tre lastkomponentene innenfor designkonvolutten. Konvensjonelle løsninger krever typisk flere lagersett arrangert i komplekse huskonfigurasjoner. RB2508s kryssrullearkitektur aksepterer kombinerte laster gjennom sin integrerte krysselementarrangement, og eliminerer behovet for eksterne lastfordelingsmekanismer.
Stivhet: Måling og forståelse av RB2508-ytelse
Lagerstivhet: Precision Engineering Parameter
Stivhet i lagerapplikasjoner kvantifiseres som stivhet - motstanden mot nedbøyning under påført belastning. Stivhet er matematisk uttrykt som last delt på nedbøyning, målt i enheter av Newton per mikrometer. Et lager med høyere stivhet motstår avbøyning og opprettholder posisjonen mer presist under belastning.
Den RB2508's stiffness characteristics vary by load direction. Typical values include:
- Radiell stivhet: ca. 50-70 N/mikrometer (avhengig av forhåndsinnstilling)
- Aksial stivhet: ca. 30-50 N/mikrometer
- Momentstivhet: ca. 15-20 Nm/milliradian
Dense stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Temperaturstabilitet og forbelastningskonsistens
Lagerstivhet er temperaturavhengig. Når lagertemperaturen øker, reduseres smøremiddelets viskositet og fjærforspenningskreftene reduseres, noe som reduserer den totale stivheten. RB2508s fjærbaserte forspenningsmekanisme er konstruert for å minimere denne nedbrytningen. Bølgefjærer i lagerets ytre ring er valgt for materialer med ekstremt lave termiske ekspansjonskoeffisienter, og opprettholder forspenningskraften innenfor pluss eller minus 5 prosent over lagerets driftsområde på minus 10 til pluss 80 grader Celsius.
Denne termiske stabiliteten sikrer at en robotskjøt opprettholder konsistent presisjon enten den opererer under kjølige morgenoppstartsforhold eller etter langvarig drift med høy driftssyklus som genererer forhøyede lagertemperaturer. Konvensjonelle lagre opplever større stivhetsvariasjoner på tvers av temperaturområder, noe som resulterer i posisjonell drift under lengre driftsøkter – en kritisk begrensning eliminert av RB2508s forhåndsbelastningsdesign.
Fremragende produksjon: Hvordan RB2508 oppnår overlegen ytelse
Presisjonsproduksjon: Fra råmaterialer til ferdige lager
UKL Bearing Manufacturing Co., Ltd. (Wuxi), en integrert industri- og handelsbedrift som spesialiserer seg på presisjonslagerløsninger, demonstrerer den omfattende produksjonsprosessen som kreves for å produsere lagre som oppfyller RB2508-spesifikasjonene. Som en profesjonell lagerfabrikk som kombinerer forskning, utvikling, produksjon og salg, eksemplifiserer UKLs tilnærming den strenge produksjonen som kreves av moderne produksjon av kryssede rullelager.
Den RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
Produksjonsprosesser for krysslagre krever eksepsjonell presisjon. Den komplette lagerproduksjonssekvensen inkluderer:
- Råstoffsmiing og gløding for å etablere materialstruktur og avlaste indre spenninger
- Dreieoperasjoner som etablerer innledende ytre og borediametre innenfor pluss eller minus 0,5 millimeter toleranser
- Varmebehandlingssykluser som bringer materialer til spesifisert hardhet (vanligvis 60-65 HRC for RB2508-komponenter)
- Presisjonsslipeoperasjoner som oppnår sluttdimensjoner innenfor pluss eller minus 0,01 millimeter toleranser og overflatefinish under 0,15 mikrometer
- Kryssrulleplassering og forspenningsfjærintegrasjon som krever spesialisert feste og kvalitetsverifisering
- Automatisert montering av lagerkomponenter med presisjonsmåling i hvert trinn
Kvalitetssikring: Verifikasjon av ytelsesspesifikasjoner
Lagerproduksjonsanlegg som bruker moderne kvalitetssystemer verifiserer RB2508-ytelsen gjennom flere inspeksjons- og testprotokoller. Hvert lager gjennomgår:
- Dimensjonell inspeksjon ved bruk av presisjonsmåleutstyr for å verifisere boring, ytre diameter og bredde innenfor spesifiserte toleranser
- Måling av rundhet og utløp som sikrer at lagerringene er perfekt konsentriske, kritiske for presisjonsapplikasjoner
- Forspenningskraftmåling som bekrefter fjærmekanismer gir spesifiserte trykkkrefter
- Støy- og vibrasjonstesting under belastning for å oppdage produksjonsfeil som kan kompromittere ytelsen
- Denrmal cycling tests simulating temperature variations encountered in field applications
UKLs fullt moderniserte produksjonsbase, bemannet av mer enn 200 dyktige fagfolk, omfatter hele produksjonsprosessen under enkeltanleggskontroll. Denne vertikale integrasjonen sikrer konsistens, sporbarhet og rask respons på spesifikasjonskrav. Hvert lager som sendes har dokumentasjon som bekrefter samsvar med dimensjons-, forhåndsbelastnings- og ytelsesspesifikasjoner.
RB Series vs. RU Series: Forstå designdifferensieringen
RB2508: Outer-Ring Preload Architecture
Den RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- Ytre ringforspenning gir utmerkede radielle stivhetsegenskaper som er avgjørende for å støtte armvekt og nyttelast
- Forspenningsfjærintegrasjon i den ytre ringen forenkler husets designkrav sammenlignet med forspenningsskjemaer for indre ring
- Forutsigbare forspenningsegenskaper forblir stabile over termiske sykluser på grunn av nøye valg av fjærmateriale
- Tilgjengelighet for boligtoleransejusteringer under integrering i robotleddsammenstillinger
RU-serien: Inner-Ring Preload Architecture
Den RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Maksimal ytre diameter kompakthet, fordelaktig for applikasjoner der ytre ring plass er sterkt begrenset
- Innerringmonteringskonfigurasjon som muliggjør unike husarrangementer i spesialiserte applikasjoner
- Alternative lastfordelingsegenskaper egnet for spesifikke momentbelastningsdominerende applikasjoner
Utvalgsveiledning: RB2508 for robotleddapplikasjoner
For standard industrirobotkoblinger, samarbeidende robotsammenstillinger og presisjonsposisjoneringsapplikasjoner, overgår RB-serien (inkludert RB2508) vanligvis RU-seriens alternativer. Den ytre ringforspenningsarkitekturen til RB-lagre gir overlegen radiell stivhet – det kritiske kravet til støttearmkonstruksjoner og nyttelast. RU-serien finner foretrukket anvendelse i svingringdesign og spesialiserte dreieskivekonfigurasjoner der forskjellige krav til lastfordeling gjelder.
Den RB2508 krysset rullelager representerer den optimale konfigurasjonen for robotledd som krever radiell belastningskapasitet, aksial belastningskapasitet, momentbelastningskapasitet og eksepsjonell posisjonell repeterbarhet innenfor en kompakt 25x41x8 millimeter konvolutt.
Integrasjonsdesign: Optimalisering av robotleddytelse med RB2508
Boligtoleransekrav og presisjonstilpasning
Lagerytelsen er grunnleggende avhengig av husets designkvalitet. RB2508s overlegne stivhet og lastekapasitet realiseres først fullt ut når den er integrert i hus som oppfyller strenge toleransespesifikasjoner:
| Boligfunksjon | Toleransegrad | Typisk verdi | Ytelsespåvirkning |
|---|---|---|---|
| Ytre ringboring | H7 | 41 0,025 mm | Tett passform forhindrer radiell bevegelse |
| Indre ringboring | P5 | 25 -0,05 mm | Opprettholder konsentrisitet og utløp |
| Utløp for ytre boring | TIR 0,05 mm | Totalt indikert runout | Sikrer lagerring konsentrisitet |
| Innerboring runout | TIR 0,03 mm | Totalt indikert runout | Forhindrer ubalanse i rulleelementet |
Smørestrategi: opprettholde ytelse på tvers av driftsforhold
Den RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Olje-luftsmøresystemer: Trykkluft fører presise oljedråper inn i lageret med kontrollerte intervaller. Denne tilnærmingen minimerer lagermotstanden, opprettholder jevn temperatur og forlenger lagerets levetid. Olje-luft-systemer passer for kontinuerlig bruk eller høyhastighetsapplikasjoner der termisk styring er kritisk. Installasjonskompleksiteten øker sammenlignet med fettsmøring, men ytelsesfordelene rettferdiggjør den ekstra ingeniørinnsatsen for krevende bruksområder.
Fettbasert smøring: Forseglede lagerkonstruksjoner bruker syntetiske fettformuleringer som gir langsiktig smøring med minimalt vedlikehold. Fettsmøring forenkler installasjonen og er egnet for forseglede robotleddapplikasjoner som opererer ved moderate hastigheter (under 300 RPM). Avveininger inkluderer litt høyere friksjon og tilsvarende varmeutvikling sammenlignet med oljesystemer.
Denrmal Management and Temperature Control
Forhåndsbelastede lagre genererer mer varme enn klaringsbaserte design, spesielt ved høyere hastigheter. Effektiv robotskjøtdesign inkluderer termiske styringsstrategier:
- Aluminiumshusmaterialer med høy varmeledningsevne sprer lagergenerert varme bort fra skjøteenheten
- Sirkulasjonskanaler leder kjøleolje gjennom lagersonen i høyytelsesapplikasjoner
- Temperaturovervåking via integrerte sensorer varsler kontrollsystemer om unormale termiske forhold før ytelsesdegradering
- Protokoller for justering av driftshastighet reduserer hastigheten hvis lagertemperaturen overstiger beregnede terskler
Den RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Sammenlignende analyse: RB2508 vs. alternative lagerløsninger
For å illustrere RB2508s tekniske fordeler, avslører en sammenligning av ytelsen på tvers av nøkkelparametere med konvensjonelle lageralternativer den tekniske saken for valg av krysset vals:
| Ytelsesparameter | RB2508 | Dobbeltrad ball | Konisk rullesett |
|---|---|---|---|
| Radiell stivhet | 60 N/mikron | 12 N/mikron | 25 N/mikron |
| Aksial stivhet | 40 N/mikron | 5 N/mikron | 8 N/mikron |
| Øyeblikkskapasitet | 180 Nm | 20 Nm | 60 Nm |
| Antall komponenter | 1 | 2-3 | 3-6 |
| Ytre diameter | 41 mm | 47 mm | 62 mm |
| Posisjonell repeterbarhet | 0,1 mm | 0,5 mm | 0,3 mm |
| Installasjonskompleksitet | Lavt | Moderat | Høy |
Denne sammenligningen demonstrerer et grunnleggende prinsipp: RB2508 konsoliderer ytelsen til flere konvensjonelle lagerløsninger i en enkelt, enklere komponent. En robotskjøtapplikasjon som krever radiell støtte, aksial akkommodasjon og motstand mot momentbelastning, vil tradisjonelt bruke tre eller flere lagertyper. RB2508-løsningen med én enhet reduserer monteringskompleksitet, kostnader og potensielle feilpunkter samtidig som den leverer overlegen ytelse på tvers av alle lastretninger.

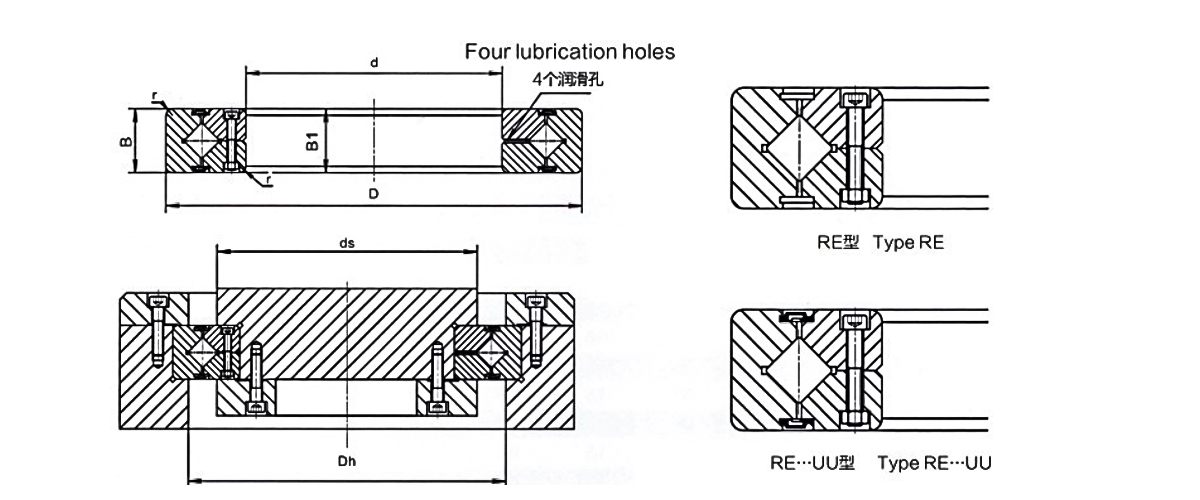

Teknisk arkitektur: RB2508 Designvisualisering
Praktiske bruksområder: Hvor RB2508 utmerker seg
Collaborative Robot Joint Design
Samarbeidende roboter som opererer sammen med menneskelige arbeidere krever eksepsjonell presisjon og pålitelighet. RB2508s kompakte profil og høye momentkapasitet muliggjør sikker, presis skjøtdesign. En typisk samarbeidende robotskuldersammenstilling integrerer et RB2508-lager for å støtte overarmsstrukturen mens den tar imot verktøyendringer og dynamiske lastsvingninger. Lagerets design med lavt tilbakeslag sikrer repeterbarhet for gripeposisjoneringsoppgaver, mens forspenningsmekanismen garanterer stabil drift på tvers av termiske variasjoner under lengre arbeidsskift.
Integrasjon av industriell robothåndleddsmontering
Moderne robothåndledd bruker flere rotasjonsakser (rulling, pitch, yaw) i ultrakompakte sammenstillinger. Hver håndleddsakse drar nytte av støtte for krysset rullelager. RB2508-vekten er ideell for rulle- og pitch-akser i mange industrielle robotkonfigurasjoner. Lagrets evne til å akseptere momentbelastninger uten ekstra støttekomponenter muliggjør design av håndleddhus som opprettholder verktøyets midtpunktsnøyaktighet innenfor 0,1 millimeter – avgjørende for presisjonssveising, montering og maskinering.
Kirurgisk og medisinsk robotikk
Kirurgiske robotsystemer krever eksepsjonell presisjon og pålitelighet. Leddlagre må opprettholde posisjonsnøyaktigheten innenfor 0,05 millimeter mens de tåler kontinuerlige steriliseringssykluser og høyakselererende bevegelsesprofiler. RB2508s stivhet og termiske stabilitet viser seg å være ideell for disse krevende kravene. Lagerets lave tilbakeslag eliminerer vevstraumer fra leddbøyning, mens dets konsistente ytelse på tvers av termiske sykluser sikrer pålitelighet gjennom gjentatte steriliseringsprosedyrer.
Automatisering av emballasje og materialhåndtering
Høyhastighets pick-and-place-roboter som opererer med 100 sykluser per minutt utsetter leddlagre for alvorlig dynamisk belastning. RB2508s forspenningsmekanisme og linjekontaktgeometri fordeler støtbelastninger mer effektivt enn kulelager, og forlenger lagrenes levetid. Lagerets momentkapasitet håndterer forskjøvede nyttelaster som er karakteristiske for vakuumgriperinstallasjoner, mens stivheten sikrer jevn plasseringsnøyaktighet gjennom produksjonsskiftet.
Vedlikehold og levetid: Optimalisering av RB2508-pålitelighet
Beste praksis for installasjon
Riktig installasjon påvirker lagerytelsen og levetiden direkte. Kritiske installasjonsprotokoller inkluderer:
- Kontroller at husets diameter og overflatefinish oppfyller spesifiserte toleranser før lagerinstallasjon
- Bruk presisjonslagreavtrekkere designet for kryssede rullelagre for å unngå skader på indre ringer under fjerning eller installasjon
- Påfør lett maskinolje på overflaten av lagerboringen for å lette monteringen og forhindre gnaging
- Installer lagerkomponenter i rekkefølge, og oppretthold innretting gjennom hele monteringsprosessen
- Kontroller forspenningskraften etter installasjon for å bekrefte riktig trykkbelastning fra fjærmekanismene
Innkjøringsperiode og termisk stabilisering
Nye robotinstallasjoner drar nytte av kontrollerte innkjøringsprosedyrer. I løpet av de første 8-10 driftstimene lar roboter kjøres med 50 prosent nominell belastning at lagerkomponentene sitter riktig og termiske gradienter kan stabiliseres. Temperaturøkning i denne perioden skjer vanligvis i løpet av de første 3-4 timene. Gradvis belastning og hastighetsøkning i løpet av de første 40 driftstimene forlenger lagerets levetid og sikrer optimal ytelse.
Tilstandsovervåkingsstrategier
Moderne robotplattformer inkluderer i økende grad overvåkingssystemer for lagertilstand som bruker temperatur- og vibrasjonssensorer. Disse muliggjør prediktivt vedlikehold som forlenger levetiden og forhindrer uventede feil:
- Lagertemperaturovervåking oppdager nedbrytning av smøring eller tap av forspenning tidlig
- Vibrasjonsfrekvensanalyse identifiserer slitasje på rulleelementer før katastrofal svikt
- Posisjonell repeterbarhetstrend viser at lageroverholdelse øker over tid
- Olje- eller fettanalyse overvåker oksidasjons- og forurensningsnivåer
Forventninger til levetid
Godt vedlikeholdte RB2508-lagre gir vanligvis 10 000-15 000 driftstimer før de krever utskifting. Dette representerer en betydelig levetidsfordel i forhold til konvensjonelle lagerløsninger når det tas hensyn til lagerets overlegne lastbærende evne. I lette applikasjoner kan levetiden forlenges til 20 000 timer. Forebyggende lagerbytte før katastrofale feil forhindrer sekundær skade på husets overflater, og reduserer totale reparasjonskostnader og nedetid i systemet.
Ofte stilte spørsmål
Spørsmål 1: Hva gjør krysslagre overlegne kulelagre for robotleddapplikasjoner?
Kryssede rullelagre bruker linjekontakt mellom rullende elementer og løpebaner, sammenlignet med punktkontakt i kulelagre. Denne geometrien fordeler laster over større overflateområder, noe som muliggjør høyere stivhet og lastekapasitet innenfor konvolutter av tilsvarende størrelse. I tillegg aksepterer krysslagre radial-, aksial- og momentbelastninger samtidig, noe som eliminerer behovet for flere lagertyper i enkeltleddsammenstillinger.
Q2: Hvordan forbedrer preload lagerytelsen i presisjonsrobotapplikasjoner?
Preload eliminerer intern klaring ved å opprettholde konstant kontakt mellom rullende elementer og løpebaner. Denne designen fjerner tilbakeslag og øker lagerstivheten dramatisk, noe som muliggjør presisjonen repeterbarhet som kreves av moderne roboter. Forbelastning stabiliserer også lagerdrift på tvers av temperaturvariasjoner ved å bruke fjærmekanismer som opprettholder konsistent trykkkraft til tross for termisk ekspansjon og sammentrekning.
Q3: Hva er den typiske levetiden til et RB2508-lager i kontinuerlig robotdrift?
Godt vedlikeholdte RB2508-lagre leverer vanligvis 10 000-15 000 driftstimer før de må skiftes ut. Levetiden varierer basert på faktiske belastningsforhold, driftshastighet, temperaturstyring og smøring. Lette applikasjoner kan oppnå 20 000 timer, mens ekstreme applikasjoner kan kreve utskifting etter 8 000 timer.
Q4: Kan RB2508-lagre ettermonteres i eksisterende robotdesign ved bruk av konvensjonelle lagre?
I mange tilfeller, ja. RB2508s kompakte 25x41x8 millimeter profil muliggjør ofte direkte substitusjon hvis hustoleranser kan justeres til H7 spesifikasjoner for den ytre ringboringen. Imidlertid kan den dramatisk økte lagerstivheten kreve justering av servokontrolleren for å forhindre kontrollustabilitet. Kompatibilitetsvurdering som involverer detaljert dimensjonsanalyse og dynamisk simulering anbefales før implementering.
Spørsmål 5: Hvilken smøremetode er best for RB2508-lagre i robotapplikasjoner med høy belastning?
Olje-luftsmøresystemer foretrekkes for kontinuerlig bruk, og leverer presise oljedråper med kontrollerte intervaller. Denne tilnærmingen minimerer luftmotstand, opprettholder optimal lagertemperatur og forlenger levetiden sammenlignet med fettsmøring. Fettbaserte systemer passer forseglede applikasjoner med moderate driftssykluser og lavere hastighetskrav, og bytter litt ytelse mot forenklet vedlikehold.
Q6: Hvordan er RB2508s momentlastkapasitet sammenlignet med konvensjonelle lagerløsninger?
Den RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
Q7: Hvilke hustoleransespesifikasjoner er kritiske for optimal RB2508-ytelse?
Den outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
Q8: Er RB2508 lagervarianter tilgjengelig for ulike belastningskrav?
Ja, produsenter tilbyr serier med kryssede rullelager som spenner fra mindre lettvektsvarianter for lette bruksområder til større enheter med høy kapasitet for tung industriell bruk. RB2508 er optimalisert for robotapplikasjoner som krever balansert radiell, aksial og momentbelastningskapasitet i kompakt plass. Mindre varianter (RB2006) passer til lette samarbeidsroboter, mens større varianter har plass til tyngre industriarmer.
Q9: Hvordan påvirker temperaturen RB2508-lagerytelsen og levetiden?
Standard RB2508-lagre opprettholder full ytelsesspesifikasjoner fra minus 10 til pluss 80 grader Celsius. Over 80 grader reduseres smøremiddelets viskositet og forspenningsfjærkraften reduseres, noe som reduserer stivheten og øker slitasjehastigheten. Effektiv termisk styring gjennom husdesign og kjølesystemer opprettholder lagertemperaturen i det optimale området 40-65 grader Celsius, og maksimerer levetid og ytelseskonsistens.
Q10: Hvordan sammenligner RB2508-ytelsen seg mellom lette og ekstreme robotapplikasjoner?
Den RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
