Industrielt maskineri krever nøyaktig lagervalg for å sikre pålitelig drift på tvers av krevende miljøer. Den 61844-2RS lager representerer et spesialisert forseglet dypsporkulelager designet spesielt for bruksområder som krever forurensningsbeskyttelse og utvidede serviceintervaller. Denne omfattende veiledningen utforsker lagerspesifikasjoner, utvalgskriterier og kvalifisert leverandørevaluering for å støtte informerte kjøpsbeslutninger for din industrielle virksomhet.
Lagervalg påvirker utstyrets pålitelighet, vedlikeholdskostnader og produksjonskontinuitet. Å forstå tekniske spesifikasjoner, ytelsesbegrensninger og leverandørevner muliggjør optimalisering av lagerytelsen mens du kontrollerer totale eierkostnader. Den forseglede konstruksjonen til 61844-2RS-designen tar opp miljøutfordringer som er vanlige i moderne industrianlegg.

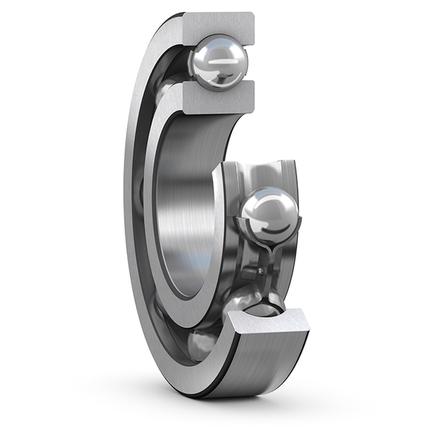

Lagerbetegnelsen følger standardisert nomenklatur der hver komponent har spesifikk teknisk betydning. Klassifiseringen 61844-2RS indikerer et dypt sporkulelager med doble gummipakninger som gir omfattende forurensningsbeskyttelse.
| Betegnelse Komponent | Mening | Teknisk betydning |
|---|---|---|
| 6 | Dype spor kulelager type | Radiell og aksial belastningskapasitet |
| 18 | Klassifisering av 618-serien | Tynnveggslagerkategori |
| 44 | Bore Størrelseskode | Konverterer til 220 mm indre diameter |
| 2RS | Doble gummipakninger på begge sider | Komplett forurensningsbeskyttelse |
Lageret eksisterer under flere nomenklaturvarianter som gjenspeiler historiske betegnelsessystemer og produsentspesifikk koding:
2Z-varianten gir metallskjoldkonstruksjon i stedet for gummitetninger, noe som tillater økt maksimal hastighet samtidig som det ofrer tetningseffektiviteten. Valget mellom 2RS forseglet og 2Z skjolddesign avhenger av spesifikke miljøforhold og hastighetskrav.
61844-2RS-lageret har en tynnvegget konstruksjon som optimerer plassutnyttelsen samtidig som den opprettholder tilstrekkelig bæreevne. Følgende tabell viser omfattende dimensjonsspesifikasjoner:
| Parameter | Verdi | Søknadsmerknad |
|---|---|---|
| Indre diameter (d) | 220 mm | Størrelse på akselmonteringshull |
| Ytre diameter (D) | 270 mm | Husets diameter |
| Bredde (B) | 24 mm | Aksiallagerdimensjon |
| Minimum skulderfiletradius (r) | 1,5 mm | Hensyn til akseldesign |
| Vekt | 2,6 til 2,85 kg | Per enhet bæremasse |
Nøyaktig forståelse av monteringsdimensjoner sikrer riktig lagerinstallasjon og forhindrer installasjonsskader:
Å forstå belastningsklasser er grunnleggende for valg av lager og sikrer tilstrekkelige sikkerhetsmarginer gjennom hele levetiden:
| Last vurderingstype | Verdi (kN) | Søknadskontekst |
|---|---|---|
| Dynamisk belastningsvurdering (Cr) | 78 | Roterende bæreevne |
| Statisk belastningsvurdering (Cor) | 110 | Stasjonære eller startbelastningsforhold |
Belastningsklasser danner grunnlaget for beregning av lagerets levetid ved å bruke standardiserte tekniske formler. Den dynamiske belastningsgraden gjelder roterende lagre, mens statiske klassifiseringer adresserer stasjonære scenarier og utstyrsoppstartsforhold. Disse verdiene representerer industristandard referansespesifikasjoner som gjelder på tvers av lagerdesignberegninger.
61844-2RS-lageret fungerer effektivt innenfor definerte hastighetsområder bestemt av tetningstype, smøremetode og termiske spredningsegenskaper:
| Smøretype | Maksimal hastighet (rpm) | Tekniske merknader |
|---|---|---|
| Fettsmurt (2RS tetninger) | 1200-1300 | Standard forseglet lager, applikasjoner med lavere hastighet |
| Oljesmurt (2RS tetninger) | 1500-1600 | Forseglet design begrenser ikke oljesirkulasjonen for høyere hastigheter |
61844-2RS-lageret fungerer effektivt i temperaturområdet -30°C til 120°C, med dette området bestemt av gummitetningens elastisitet og fettets termiske stabilitet. Temperaturer over 120°C utgjør en risiko for gummitetningens integritet og fettytelsen. Fasiliteter som opplever vedvarende høytemperaturmiljøer bør konsultere lagerleverandører angående spesialiserte høytemperaturfettvarianter og tetningsmaterialealternativer.
Lageret leveres standard med C3 klaringsklassifisering, noe som indikerer økt innvendig avstand sammenlignet med standard C0-klasse lagre. Dette klaringsvalget gir kritiske fordeler:
C3-klaringsklassifiseringen representerer optimalt valg for 61844-2RS-lageret når driftstemperaturer overstiger standard omgivelsesforhold eller når termisk syklus oppstår under normal drift.
2RS-betegnelsen indikerer gummipakninger plassert på begge lagersider, og skaper kontinuerlig beskyttelse mot ekstern forurensning. Denne forseglede konstruksjonen gir målbare fordeler som rettferdiggjør kostnadspremien fremfor åpne lagerdesign:
| Seal fordel | Driftsfordeler |
|---|---|
| Tosidig gummitetningskontakt | Fullstendig beskyttelse mot støv, vann og inntrengning av kjemikalier |
| Forsmurt fetthulrom | Forlenget smøreretensjon og redusert vedlikeholdsfrekvens |
| Fabrikkfylt lagerdesign | Driftsklar drift uten innledende smøring |
| Forseglet konstruksjon | Lavere vedlikeholdskostnader og utvidede ettersmøringsintervaller |
61844-2RS-lageret kommer fabrikkfylt med spesialisert lagerfett formulert for å gi jevn smøring over hele temperaturområdet. Standard fettformuleringer inkluderer høytemperaturegenskaper som støtter utvidet drift i termisk krevende miljøer uten forringelse av ytelsen.
Omsmøringshensyn: Når lagerdrift krever påfyll av fett, anbefaler lagerleverandører formuleringer som opprettholder viskositetsstabilitet og mekanisk stabilitet på tvers av temperaturvariasjoner. Blanding av inkompatible fetttyper kan føre til ytelsesforringelse, økt friksjon og akselererte slitasjemønstre.
Industrielle applikasjoner krever noen ganger evaluering mellom 61844-2RS forseglet design og 61844-2Z-alternativet med metallskjold i stedet for gummitetninger:
| Designkarakteristikk | 61844-2RS Forseglet | 61844-2Z Skjermet |
|---|---|---|
| Forurensningsbeskyttelse | Overlegen effektivitet i gummitetningen | Moderat metallskjoldbeskyttelse |
| Hastighetsevne | Moderat (1200–1600 rpm) | Høyere maksimalhastigheter mulig |
| Friksjonsegenskaper | Høyere tetningsfriksjonsmotstand | Lavere friksjon, bedre hastighetsytelse |
| Fettretensjon | Utmerket retensjon, redusert lekkasje | Moderat oppbevaringsevne |
| Vedlikeholdskrav | Minimalt inngrep er nødvendig | Hyppigere vedlikehold er nødvendig |
Valg mellom 2RS- og 2Z-design bør prioritere miljøforhold, nødvendige hastighetsområder og tilgjengelige vedlikeholdsressurser. Forseglede design gir overlegen beskyttelse i forurensede miljøer, mens skjermede design optimerer ytelsen i rene, høyhastighetsapplikasjoner.
618-seriens betegnelse indikerer tynnvegget lagerkonstruksjon, som optimaliserer innvendig diameter i forhold til ytre diameter og breddemål. Denne effektive geometrien gir betydelige fordeler i industrielle applikasjoner med begrenset plass:
Den tynne veggkonstruksjonen går ikke på akkord med bæreevnen til tross for reduserte dimensjoner. Lageret tåler både radielle og aksiale belastninger effektivt gjennom optimert intern geometri og presisjonsrulleelementdesign. Denne ytelseskarakteristikken tillater utstyrsprodusenter å redusere den totale utstyrsstørrelsen samtidig som den opprettholder strukturell integritet og pålitelighet.
Den forseglede 2RS-varianten adresserer spesielle utfordringer i industrisektorer der forurensningseksponering truer bærerens levetid:
61844-2RS-lageret betjener ulike industrisektorer der forseglet tynnveggkonstruksjon gir viktig forurensningsbeskyttelse og kompakt plasseffektivitet:
Industrielle anlegg presenterer ulike miljøforhold som forseglet lagerdesign effektivt reduserer:
Nøye inspeksjon før installasjon sikrer riktig lagertilstand og forhindrer skade under montering:
Installasjon av lagerhus: Lagerets ytre diameter sitter i husets boring, og krever forsiktig innsetting for å forhindre skade på tetningen. Installasjonshylser eller koniske verktøy beskytter tetningsleppegeometri under innsetting. Pressinstallasjon bør bruke kalibrert utstyr som påfører kraft gradvis innenfor produsentens spesifikasjoner.
Hensyn til akselmontering: Lagerets indre ring sitter på akselen på det spesifiserte stedet, med riktig aksial posisjonering som er kritisk for lastfordeling og tetningsintegritet. Akselskuldergeometri må tilpasses lagerbredde uten åpninger som tillater aksial bevegelse under drift.
Forseglet lagerkonstruksjon skaper spesifikk sårbarhet under installasjon som krever beskyttelsestiltak:
Lagerstøyegenskapene endres gradvis etter hvert som intern slitasje utvikles. Normal drift gir nesten uhørbar rotasjon mens sviktende lagre genererer distinkte akustiske signaturer:
Lagertemperatur gir objektive feilprediksjonsdata som støtter planlegging av forebyggende vedlikehold. Normal drift opprettholder stabile temperaturer nær omgivelsene pluss lastgenerert varme. For høy temperaturøkning indikerer:
Akselerometerutstyr oppdager lagerspesifikke vibrasjonsmønstre som indikerer slitasjeprogresjon. Rulleelementdefekter i tidlig stadium genererer karakteristiske vibrasjonssignaturer ved forutsigbare frekvenser som er direkte relatert til lagergeometri og rotasjonshastighet. Progressiv forringelse øker vibrasjonsamplituden samtidig som frekvensinnholdet utvides over bredere områder.
Ekstern lagerinspeksjon identifiserer utviklingsproblemer før intern skade blir kritisk:
Identifisere kvalifisert lagerleverandører krever systematisk evaluering på tvers av flere kapasitetsdimensjoner som strekker seg utover enkel prissammenligning. Valg av leverandør påvirker lagerkvaliteten, tilgjengeligheten av teknisk støtte og forsyningskjedens pålitelighet for produksjonsoperasjonene betydelig.
Anerkjente lagerleverandører opprettholder formelle kvalitetsstyringssystemer som viser forpliktelse til konsistente produktstandarder. Relevante sertifiseringer inkluderer:
Ledende lagerleverandører tilbyr omfattende tekniske ressurser som støtter informerte kjøpsbeslutninger:
| Støttetjeneste | Verdi to Operations |
|---|---|
| Hjelp til belastningsberegning | Sikrer lagervalg tilstrekkelig for spesifikke bruksområder |
| Applikasjonsteknisk konsultasjon | Optimaliserer lagervalg og monteringsstrategi |
| Dokumentasjon for veiledning for installasjon | Forhindrer installasjonsskader og sikrer tetningsintegritet |
| Støtte for feilanalyse | Identifiserer rotårsaker som muliggjør korrigerende driftsendringer |
| Komplett produktspesifikasjonsdokumentasjon | Tekniske data som støtter designverifisering og samsvar |
Produksjonskontinuitet avhenger av lagertilgjengelighet når produksjonsplaner krever utskifting av komponenter. Leverandørevaluering bør vurdere:
Forfalskede lagre representerer vedvarende forsyningskjederisiko på tvers av industrisektorer. Kvalifiserte leverandører implementerer autentiseringstiltak som beskytter mot svindelprodukter:
Bærende kostnader representerer bare en del av totale eierskapsutgifter, inkludert installasjonsarbeid, vedlikeholdsintervensjoner og konsekvenser for produksjonsstans. Leverandørvalg bør balansere enhetspriser med kvalitetssikring, teknisk støtte og pålitelighetsfaktorer. Konkurransedyktig enhetsprising kombinert med kvalitetssikring og teknisk støtte genererer vanligvis lavere totale kostnader enn tilnærminger til minimumskostnader.
Forseglede lagerdesign reduserer vedlikeholdsfrekvensen sammenlignet med åpne lagerkonfigurasjoner, men systematiske vedlikeholdsprotokoller forlenger levetiden betydelig:
Lagerets levetid avhenger betydelig av driftsmiljøbeskyttelse og vedlikeholdsdisiplin:
Kostnadseffektiv lagerstyring krever rettidige utskiftningsbeslutninger basert på slitasjeindikatorer snarere enn vilkårlige tidsintervaller. Forutsigende vedlikeholdstilnærminger ved bruk av vibrasjonsanalyse, temperaturovervåking og akustisk analyse muliggjør optimal utskiftingstid som balanserer pålitelighet med kostnadseffektivitet. Forlenget lagerlevetid kombinert med redusert utskiftningsfrekvens forbedrer direkte driftskostnadsstrukturen.
61844-2RS-lageret eksisterer i et bredere økosystem av lignende design fra flere produsenter. Å forstå kryssreferanseinformasjon hjelper til med å identifisere tilsvarende lagre når det kreves forsyningskjedens fleksibilitet eller kostnadsoptimalisering:
Når du evaluerer lagerekvivalenter, kontroller at erstatningslagre oppfyller disse kritiske parameterne:
Anerkjente lagerleverandører opprettholder detaljert kryssreferansedokumentasjon som muliggjør rask identifisering av tilsvarende modeller fra deres produktporteføljer. Denne ressursen viser seg å være uvurderlig når produksjonsplaner krever fremskyndet lagerutskifting og forsyningskjedens fleksibilitet viser seg nødvendig.
2RS-betegnelsen indikerer at lageret har gummipakninger på begge sider, noe som gir omfattende forurensningsbeskyttelse. 2 betyr doble tetninger mens RS står for gummipakninger. Denne forseglede konstruksjonen skaper et kontrollert internt miljø som opprettholder konsistent smøring og ekskluderer miljøforurensninger, noe som gjør 2RS-lagre egnet for applikasjoner som krever lengre serviceintervaller og minimalt med vedlikeholdsinngrep.
61844-2RS-lageret har gummipakninger som gir overlegen forurensningsbeskyttelse, men fungerer ved moderate hastigheter opp til 1600 rpm. 61844-2Z-varianten bruker metallskjold i stedet for gummitetninger, noe som muliggjør drift med høyere hastighet samtidig som det går på bekostning av tetningseffektiviteten. Valget avhenger av miljøforurensningsnivåer og nødvendige hastighetsområder for din spesifikke applikasjon.
61844-2RS-lageret støtter dynamiske belastninger opptil 78 kN og statiske belastninger opptil 110 kN i henhold til industristandard referansespesifikasjoner. Faktisk lastekapasitet for spesifikke bruksområder avhenger av driftshastighet, forventet levetid, monteringsarrangement og miljøfaktorer. Rådgivning av detaljerte metoder for beregning av belastningslevetid eller engasjerende teknisk støtte fra lagerleverandøren sikrer passende lagervalg for krevende bruksområder.
Fabrikkforseglede 61844-2RS-lagre krever minimal ettersmøring i løpet av levetiden på grunn av intern fettretensjon. Ettersmøringsfrekvensen avhenger av driftshastighet, belastning, temperaturforhold og driftssyklusintensitet. Noen applikasjoner fungerer i lengre perioder uten ekstra smøring, mens høyhastighets kontinuerlig drift kan kreve periodisk fetttilskudd i henhold til produsentens anbefalinger. Overvåking av fettets tilstand gjennom visuell inspeksjon adresserer misfarging eller tørking, noe som indikerer at det er nødvendig med ettersmøring.
Standard 61844-2RS-lageret fungerer effektivt til ca. 120 grader Celsius, med denne grensen bestemt av gummitetningens elastisitet og fettets termiske stabilitet. Forlenget drift ved høye temperaturer krever evaluering av fettformuleringens termiske egenskaper og bekreftelse på at innvendige gummipakninger opprettholder tetningseffektiviteten ved høye temperaturer. Spesialiserte høytemperaturfettvarianter kan utvide driftstemperaturkapasiteten, selv om modifikasjoner krever eksplisitt verifisering før spesifikasjon.
Klaringsklassifisering angir den innvendige avstanden mellom lagerkomponenter. C3-klaring angir økt intern avstand sammenlignet med standard C0-klasse lagre. 61844-2RS-lageret som leveres med C3-klaring tar imot termisk ekspansjon under høytemperaturdrift og reduserer indre belastninger under høye temperaturforhold. Dette klaringsvalget viser seg spesielt verdifullt i applikasjoner som opplever betydelige temperaturvariasjoner eller vedvarende høytemperaturdrift.
Tidlige feilindikatorer inkluderer økt lagerstøy, forhøyet driftstemperatur, endringer i vibrasjonsmønster oppdaget gjennom akselerometerovervåking, og visuell inspeksjon som avslører tetningsherding eller misfarging av fett. Etablering av grunnlinjevibrasjonssignaturer og temperaturmålinger under normal drift muliggjør trendsammenligning som identifiserer progressiv forverring. Å adressere disse tidlige advarselsskiltene gjennom lagerbytte forhindrer uventet utstyrssvikt og tilhørende produksjonsforstyrrelser.
Prioriteringer av lagervedlikehold inkluderer miljøvern som reduserer forurensningseksponering, driftstemperaturkontroll som forhindrer termisk degradering, systematisk innrettingsverifisering som forhindrer unormale belastningsmønstre, vibrasjonsovervåking som muliggjør forutsigbar utskiftingsplanlegging og dokumenterte vedlikeholdsregistreringer som støtter ytelsesanalyse. Disse elementene forlenger til sammen lagerets levetid samtidig som de forbedrer driftssikkerheten og reduserer totale eierkostnader.
Leverandørvalg bør evaluere sertifiseringer av kvalitetsstyringssystem, teknisk støtteevne, forsyningskjedens pålitelighet, mekanismer for sikring av produktets autentisitet og totale eierkostnader i stedet for enhetspris alene. Ledende leverandører gir detaljert produktdokumentasjon, applikasjonsingeniørstøtte, feilanalysehjelp og lagertilgjengelighet som støtter produksjonsplaner. Konkurransedyktige priser kombinert med kvalitetssikring og teknisk støtte genererer vanligvis lavere totale kostnader enn tilnærminger til minimumskostnader.
Lagerdesign finnes på tvers av serier med flere dimensjoner optimalisert for ulike plass- og belastningskrav. 618-serien representerer tynnveggkonstruksjon som maksimerer innvendig boringsdiameter i forhold til ytre diameter og bredde. Valg av passende lagerserier avhenger av tilgjengelig monteringsplass, belastningskrav, hastighetsegenskaper og miljøforhold. Rådgivning med kryssreferansedokumentasjon for lagerleverandører hjelper deg med å identifisere alternativer som samsvarer med dine spesifikke dimensjons- og ytelseskrav.
618-seriens betegnelse indikerer tynnvegget lagerkonstruksjon som optimaliserer innvendig boringsdiameter i forhold til ytre diametermålinger. Denne effektive geometrien reduserer kravene til hus og akselstørrelse samtidig som den opprettholder lastbærende kapasitet, og gir plasseffektivitetsfordeler ved redesign av utstyr. Den tynnveggede konstruksjonen reduserer lagermassen sammenlignet med standardkonstruksjoner samtidig som den bevarer radiell og aksial belastningskapasitet.
Forseglet lagerkonstruksjon gir fullstendig forurensningsbeskyttelse, forlenget smøreoppbevaring, redusert vedlikeholdsfrekvens og lengre levetid sammenlignet med åpne lagerdesign. Fabrikkforseglede lagre kommer forhåndssmurte og klare for umiddelbar installasjon uten innledende smøring, noe som reduserer monteringsarbeidskravene. Vedlikeholdsreduksjonen og utvidede serviceintervaller oppveier vanligvis de høyere enhetskostnadene gjennom lavere totale eierkostnader over lagerets levetid.
