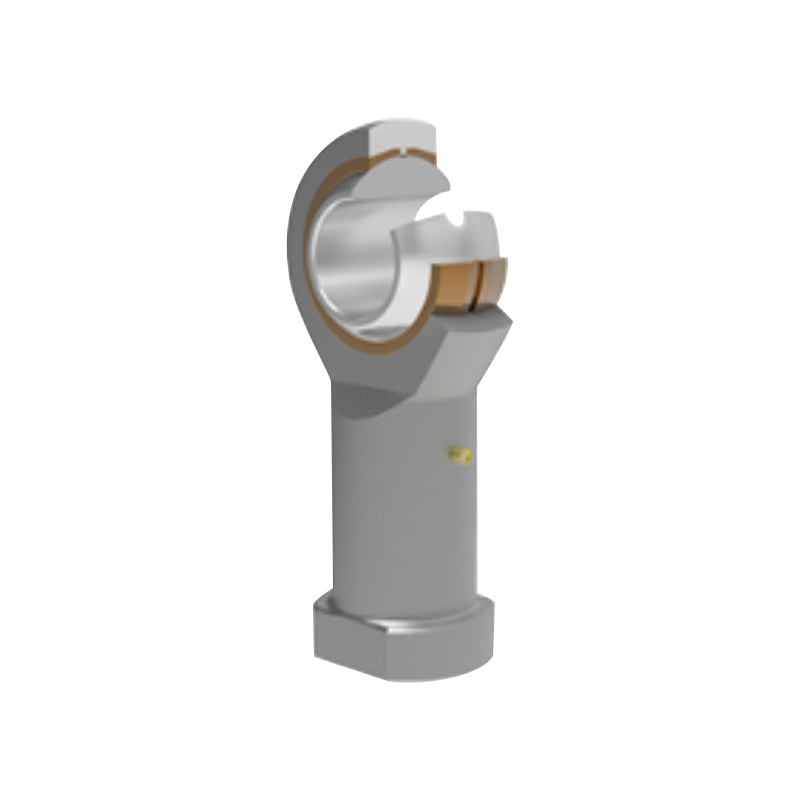

SIZP sinkbelagt presisjonsstangendelager

sfæriske glidelagre i SIZP-serien er laget av karbonstål med en galvanisert finish, som gir utmerket korrosjonsbestandighet. Glideflatene er utstyrt med bronseforinger, noe som forbedrer slitestyrken og levetiden betydelig. Den indre ringen er laget av høyfast lagerstål, herdet og hardforkrommet, og gir overlegen hardhet og holdbarhet. Bortsett fra modeller med en borediameter mindre enn 6,35 mm, støtter alle andre modeller koppsmøring for å sikre langsiktig effektiv drift.

Kontakt oss

FORRIGE:SABP smørekompatibelt lager med høy stivhet NESTE:SAZP stangende leddlager

Beskrivelse
Spesifikasjoner
Kontakt oss

Temperaturområde
Egnet for temperaturer fra -50 ℃ til 150 ℃, kan tilpasses ulike ekstreme miljøforhold.

Smøreinstruksjoner
· Modeller med en borediameter mindre enn 6,35 mm er ikke smurt.
·For andre modeller støttes koppsmøring for å redusere friksjon og forlenge levetiden.

Tilpasningsalternativer
· Sfæriske glidelagre med stangende med forskjellige gjengepresisjoner kan leveres i henhold til kundens krav for å sikre at presisjonskravene oppfyller spesifikke bruksområder.
·Rustfritt stål kan brukes til stangendekroppen og den indre ringen, egnet for svært korrosive miljøer. Modellnummeret er merket med en "X", f.eks. SIZP…S/X.

Venstre trådmerking
Hvis en venstregjenger versjon er nødvendig, må modellnummeret merkes med "L" eller "LH". For eksempel: SILZP12S 1/2-20UNF-2B LH, for å sikre nøyaktig identifikasjon.

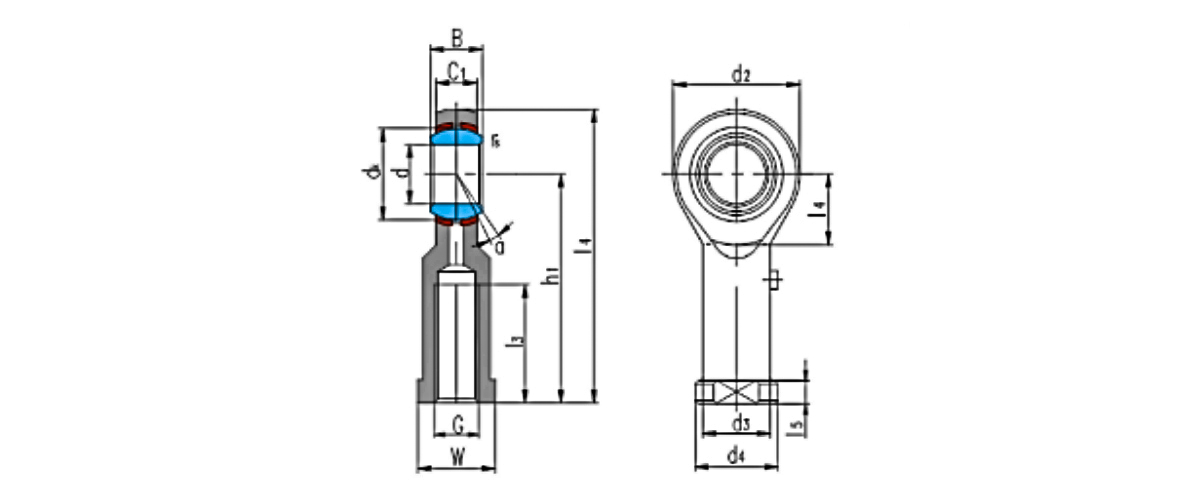

Peiling nummer	Dimensjoner mm/tommer																Last inn vurderinger kN		Vekt kg
Peiling nummer	d	B	dₖ	C1 maks	d₂	G UNF-2B	h₁	I₃ min	I₄	I₅	I₇	W	d3	d4	rₛ min	α° ≈	Dynamisk	Statisk	Vekt kg
SIZP4S 1)	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.93	4.75	9	7.92	7.54	10.31	0.3	10	3.4	4.6	0.015
SIZP4S 1)	0.19	0.312	0.437	0.25	0.625	10-32	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.4	4.6	0.015
SIZP6S 1)	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	4.5	7.7	0.025
SIZP6S 1)	0.25	0.375	0.5	0.281	0.75	1/4-28	1.312	0.75	1.887	0.187	0.413	0.375	0.36	0.469	0.012	13	4.5	7.7	0.025
SIZP7S	7.94	11.10	15.88	8.74	22.23	16/5-24	34.93	19.05	46.02	4.75	11.7	11.1	10.72	12.70	0.3	10	6.9	8.4	0.036
SIZP7S	0.3125	0.437	0.625	0.344	0.875	16/5-24	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	6.9	8.4	0.036
SIZP9S	9.53	12.70	18.26	10.31	25.40	3/8-24	41.28	23.80	53.98	6.35	12.3	14.27	13.89	17.45	0.6	9	9.4	10	0.061
SIZP9S	0.375	0.5	0.719	0.408	1	3/8-24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.887	0.024	9	9.4	10	0.061
SIZP11S	11.11	14.27	20.62	11.1	28.58	16/7-20	46.02	26.97	80.33	6.35	14	15.88	15.49	19.05	0.6	11	11	13	0.081
SIZP11S	0.4375	0.562	0.812	0.437	1.125	16/7-20	1.812	1.082	2.375	0.25	0.551	0.625	0.81	0.75	0.024	11	11	13	0.081
SIZP12S	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	19.05	18.67	22.23	0.6	9	15	19	0.133
SIZP12S	0.5	0.625	0.937	0.5	.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	15	19	0.133
SIZP15S	15.88	19.05	28.58	14.27	38.10	5/8-18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	20	21	0.190
SIZP15S	0.625	0.75	1.125	0.562	1.5	5/8-18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	20	21	0.190
SIZP19S	19.05	22.23	33.32	17.45	44.45	3/4-16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	29	29	0.285
SIZP19S	0.75	0.875	1.312	0.687	1.75	3/4-16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	29	29	0.285
SIZP25S	25.40	34.93	47.63	25.40	89.85	5/4-12	104.78	53.98	139.70	11.10	33.1	38.1	37.72	44.45	0.6	14	60	101	1.00
SIZP25S	1	1.375	1.875	1	2.75	5/4-12	4.125	2.125	5.5	0.437	1.303	1.5	1.485	1.75	0.024	14	60	101	1.00
