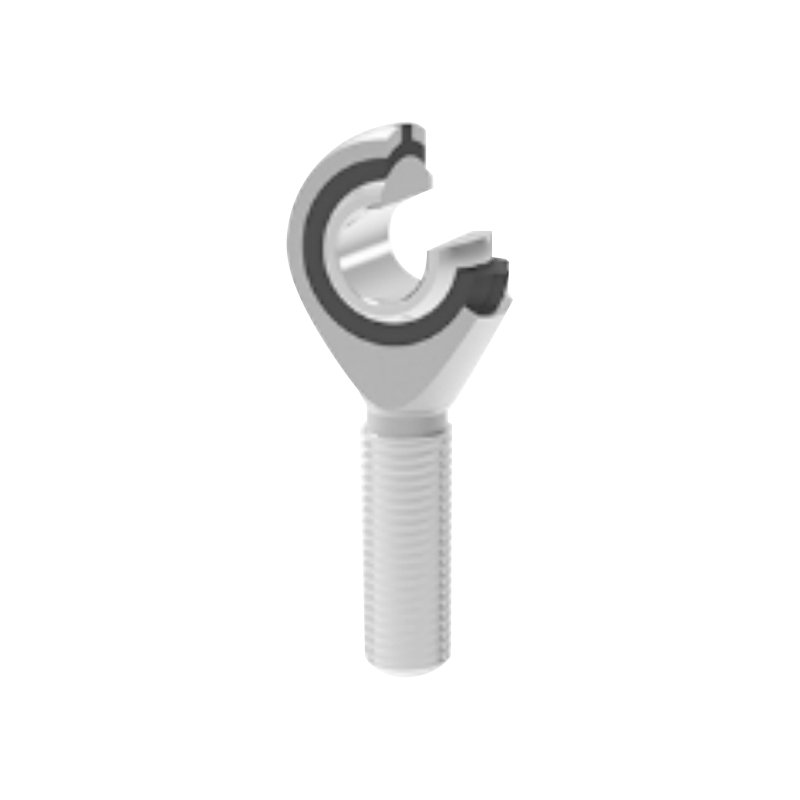

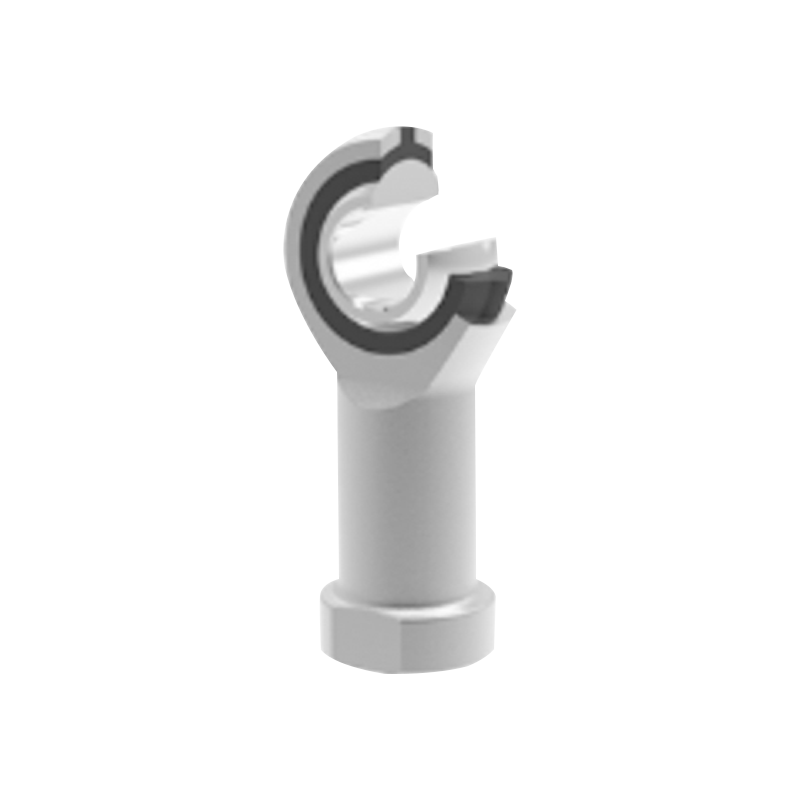

SIBP/SABP presisjonsstangendelager

Denne serien består av kompakte, selvsmørende sfæriske lagre med stangende, bestående av et stangendelegeme, indre ring og PTFE-plastforing. Stangendekroppen er laget av karbonstål med galvanisert overflate; den indre ringen er laget av lagerstål, herdet og sfærisk hardforkrommet. Dens glidende overflate passer direkte med PTFE-plasten, og oppnår smørefri drift.

Kontakt oss

FORRIGE:SIK/SAK Vedlikeholdsfrie selvsmørende stangendelager NESTE:SIZP gjenget selvsmørende stangendelager med PTFE-innsats

Beskrivelse
Spesifikasjoner
Kontakt oss

·Produktnummer:
SIBP…N 5–20
SABP…N 5–20
·Glidende friksjonspar: Stål / PTFE Plast
· Driftstemperaturområde: -40℃～＋75℃
·Tilpasningsalternativer:
Trådtilpasning: Tilpasning av ikke-standard stigning eller spesiell gjengepresisjon støttes.
Venstre tråd: Modellnummer og gjengemerking på venstregjenger må inneholde "L" og "venstre". Eksempel:
Innvendig gjenge: SILBP20N M20×1,5 venstre 6H
Ekstern tråd: SALBP20N M20×1,5 venstre 6g
Stangendelagre med forskjellige stigninger eller spesielle gjengepresisjonskrav er tilgjengelige.
Hvis det er en venstregjenger, må lagermodellen og gjengemerket merkes med "L" og "venstre", for eksempel: SILBP20N M20×1,5 venstre 6H, SALBP20N M20×1,5 venstre 6g.

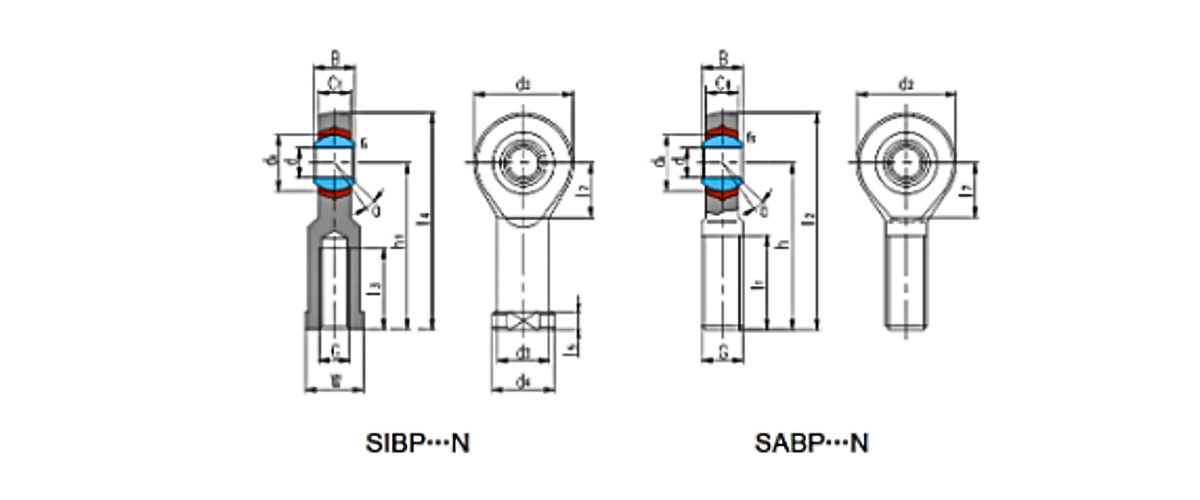

Peiling nummer	Dimensjoner mm/tommer																Last inn vurderinger kN		Vekt ≈kg
	Dimensjoner mm/tommer																Last inn vurderinger kN
	d	B	dₖ	C1 maks	d₂	G 6H	h₁	I₃ min	I₄	I₅	I₇	W	d3	d4	rₛ min	α° ≈	Dynamisk	Statisk
SIBP5N	5	8	11.112	6	16	M5	27	14	35	4	B	9	9	11	0.3	13	3.25	5.3	0.016
SIBP6N	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.25	6.8	0.028
SIBP8N	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	7.1	114	0.044
SIBP10N	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	9.8	14.3	0.072
SIBP12N	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13.2	17	0.108
SIBP14N	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	27.5	0.161
SIBP16N	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21.4	34.5	0.225
SIBP18N	18	23	31.75	16.5	42	M18×1,5	71	36	92	10	19.5	27	25	31	0.6	15	26	41.5	0.295
SIBP20N	20	25	34.93	18	48	M20×1,5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	50	0.382

Peiling nummer	Dimensjoner mm/tommer												Last inn vurderinger KN		Vekt ≈kg
	Dimensjoner mm/tommer												Last inn vurderinger KN
	d	B	dₖ	C1 maks	d₂	G 6g	h	jeg₁ min	I₂	I₇	rₛ min	α° ≈	Dynamisk	Statisk
SABP6N	5	8	11.112	6	16	M5	33	20	41	-	0.3	13	3.25	5.3	0.016
SABP6N	6	9	12.7	6.75	18	M6	36	22	45	-	0.3	13	4.25	6.8	0.026
SABP8N	B	12	15.88	9	22	M8	42	25	53	-	0.3	14	7.1	10	0.044
SABP10N	10	14	19.05	10.5	26	M10	48	29	61	-	0.3	14	9.8	12.5	0.072
SABP12N	12	16	22.23	12	30	M12	54	33	69	-	0.3	13	13.2	15	0.108
SABP14N	14	19	25.4	13.5	34	M14	80	38	77	-	0.3	16	17	25.5	0.161
SABP16N	16	21	28.58	15	38	M16	86	40	85	-	0.3	15	21.4	34.5	0.225
SABP18N	18	23	31.75	16.5	42	M18×1,5	72	44	93	23	0.6	15	26	41.5	0.295
SABP20N	20	25	34.93	18	46	M20×1,5	78	47	101	25	0.6	15	31	50	0.382
