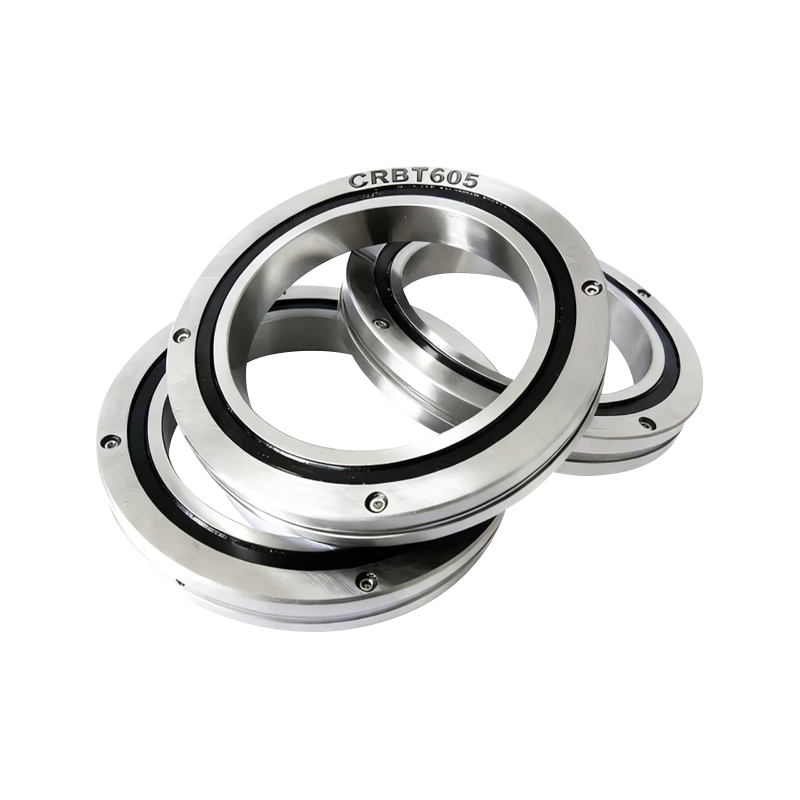

CRBT lett roterende leddlager

CRBT lettvekts roterende leddlager, med en seksjonshøyde på 5,5 mm og en bredde på 5 mm, er et ekstremt kompakt og lett lager. Egnet for små robotarmer og miniatyrovervåkingskameraer.

Contact Us Kontakt oss
FORRIGE:RAU integrert kryssrullelager NESTE:RW høyytelses kryssrullelager
  • Beskrivelse
  • Spesifikasjoner
  • Kontakt oss

Lagerfunksjon
Sammenlignet med det tidligere tynneste kryssrullelageret (CRBS), er seksjonshøyden bare 69 % av forgjengeren. Bredden er også bare 5 mm, og tverrsnittsarealet er kun 43 % av tidligere produkter, og oppnår en betydelig mindre størrelse. Dessuten er vekten bare 0,38 ganger vekten til CRBS, og oppnår betydelig vektreduksjon. (Sammenlignet med et lager med en indre diameter på 50 mm)

Fordeler
Dette lageret har ingen monteringshull, noe som resulterer i en ekstrem kompakt og ekstrem lav vekt.

Søknader
Humanoide roboter, roterende bord, presisjonsmaskiner, skjøtemoduler og andre applikasjoner som krever ekstremt høy installasjonsplass, vekt og presisjon.

Lagertype Dimensjon (mm)

Installasjonsdimensjoner
(mm)

Grunnleggende belastningsgrad Kvalitet Tilsvarende modell
Indre diameter Utvendig diameter Bredde ds Dh C Co THK
d D B 'min kN kN g
CRBT105AC1P5 10 21 5 0.15 12.5 17 1.12 0.809 9 RAU1005C0P5
CRBT155AC1P5 15 26 5 0.15 17.5 22 1.32 1.1 12 RAU1505C0P5
CRBT205AC1P5 20 31 5 0.15 22.5 27 1.49 1.4 15 RAU2005COP5
CRBT255AC1P5 25 36 5 0.15 27.5 32 1.65 1.77 18 RAU2505C0P5
CRBT305AC1P5 30 41 5 0.15 32.5 37 1.89 2.14 21 RAU3005C0P5
CRBT355AC1P5 35 46 5 0.15 37.5 42 2.05 2.42 24 RAU3505C0P5
CRBT405AC1P5 40 51 5 0.15 42.5 47 2.14 2.74 27 RAU4005C0P5
CRBT455AC1P5 45 56 5 0.15 47.5 52 2.3 3.09 29 RAU4505C0P5
CRBT505AC1P5 50 61 5 0.15 52.5 57 2.43 3.49 32 RAU5005C0P5
CRBT555AC1P5 55 66 5 0.15 57.5 62 2.53 3.79 35 RAU5505COP5
CRBT605AC1P5 60 71 5 0.15 62.5 67 2.63 4.09 38 RAU6005COP5
CRBT655AC1P5 65 76 5 0.15 67.5 72 2.71 4.29 41 RAU6505C0P5
CRBT705AC1P5 70 81 5 0.15 72.5 77 2.81 4.68 44 RAU7005COP5
CRBT755AC1P5 75 86 5 0.15 77.5 82 2.9 5.05 47 RAU7505C0P5
CRBT805AC1P5 80 91 5 0.15 82.5 87 3.05 5.43 50 RAU8005C0P5
CRBT855AC1P5 85 96 5 0.15 87.5 92 3.11 5.7 53 RAU8505C0P5
CRBT905AC1P5 90 101 5 0.15 92.5 97 3.19 6.03 56 RAU9005C0P5
CRBT955AC1P5 95 106 5 0.15 97.5 102 3.22 6.31 59 RAU9505C0P5
