Installasjonsveiledning for kryssrullelager: Prinsipper og beste praksis
Hva er de kritiske prinsippene og beste praksisene for å installere kryssrullelagre for å sikre optimal ytelse, presisjon og levetid i industriapplikasjoner med høy etterspørsel?
Tverrrullelagre representerer en distinkt klasse med presisjonskomponenter konstruert for å imøtekomme kombinerte radielle, aksiale og momentbelastninger samtidig. Deres unike konfigurasjon – sylindriske ruller arrangert med aksene vekselvis krysset i 90° innenfor V-formede løpebaner – muliggjør eksepsjonell stivhet og rotasjonsnøyaktighet i et kompakt fotavtrykk. Blant de mest brukte variantene i kompakte, lette applikasjoner er RAU6008 pilsner , RAU7008-lager og RAU8008-lager, som tilhører RAU-serien preget av ultratynn tverrsnittsgeometri.
Riktig installasjon er den eneste faktoren som avgjør om et kryssrullelager leverer fullt ytelsespotensial eller lider av tidlig nedbrytning.
Forberedelse før installasjon
Installasjonen må utføres i et tørt, leie miljø for å forhindre forurensning. Alle sammenfallende komponenter – lagerhus, aksler og tilhørende deler – krever grundig rengjøring for å eliminere smuss, oljerester og metalliske grader. Inspeksjon bør verifisere maskinerte overflater, spesifisert for flathet, rundhet og sylindrisitet da disse geometriske egenskapene direkte påvirker monteringspresisjonen og hindrer spenningskonsentrasjoner fra eksentrisk belastning.
For kryssrullelagre av delt type må festeskruene som hindrer separering under transport løsnes før montering. Hvis den delte indre eller ytre ringen viser periferisk feiljustering ved skjøten, anbefales korrigering med en plasthammer før innsetting.
Installasjonsprosedyre
På grunn av deres tynne seksjonskonstruksjon er kryssrullelagre utsatt for å vippe under innføring i hus eller på aksler. For å forhindre dette, må lagret holdes i en perfekt horisontal orientering gjennom hele innstillingsprosessen. Bruk en plast- eller harpiksklubbe, bank lageret jevnt rundt omkretsen – slå den indre ringen når du setter den inn på en aksel, og den ytre ringen når du setter den inn i et hus – mens du fører det frem trinnvis. Fortsett til en hørbar bekreftelse fullstendig kontakt med referanseskulderen.
For interferenstilpassede applikasjoner med beskjeden interferens, kan en hylse og hammer brukes for å påføre jevnt trykk over ringens endeflate. For større interferens er termiske ekspansjonsmetoder – oljebad eller induksjonsoppvarming innenfor 80 °C til 100 °C, ikke over 120 °C – å foretrekke. Etterfølgende kjøling krever sikker festing med muttere eller tilsvarende midler for å forhindre at aksial klaring utvikles på grunn av sammentrekning.
Flensmontering og bolttiltrekking
Monteringsflensen skal først plasseres over lageret og vippes forsiktig for å justere boltehullene. Sett inn boltene manuelt for å bekrefte uhindret gjengeinngrep. Strammingen må foregå i tre til fire trinnvise trinn, etter en diagonal sekvens for å sikre jevn sistefordeling. Når du fester delte indre eller ytre ringer, roterer du den integrerte motparten omtrent 90° mellom hver strammepassering – fire til fem omdreininger – for å korrigere eventuelle leddfeil. Bruk en øyeblikksnøkkel for å oppnå spesifiserte verdier; for stålhus og flenser, referanse standard dreiemomenttabeller basert på bolt.
Støttestruktur og flensdesignhensyn
Tverrrullelagre er tynnseksjonsstrukturer; følgelig krever stivheten til støttehus og klemflenser nøye designbetraktninger. Utilstrekkelig stivhet forhindrer jevn fastklemming av de delte ringene, tillater deformasjon under øyeblikksbelastning og resulterer i ujevnkontakt - en tilstand som vesentlig forringer lagerytelsen.
Som et designmål bør husets veggtykkelse ikke være mindre enn 60 % av lagerets tverrsnittshøyde. Flenstykkelse er vanligvis spesifisert innenfor området på 0,5 til 1,2 ganger lagerbredden. En klaring på ca. 0,5 mm mellom flenskomponenter er standard. For applikasjoner som krever forhøyet monteringspresisjon, utforming av flensen med en trinnformet konfigurasjon og justering av trinnhøyden gjennom overflatesliping muliggjør presis styring av klemkraften. For stålflenser anbefales generelt en interferens på 0,02 til 0,05 mm.
Orientering og lastsoneplassering
Lagrene i RAU-serien har et rullefyllingshull på den ytre ringen, forseglet med en plugg. Under installasjonen, sørg for at denne pluggposisjonen ikke sammenfaller med maksimal belastningssone. Tilsvarende, for lagre med delte ytre ringer, bør delt ledd orienteres bort fra den primære belastningsretningen. Overholdelse av disse orienteringsprinsippene minimerer spenningskonsentrasjoner og optimerer lastfordelingen over valsekomplementet.
Verifikasjon etter installasjon
Etter montering, roter akselen eller huset manuelt for å bekrefte jevn drift. Fortsett til kraftdrevet tomgangs-, lavhastighetsdrift, øke hastigheten og belastningen gradvis mens du overvåker for unormal støy, vibrasjoner eller temperaturøkning. Eventuelle uregelmessigheter garanterer umiddelbar stans og undersøkelse før igangkjøring.

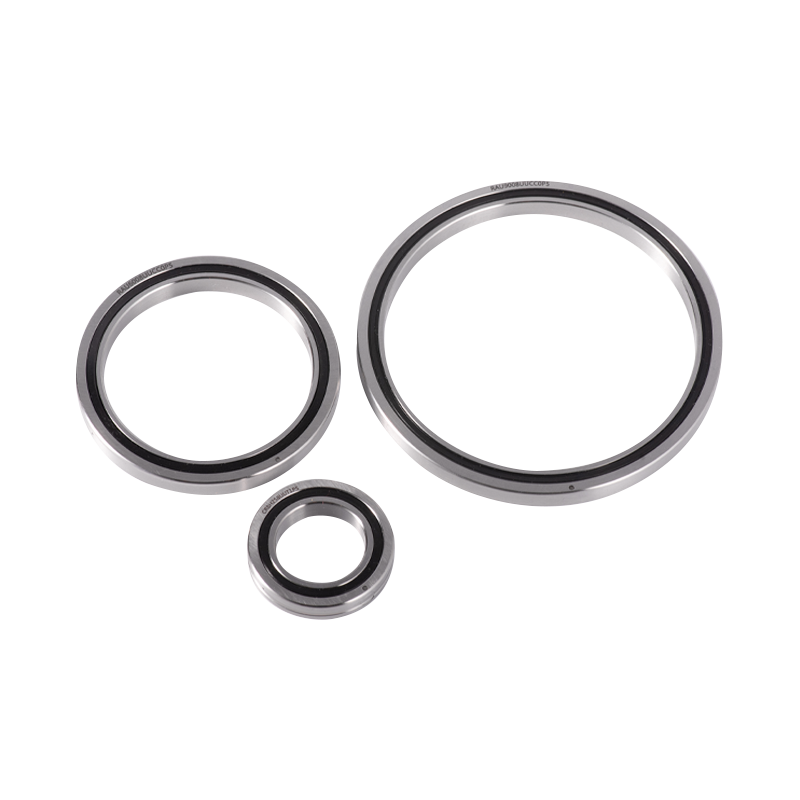

RAU-seriens produktoversikt
RAU-serien representerer en ultrakompakt variant av kryssrullelagre, oppnådd ved å minimere indre og ytre ringtykkelse til den praktiske grensen. Denne utformingen er optimal for vektsensitive og plassbegrensede applikasjoner, inkludert industrielle robotkjøter, presisjonsroterende bord, direktedrevne motorer, medisinsk instrumentering og CNC maskineringssentre. RAU-seriens lagre har en integrert indre og ytre ringstruktur som er kompatibel med både indre og ytre ringrotasjon.

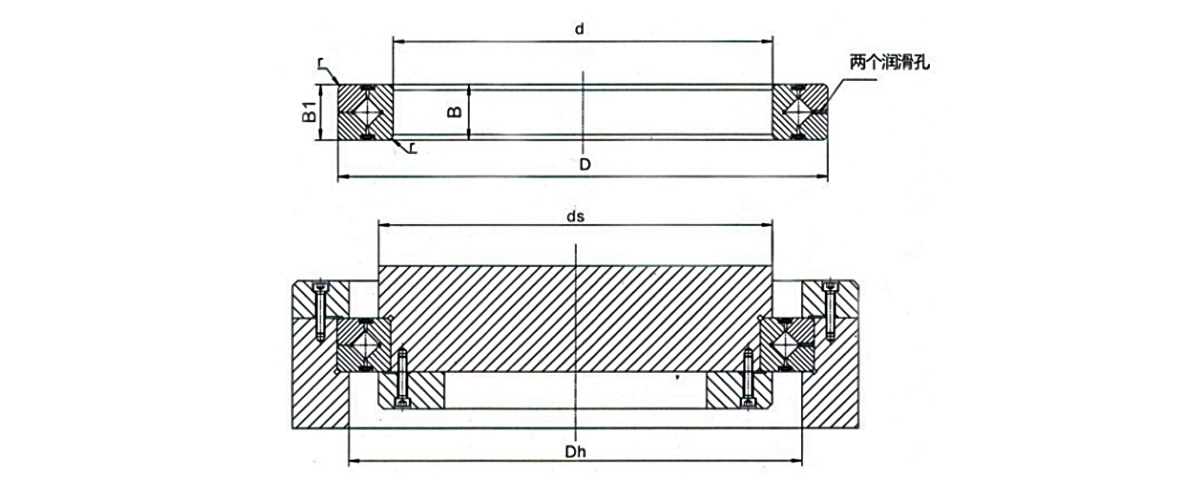

RAU6008, RAU7008 og RAU8008 Lager Spesifikasjoner
| Parameter | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Borediameter (d) | 60 mm | 70 mm | 80 mm |
| Ytre diameter (D) | 76 mm | 86 mm | 96 mm |
| Rullestigningssirkeldiameter (dp) | 67 mm | 77 mm | 87 mm |
| Bredde (B) | 8 mm | 8 mm | 8 mm |
| Skulderhøyde (ds/Dh) | 63,5 mm / 70,5 mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Dynamisk belastningsvurdering (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Statisk belastningsvurdering (Cor) | 8,68 kN | 9,80 kN | 11,3 kN |
| Messe | 0,09 kg | 0,10 kg | 0,11 kg |
| Materiale | GCr15 høykarbon kromlagerstål (gjennomherdet) | GCr15 høykarbon kromlagerstål (gjennomherdet) | GCr15 høykarbon kromlagerstål (gjennomherdet) |
| Nøyaktighetsklasser tilgjengelig | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Alternativer for radiell klaring | CC0 (forhåndslastet), C0 (liten klaring) | CC0 (forhåndslastet), C0 (liten klaring) | CC0 (forhåndslastet), C0 (liten klaring) |
| Forseglingsalternativer | Åpen type (standard); UU (dobbelleppetning på begge sider) | Åpen type (standard); UU (dobbelleppetning på begge sider) | Åpen type (standard); UU (dobbelleppetning på begge sider) |
Som en profesjonell lagerfabrikk og lagerproduksjonsselskap i Kina, spesialiserer UKL Bearing Manufacturing Co., Ltd. (Wuxi) seg på høyytelses lagerløsninger, og gir teknisk støtte til globale med eksepsjonelt høye krav til presisjon og stabilitet. UKLs anlegg dekker hele produksjonsprosessen – smiling, gløding, dreiing, varmebehandling, sliping og automatisert montering – støttet av et team på mer enn 200 dyktige fagfolk. UKL produserer RAU6008 lager, RAU7008 pilsner , og RAU8008 med presise spesifikasjoner, med som strekker seg til tilpassede muligheter løsninger for spesialiserte applikasjoner. UKL tilbyr også teknisk konsultasjon om beste praksis for installasjon for å sikre optimal lagerytelse. UKL sterk kvalitetsstyring gjennom hele produksjonen.
FAQ
Q1: Hva er den vanligste feilen som gjøres når du installerer kryssrullelagre?
Utilstrekkelig oppmerksomhet til den tynne seksjonen til disse lagrene, noe som fører til vipping under innsetting. Oppretthold alltid perfekt horisontal orientering og jevn bruk, forsiktig banking med en plastklubb for å føre lageret trinnvis.
Spørsmål 2: Hvorfor er sekvensering av boltmoment viktig for lagerinstallasjon i RAU-serien?
Diagonal, flertrinns tiltrekking sikrer jevn klemkraftfordeling over de delte ringene, og forhindrer lokalisert deformasjon som ville kompromittere rotasjonsnøyaktigheten og lagerets levetid.
Q3: Kan RAU6008-lager, RAU7008-lager og RAU8008-lager brukes om hverandre?
Nei. Disse lagrene har distinkte borediametre (henholdsvis 60 mm, 70 mm og 80 mm) og tilsvarende ytre diametre. Valget må samsvare med de spesifikke aksel- og husdimensjonene til applikasjonen.
Q4: Hvilken smøring anbefales for kryssrullelager i RAU-serien?
Fettsmøring er standard for de fleste bruksområder, men oljesmøring er også akseptabelt. Valget avhenger av driftshastighet, temperatur og miljøforhold. Forseglede (UU) varianter beholder smøremiddel mer effektivt i forurensede miljøer.
Q5: Hvordan kan jeg verifisere at et kryssrullelager er riktig installert?
Utfør en manuell rotasjonskontroll etterfulgt av tomgangs-, lavhastighets kraftdrift. Øk hastigheten og belastningen gradvis mens du overvåker for unormal tøy, vibrasjon eller temperaturøkning. Eventuelle uregelmessige potensielle installasjonsproblemer som krever undersøkelse.
