SHF(G)-serien integrert harmonisk drivlager med høy stivhet

Hjem / Peiling / Kryssrullelager / SHF(G)-serien integrert harmonisk drivlager med høy stivhet

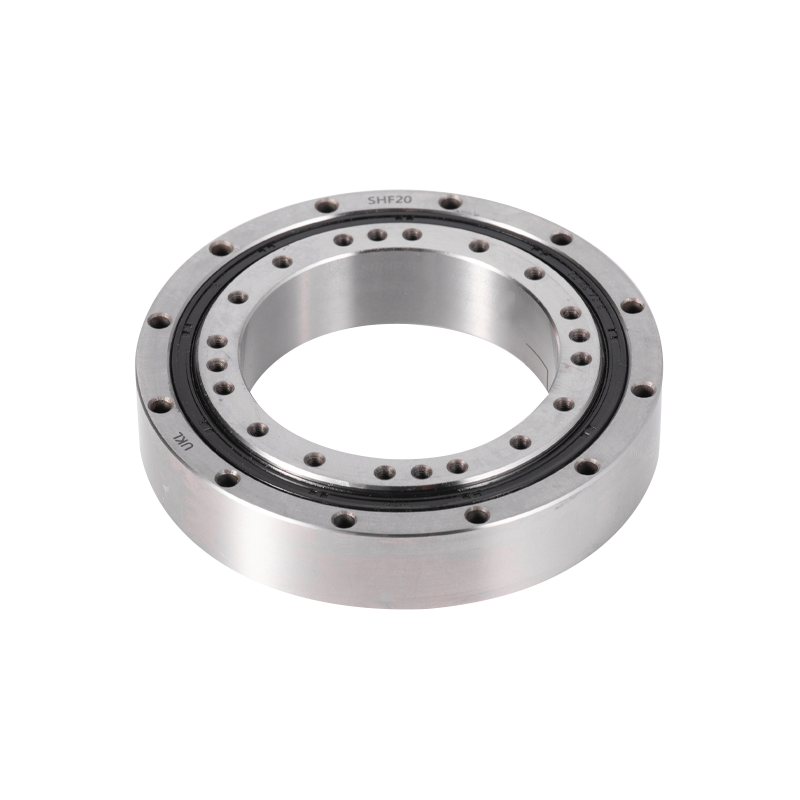

SHF(G)-serien integrert harmonisk drivlager med høy stivhet

Både de indre og ytre ringene er integrerte strukturer, og installasjonen har praktisk talt ingen innvirkning på ytelsen, noe som sikrer stabil rotasjonsnøyaktighet og dreiemoment. De er veldig enkle å bruke og passer for ulike SHF harmoniske reduksjonsserier.

Contact Us Kontakt oss
PREV：CSF G Reduksjonslager med høy stivhet NESTE：XSU kryssede rullelager
  • Beskrivelse
  • Spesifikasjoner
  • Kontakt oss

Produktfunksjoner
Tilpassbare stive støttelager med høy presisjon og høy belastningskapasitet.

SHF(G) Fordeler:
Karakterisert av høy dreiemomentkapasitet, høy stivhet, høy posisjoneringsnøyaktighet, høy rotasjonsnøyaktighet, høy effektivitet, høy stabilitet, ultraliten størrelse og ultralett vekt.

Brede applikasjoner
Industriell automasjon og robotarmledd, humanoide roboter, halvleder-LCD-produksjonsutstyr, fotovoltaisk utstyr, optiske instrumenter, presisjonsmaskiner og diverse andre felt.

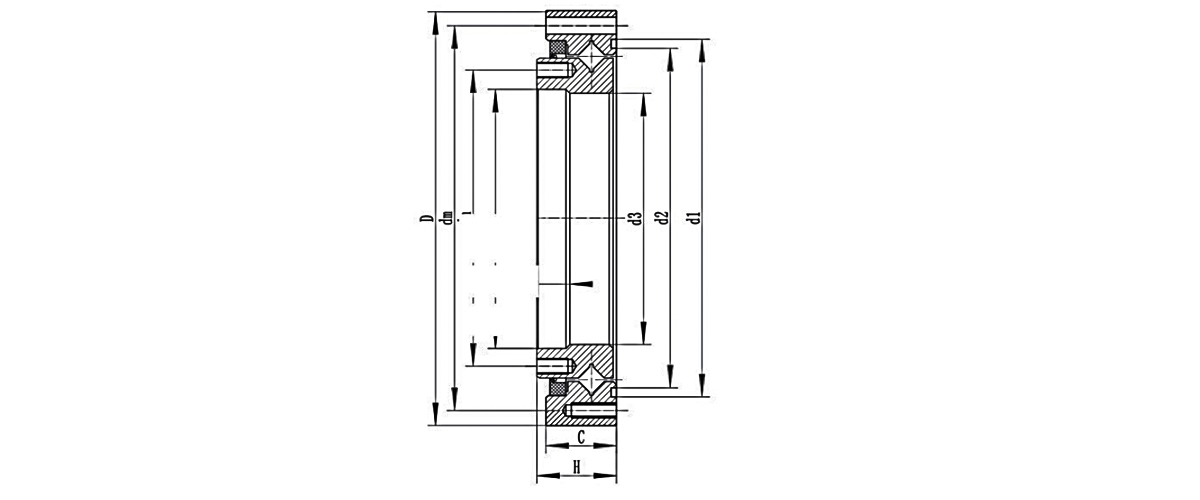

Lagertype Total dimensjon (mm) Installasjonshullstørrelse (PCD&SPEC) Grunnleggende belastningsvurdering Vekt
Cr Cor
D d d3 B C H dm dn KN KN kg
SHF-14 70 38 35.6 13.7 14.1 15.1 64 8-φ3,5 44 12-M3 5.9 6.8 0.25
SHF-17 80 47 44.2 16.4 16 17 74 12-φ3,4 54 20-M3 9.8 13.5 0.37
SHF-20 90 54 51.3 17.5 17.5 18.5 84 12-φ3,5 62 16-M3 18.5 25.6 0.48
SHF-25 110 67 64.2 19.7 18.7 20.7 102 12-φ4,5 77 16-M4 20.6 28.9 0.76
SHF-32 142 88 84 23.4 23.4 24.4 132 12-φ5,5 100 16-M5 29.8 46.3 1.65
SHF-40 170 108 106 28.5 29 30 158 12-φ6,5 122 16-M6 45.6 70.5 2.68
SHF-50 214 135 129 34.5 34 36 200 12-φ9 154 16-M8 75.2 147.8 5.11
