XSU kryssede rullelager

XSU kryssede rullelager (integrerte indre og ytre ringer)

XSU-kryssede rullelager har monteringshull maskinert integrert på både de indre og ytre ringene, noe som eliminerer behovet for ekstra monteringsflenser og støtteseter. Deres integrerte indre og ytre ringstruktur sikrer at installasjonen praktisk talt ikke har noen innvirkning på lagerytelsen, og gir stabil rotasjonsnøyaktighet og dreiemoment. Egnet for applikasjoner der enten den ytre eller indre ringen roterer.

Contact Us Kontakt oss
PREV：SHF(G)-serien integrert harmonisk drivlager med høy stivhet NESTE：XU kryssrullelager med høyt dreiemoment
  • Beskrivelse
  • Spesifikasjoner
  • Kontakt oss

Strukturelle egenskaper
· Bruker en krysset rullestruktur, med sylindriske ruller anordnet vertikalt på en 90° V-spor rulleoverflate atskilt av isolasjonsblokker, som tillater samtidig bæring av radielle, aksiale og dreiemomentbelastninger.
·Kompakte indre og ytre ringdimensjoner, med en ultratynn design som nærmer seg grensene for miniatyrisering, og kombinerer høy stivhet med høypresisjonskarakterer P5, P4 og P2.

Søknader
Egnet for industrielle robotledd og roterende deler, roterende bord for maskineringssenter, roterende presisjonsplattformer og avansert utstyr i medisinsk utstyr, militære applikasjoner og IC-produksjonsanlegg.

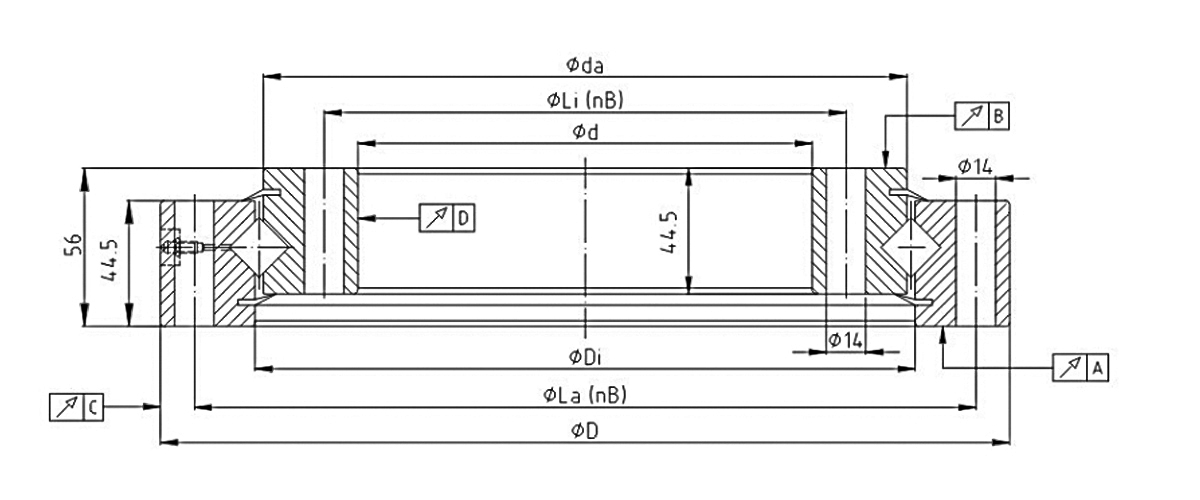

Lager NEI. Grunnstørrelse
(mm) 		Monteringshull størrelse
(mm) 		Grunnleggende belastningsgrad (Kn) Vekt
Aksial belastning Radiell belastning
D d Di da La Li NB Ca dynamisk belastning Coa statisk belastning Cr dynamisk belastning Cor statisk belastning Kg
XSU080168 205 130 174 159 190 145 12 66 240 42 119 3.3
XSU080188 225 150 194 179 210 165 16 71 275 46 133 3.7
XSU080218 255 180 224 208 240 195 20 77 315 49 154 4.3
XSU080258 295 220 264 249 280 235 24 84 375 54 182 5.1
XSU080318 355 280 324 309 340 295 28 93 465 59 223 6.3
XSU080398 435 360 404 389 420 375 36 106 590 68 285 7.8

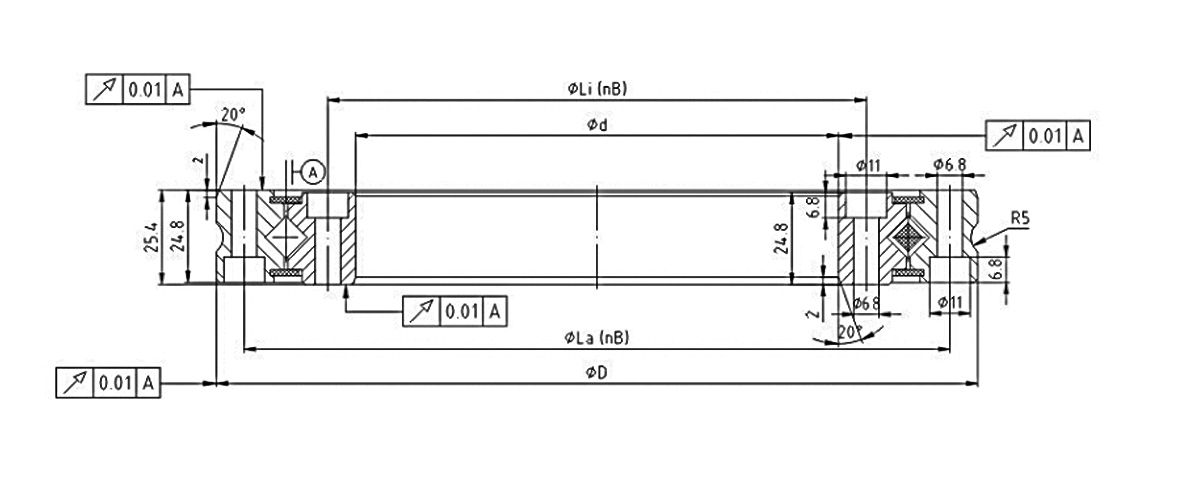

Lager NEI. Monteringshull størrelse
(mm) 		Rotasjonsnøyaktighet Intern klarering Vekt
Da d La NB Li Di da A B C D Forhåndslast Kg
XSU140414 484 344 460 24 368 415 413 0.04 0.04 0.06 0.06 0,01-0,03 28
XSU140544 614 474 590 32 498 545 543 0.04 0.04 0.07 0.07 0,01-0,03 38
XSU140644 714 574 690 36 598 645 643 0.05 0.05 0.08 0.08 0,01-0,04 44
XSU140744 814 674 790 40 698 745 743 0.05 0.05 0.09 0.09 0,01-0,04 52
XSU140844 914 774 890 40 798 845 843 0.06 0.06 0.09 0.09 0,01-0,04 60
XSU140944 1014 874 990 44 898 945 943 0.06 0.06 0.11 0.11 0,01-0,05 67
XSU141094 1164 1024 1140 48 1048 1095 1093 0.07 0.07 0.11 0.11 0,01-0,05 77
