RW høyytelses kryssrullelager

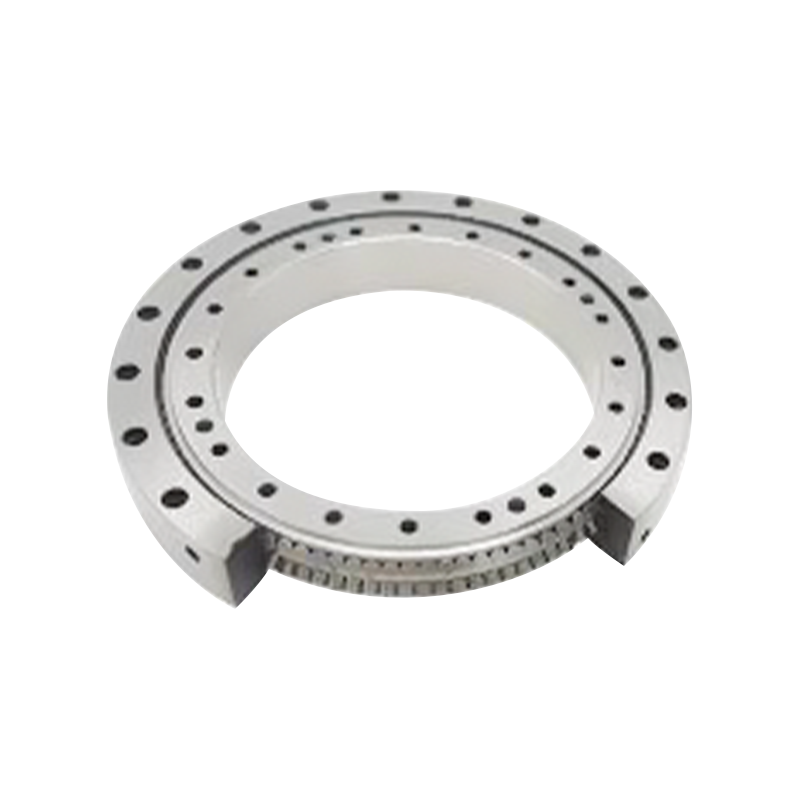

RW høyytelses kryssede rullelager (integrerte indre og ytre ringer, med monteringshull)

RW-typen med krysset rullelager har en integrert indre og ytre ringkonstruksjon, som oppnår høy komponentstivhet. Monteringsbolthull er maskinert på både indre og ytre ring; deres dimensjoner og kvantitet er optimalisert for effektivt å redusere deformasjon av rulleflaten under installasjonen, og dermed sikre stabil rotasjonsytelse. Videre, ved å forbedre maskineringspresisjonen, kreve rotasjonskrav til dette produktet høye

Contact Us Kontakt oss
FORRIGE:CRBT lett roterende leddlager NESTE:Presisjons harmonisk reduksjonslager
  • Beskrivelse
  • Spesifikasjoner
  • Kontakt oss

Lagerfunksjoner:
· Miniatyrisering og høy stivhet: Valser med liten diameter arrangert i en konfigurasjon med dobbel rad med 45° intervaller oppnår miniatyrisering og høy stivhet.
·Høy rotasjonsnøyaktighet: Den integrerte indre og ytre ringstrukturen muliggjør rotasjonsbevegelse med høy presisjon.
·Rebruker installasjonstid: Monteringshull på både de indre og ytre ringene brev direkte fiksering, noe som reduserer installasjonstiden for aksler og støttehus betraktelig.

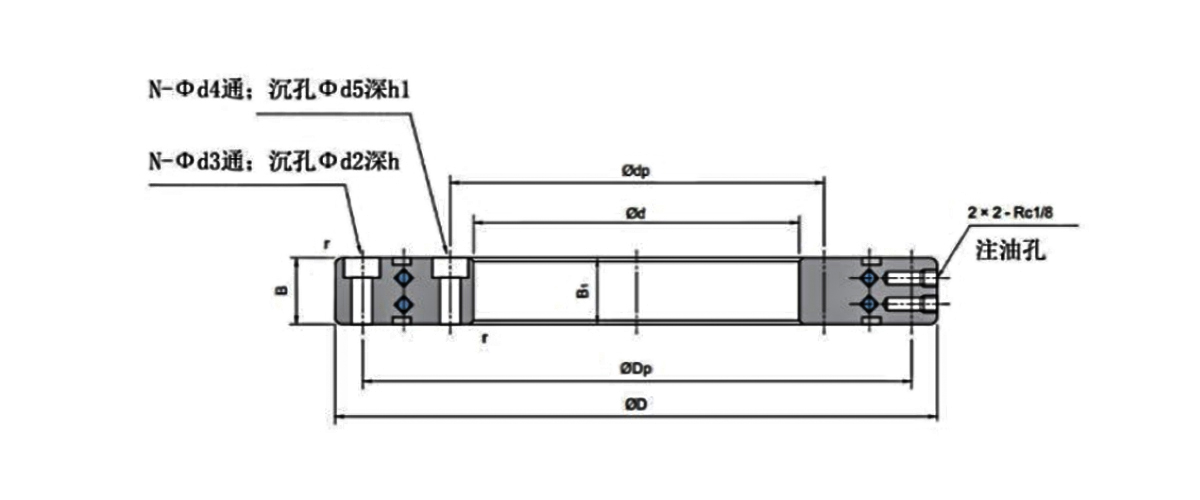

Lagertype Hoveddimensjoner Forholdet mellom monteringshullene Skulder
dimensjoner 		Grunnleggende belastningsgrad
(radial) 		Vekt
d D B B1 dp Innerring
monteringshull 		Dp Ytre ning
monteringshull 		ds Dh Cr Cor
mm mm mm KN KN kg
Rw145 100 185 20 20 115 12-Φ4.6 gjennomgående skrog， Φ8.5 forsenkingsdybde15 170 12-φ4,6 gjennomgående skrog， Φ8,5 forsenkingsdybde15 135 150 24.6 59.3 2.70
RW164 120 210 30 30 138 12-φ6 gjennomgående skrog，φ10forsenkingsdybde22,5 182 12-φ6 gjennomgående skrog，φ10forsenkingsdybde22,5 ° 157 173 48.6 112 4.90
RW195 150 240 30 30 168 16-φ6 gjennomgående skrog，φ10forsenkingsdybde22,5 222 16-φ6 gjennomgående skrog，φ10forsenkingsdybde22,5 187 203 54.1 136 5.70
RW228 160 295 35 35 184 24-φ7 gjennomgående skrog， Φ11forskningsdybde24,5 270 24-φ7 gjennomgående skrog， Φ11forskningsdybde24,5 220 240 59.3 161 12.00
RW230 180 280 40 40 200 20-φ6 gjennomgående skrog， Φ10 forsenkingsdybde30 260 20-φ6 gjennomgående skrog，φ10forsenkingsdybde30 217 245 87 215 9.90
RW250 200 300 40 40 220 20-φ6 gjennomgående skrog，φ10forsenkingsdybde30 280 20-Φ6 gjennomgående skrog， Φ10 forsenkingsdybde30 237 265 89.7 231 11.00
RW297 210 380 40 40 240 24-φ9,3 gjennomgående skrog，①14,5 forsenkingsdybde28 350 24-φ9,3 gjennomgående skrog，φ14,5 forsenkingsdybde28 285 315 101 288 22.00
RW323 260 385 50 50 282 24-φ7 gjennomgående skrog， Φ12 forsenkingsdybde38 363 24-Φ7 gjennomgående skrog， Φ12 forsenkingsdybde38 302 343 168 422 24.00
RW388 325 450 50 50 347 30-φ9,3 gjennomgående skrog，φ14,5 forsenkingsdybde 9" 428 30-φ9,3 gjennomgående skrog，①14,5 forsenkingsdybde9 367 408 199 558 29.00
RW445 350 540 50 50 384 32-φ9,3 gjennomgående skrog，φ14,5 forsenkingsdybde35 505 32-φ9,3 gjennomgående skrog，φ14,5 forsenkingsdybde35° 425 465 216 652 47.00
RW463 395 525 50 50 418 36-φ10 gjennomgående skrog，φ15forsenkingsdybde9 502 36-φ10 gjennomgående skrog，①15 forsenkingsdybde9 440 480 208 634 31.00
RW530 460 600 50 50 486 40-Φ10 gjennomgående skrog， Φ15 forsenkingsdybde9 574 40-φ10 gjennomgående skrog，φ15forsenkingsdybde9 510 550 233 771 40.00
RW665 580 750 60 60 610 32-φ12 gjennomgående skrog，φ18forsenkingsdybde11 720 32-φ12 gjennomgående skrog，φ18forsenkingsdybde11 640 690 314 902 92.00
RW760 650 870 60 60 690 32-φ14 gjennomgående skrog，φ20forsenkingsdybde13 830 32-φ14 gjennomgående skrog，φ20forsenkingsdybde13 735 785 336 1030 138.00
