RA tynt kryssrullelager

RA-serien med tynne profiler med krysset rullelager har mindre ytre diameter og breddedimensjoner, noe som gjør dem egnet for applikasjoner med begrenset plass. Denne serien er tilgjengelig i typer bur, separator og komplettering for å dekke ulike behov.

Contact Us Kontakt oss
FORRIGE:RU-serien med kryssede rullelager NESTE:CRBH ultratynt presisjonslager
  • Beskrivelse
  • Spesifikasjoner
  • Kontakt oss

Lastekapasitet:
Grunnleggende dynamisk belastningsvurdering (Ca): 234 000 N
Grunnleggende aksial statisk lastvurdering (C0a): 690 000 N
Grunnleggende aksial dynamisk belastningsvurdering (Cr): 166 000 N
Grunnleggende radiell statisk belastningsvurdering (C0r): 340 000 N

Lagerfunksjoner:
1. Utmerket rotasjonsnøyaktighet: Høyhastighetsevne, i stand til å motstå store aksiale og radielle belastninger.
2. Enkel installasjon: Sparer installasjonsplass, redusert aksellengde og maskineringskostnader.
3. Lav termisk ekspansjon: Minimale dimensjonsendringer, egnet for høypresisjonsapplikasjoner.
4. Lavt startmoment: Nylonseparator reduserer rotasjonstreghet og bokstavkontroll av vinkelindeksering.
5. Høy stivhet og presisjon: Optimalisert forspenning øker stivheten og rullenøyaktigheten.
6. Slitasje- og korrosjonsbestandighet: Konstruert med høykarbon kromstål (GCr15) og TN ingeniørplast, som gir utmerket slagfasthet og overflateslitasjemotstand.

Søknader:
Kryssrullelagre i RA-serien er mye brukt i robothåndroterende ledd, presisjonstestingsinstrumenter, direktedrevne dreiemomentmotorer, høypresisjons platespillere og andre applikasjoner som krever høy presisjon og stivhet.

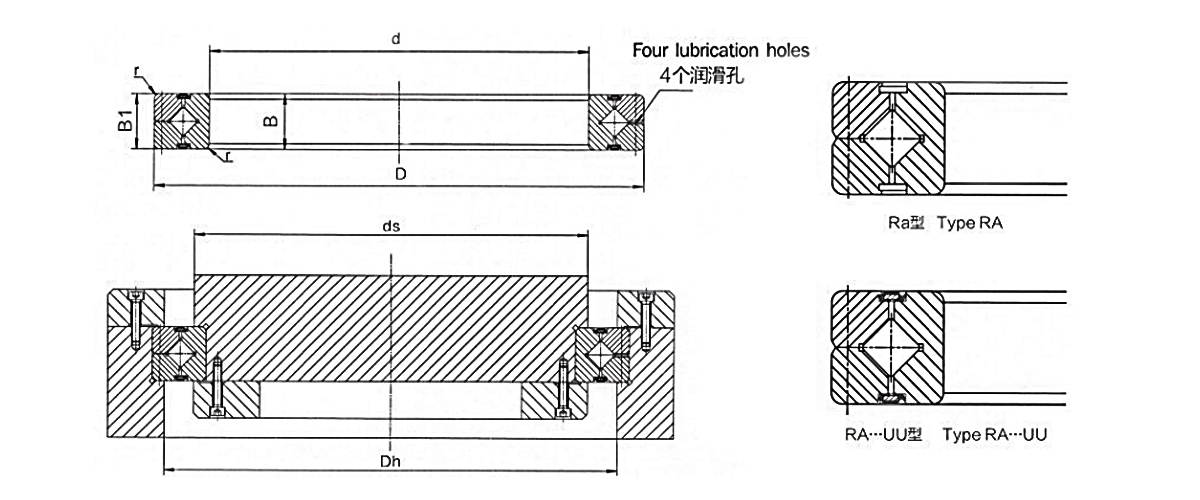

Lagertype Dimensjon Skulderstørrelse Grunnleggende belastningsvurdering (radial) Vekt
Indre diameter Utvendig diameter Rullestigningsdiameter Høyde Chamfer Cr Cor
d D Dpw B B1 Rmin ds Dh KN KN kg
RA 5008 50 66 57 8 0.5 53.5 60.5 5.1 7.19 0.08
RA6008 60 76 67 8 0.5 63.5 70.5 5.68 8.68 0.09
RA7008 70 86 77 8 0.5 73.5 80.5 5.98 9.8 0.1
RA 8008 80 96 87 8 0.5 83.5 90.5 6.37 11.3 0.11
RA 9008 90 106 97 8 0.5 93.5 100.5 6.76 12.4 0.12
RA10008 100 116 107 8 0.5 103.5 110.5 7.15 13.9 0.14
RA11008 110 126 117 8 0.5 113.5 120.5 7.45 15 0.15
RA 12008 120 136 127 8 0.5 123.5 130.5 7.84 16.5 0.17
RA 13008 130 146 137 8 0.5 133.5 140.5 7.94 17.6 0.18
RA 14008 140 156 147 8 0.5 143.5 150.5 8.33 19.1 0.19
RA 15008 150 166 157 8 0.5 153.5 160.5 8.82 20.6 0.2
RA 16013 160 186 172 13 0.8 165 179 23.3 44.9 0.59
RA 17013 170 196 182 13 0.8 175 189 23.5 46.5 0.64
RA 18013 180 206 192 13 0.8 185 199 24.5 49.8 0.68
RA 19013 190 216 202 13 0.8 195 209 24.9 51.5 0.69
RA 20013 200 226 212 13 0.8 205 219 25.8 54.7 0.71
