CRBH ultratynt presisjonslager

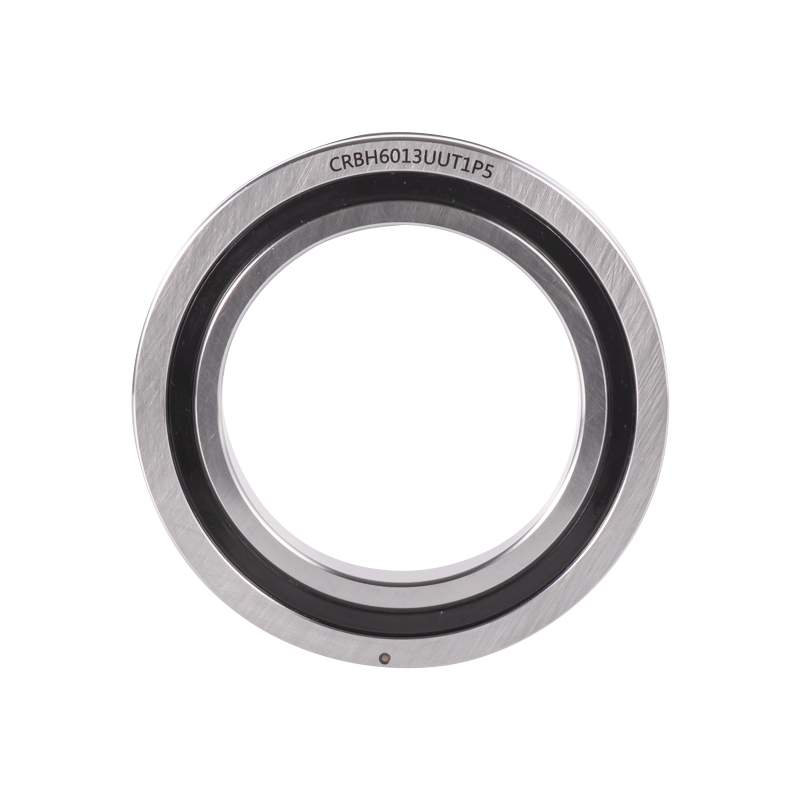

CRBH Ultra Thin Precision Bearing er en ultratynn versjon av RU-typen, med høy stivhet og høy presisjon. Denne modellen mangler monteringshull på de indre og ytre ringene, noe som krever flenser og støtteseter for installasjon. Lageret består av en ytre ring, en indre ring og rullende plastbeskyttelsesblokker. Den ytre ringen har et rutemønster og er sikret med tre strammeringer, egnet for bruksområder der den indre ringen roterer.

Contact Us Kontakt oss

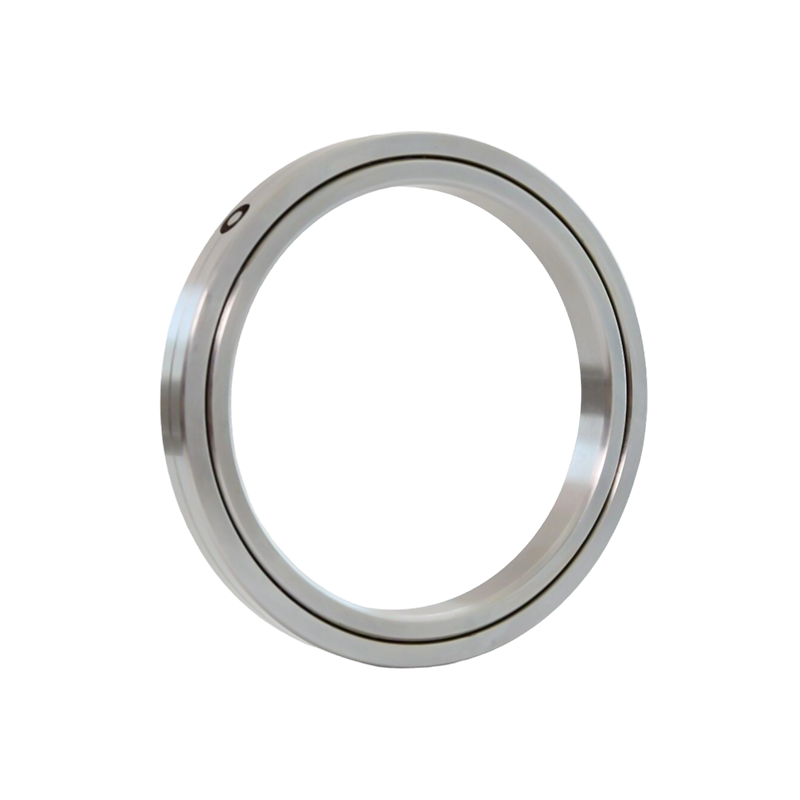

PREV：RA tynt kryssrullelager NESTE：SX tynn profil presisjonslager
  • Beskrivelse
  • Spesifikasjoner
  • Kontakt oss

Lagerfordeler
1. Høy stivhet og høy presisjon: Ortogonalt anordnede sylindriske ruller mellom de indre og ytre ringene forbedrer stivheten og kjørenøyaktigheten.
2. Separatordesign: Separatorer er installert mellom rullene for å sikre jevn rotasjon.
3. Enkel installasjon: Monteringshull på de indre og ytre ringene forenkler rask montering i utstyret.
4. Alternativer for åpen og forseglet type: Forseglede lagre er utstyrt med spesielle syntetiske gummipakninger for ekstra beskyttelse.

salgspoeng
Tynn og høy presisjon: Presisjon opp til P2 og P4, egnet for roterende applikasjoner med høy presisjon.
Tynt tverrsnittsdesign: Betydelig forbedret stivhet sammenlignet med tradisjonelle lagre.

Søknader
CRBH-type lagre er egnet for applikasjoner som krever små tverrsnittsdimensjoner og høypresisjonsrotasjon, for eksempel presisjonsroterende bord, robotarmroterende ledd, medisinsk utstyr og måleinstrumenter.

Sammenligning av fordeler
Sammenlignet med kulelagre forbedrer CRBH-type lagre stivheten betydelig gjennom linjekontaktstrukturen til sylindriske ruller. Sammenlignet med dobbeltrads vinkelkontaktkulelager, øker designen med mindre tverrsnitt stivheten med 3 til 4 ganger, og oppfyller høyere ytelseskrav.

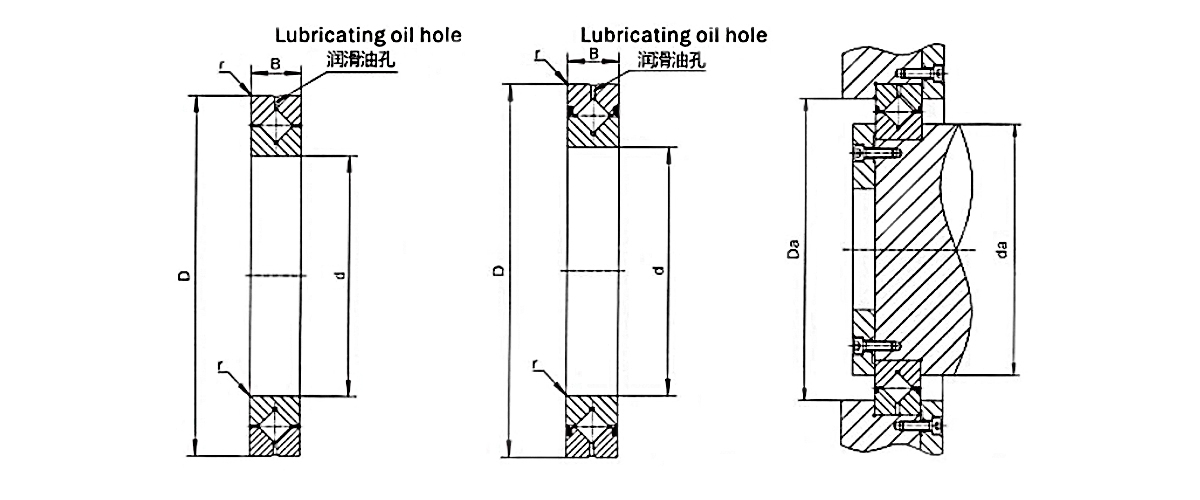

Lagertype Dimensjon Skulderstørrelse Grunnleggende belastningsvurdering(rad Vekt
Indre diameter Utvendig diameter Høy Chamfer Cr Cor
d D B Rmin da Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
