I en verden av mekaniske koblinger er det ydmyke stangendelageret – ofte referert til som et sfærisk glidelager – den ubesongede helten som muliggjør kontrollert bevegelse samtidig som det imøtekommer feiljustering. Imidlertid er ikke alle stangender laget like. Når en applikasjon krever eksepsjonell lastekapasitet, termisk stabilitet og pålitelighet, blir valget av en spesifikk modell kritisk. Den SIZJ12 lager er et enestående alternativ i inch-seriens stangendekategori. Denne veiledningen gir et dypt teknisk dykk i hvorfor akkurat denne modellen, med sine stål-på-stål glidende kontaktflater og robuste karbonstålkonstruksjon, er det foretrukne valget for ingeniører som står overfor ekstreme driftsforhold i sektorer som anleggsmaskiner, emballasje og industriell automasjon.

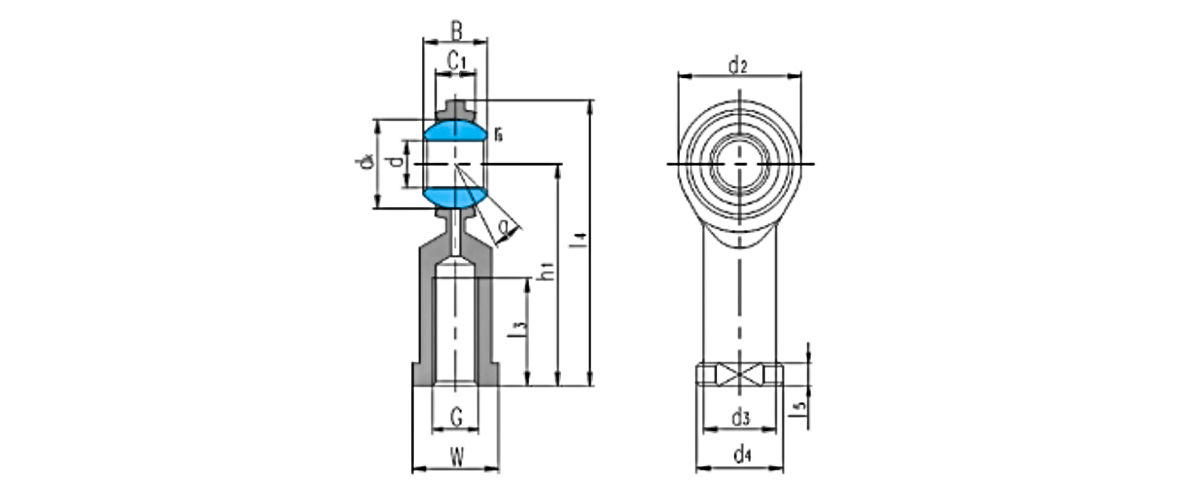

Definere SIZJ12: Kjernespesifikasjoner og dimensjoner

Før du utforsker ytelsesfordelene, er det viktig å forstå de fysiske og mekaniske parametrene som definerer dette lageret. SIZJ12 er en hunngjenget stangende, som skiller den fra hanngjengede varianter og bestemmer hvordan den integreres i en sammenstilling. Den har en 1/2-20 UNF-gjenge, noe som gjør den kompatibel med standard keiserlige festemidler. Stål-på-stål-designet, hvor både kulen og løpebanen er laget av herdet karbonstål, tilbyr en unik kombinasjon av høy lastekapasitet og slitestyrke. Nedenfor er en detaljert oversikt over de kritiske dimensjonene og vurderingene.

Den dynamiske belastningen på 28 kN setter en høy standard for denne størrelsesklassen, og den statiske belastningen er like imponerende. Disse dataene bekrefter at SIZJ12 ikke bare er en passiv komponent, men et strukturelt element som er i stand til å motstå betydelige krefter i krevende bevegelseskontrollsystemer.

Lasteevne og mekanisk robusthet: 28 kN benchmark

Den SIZJ12 lasteevne 28 kN er ikke et vilkårlig tall; det er et resultat av grundige tekniske beregninger som tar hensyn til lagerets geometri, materialegenskaper og varmebehandling. Denne dynamiske belastningsgraden (C) indikerer belastningen som lageret kan oppnå en minimumslevetid på 100 000 oscillasjonssykluser under ideelle forhold. For applikasjoner som involverer syklisk belastning – for eksempel robotarmer i automatisering eller leddleddene til anleggsmaskiner – betyr evnen til å tåle 28 kN dynamiske belastninger at lageret kan fungere pålitelig i oppgaver som å løfte, skyve eller vippe tunge komponenter.

Statisk lastekapasitet og sikkerhetsmarginer

Den statiske belastningen (C0) for SIZJ12 er spesielt høyere, ofte over 35 kN, noe som gir en sjenerøs sikkerhetsmargin for sjokkbelastninger som ofte oppstår i tunge maskiner. For et typisk stangendelager brukt i en stangendelager for anleggsmaskiner scenario – for eksempel styreleddet til en hjullaster – de momentane lastpiggene kan overgå den gjennomsnittlige driftsbelastningen med en faktor på 2 eller 3. SIZJ12s evne til å absorbere slike pigger uten permanent deformasjon sikrer integriteten til hele leddsystemet. Nedenfor er en komparativ fremstilling av lastekapasiteter.

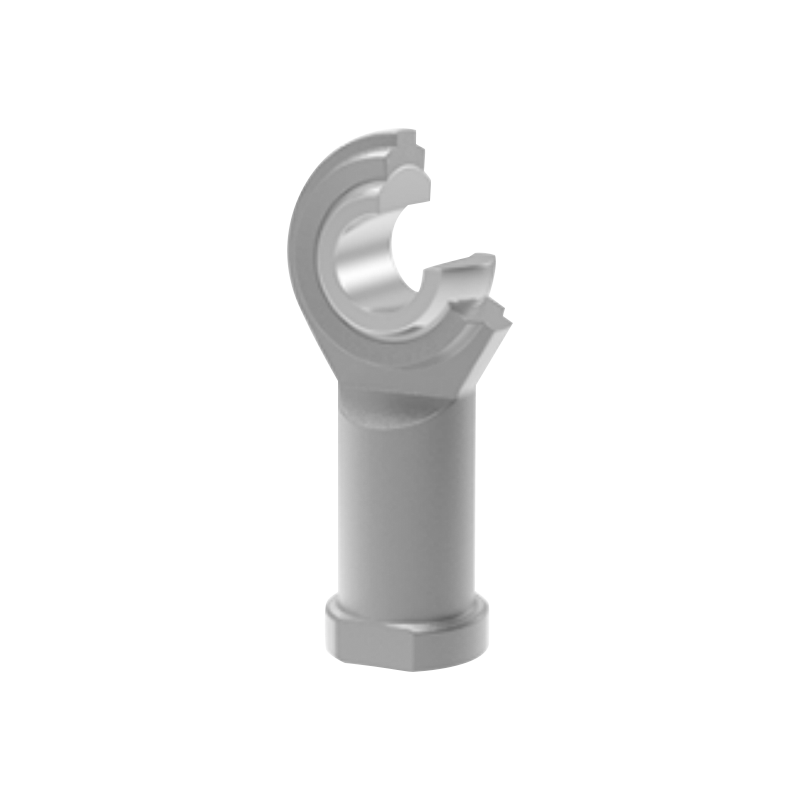

SIZJ12 tilhører familien av hun stang endelager komponenter, preget av en innvendig gjenge som aksepterer en hannbolt eller stang. Den spesifikke 1/2-20 UNF-tråden er en Unified Fine-tråd med 20 tråder per tomme. Denne fine stigningen gir flere mekaniske fordeler fremfor grove gjenger: bedre justeringsoppløsning, høyere strekkspenningsområde og overlegen motstand mot å løsne under vibrasjoner. For automatiseringssystemer hvor nøyaktige stanglengdejusteringer er kritiske, eller for pakkeutstyr som opplever kontinuerlig syklisk vibrasjon, sørger den fine tråden for at innstillingen forblir stabil over tid.

Når du velger mellom hunn- og hannstangender, avhenger valget ofte av monteringsarkitekturen. Hunnstangender som SIZJ12 brukes vanligvis når festepunktet krever en gaffel eller en brakett med et gjennomgående hull, noe som gir en ren og kompakt forbindelse. Den SIZJ12 lager er også tilgjengelig i en venstregjenget variant, betegnet som SILZJ12, for bruksområder som krever justering av spennspenne. Avgjørelsen mellom SIZJ12 vs SILZJ12 venstre gjenger er diktert av behovet for tiltrekking med klokken eller mot klokken under montering eller vedlikehold.

Trådstyrke og engasjement

Med en 1/2-20 UNF-gjenge gir SIZJ12 en høy grad av gjengeinngrepsstyrke, noe som er avgjørende når lageret brukes som et bærende element i strekk. Strekkspenningsområdet til en 1/2-20 UNF-gjenge er ca. 0,1599 sq.in, noe som tilsvarer en belastningskapasitet på over 30 kN for standard stålbolter, som effektivt samsvarer med lagerets statiske belastning. Denne balansen sikrer at tråden ikke blir det svakeste leddet i koblingen.

Et av de mest stilte spørsmålene om SIZJ12 gjelder oppførselen i høye termiske miljøer. Standard stangendelager for høytemperaturapplikasjoner må kjempe med termisk ekspansjon, nedbrytning av smøremiddel og potensielle endringer i materialets hardhet. SIZJ12, med sin helt stålkonstruksjon, takler disse utfordringene eksepsjonelt godt. Termisk utvidelseskoeffisient for herdet karbonstål er omtrent 11–13 µm/m·°C, noe som betyr at ved en temperaturforskjell på 150°C er dimensjonsendringen i en ytre diameter på 30 mm mindre enn 0,06 mm – godt innenfor typiske klaringskrav.

Smørestrategi for ekstrem varme

Mens glideparet stål-på-stål kan fungere uten smøring i korte perioder, krever optimal ytelse i høytemperaturmiljøer et nøye smøreregime. Høytemperaturfett basert på polyurea eller PTFE-fortykkede syntetiske oljer opprettholder sin viskositet opp til 180°C og kan påføres gjennom den medfølgende smørekoblingen. For bruk over 200°C anbefales faste smøremidler som molybdendisulfid (MoS2) eller grafitt. Denne tilpasningsevnen gjør SIZJ12 til et allsidig valg for ovner, ovnsvogner og motorromkoblinger der temperaturene varierer dramatisk.

Nøkkeldata for termisk ytelse: SIZJ12 har blitt validert i kontinuerlig drift ved omgivelsestemperaturer på 180°C med passende høytemperaturfett, og viser mindre enn 5 % økning i radiell klaring etter 5000 oscillasjonssykluser – som viser utmerket termisk stabilitet og slitestyrke.

Allsidigheten til SIZJ12 lager gjør det til en stift på tvers av flere industrisektorer. Hver applikasjon utnytter forskjellige aspekter av ytelsesporteføljen.

Anleggsmaskiner og tungt utstyr

I riket av stangendelager for anleggsmaskiner , er SIZJ12 ofte spesifisert for styrekoblinger, stabilisatorstenger og sylinderfester. Nøkkelkravene her er høy slagfasthet og evnen til å motstå forurensning fra støv og rusk. Stål-på-stål-designen tåler partikkelinntrengning til en viss grad, og de herdede overflatene motstår slitasje fra sand og sementstøv. En typisk gravemaskin bruker dusinvis av stangendelagre i sine hydrauliske og mekaniske ledd, noe som gjør pålitelighet til en toppprioritet for flåteoperatører.

Automatisering og robotsystemer

In automatiseringsstangendelager applikasjoner, presisjon og repeterbarhet er avgjørende. Robotarmer, pick-and-place-enheter og automatiserte veiledede kjøretøyer (AGV) bruker stangender for å koble aktuatorer til ledd. Den høye presisjonen til SIZJ12-boringen og ytre diameter (ISO H7/h6-toleranser) sikrer minimalt spill, noe som betyr nøyaktig posisjonering. For eksempel, i en servodrevet kobling i en emballasjelinje, lar lagerets konsekvente friksjonsmoment servomotoren operere innenfor sine lukkede sløyfekontrollparametere uten uventede momenttopper.

Maskiner for emballasjeindustrien

Den lager for emballasjeindustrien møter ofte høye sykliske rater og periodiske nedvaskingsprosedyrer. Selv om SIZJ12 ikke er korrosjonsbestandig som standard (som karbonstål), spesifiserer mange emballasjeingeniører den i områder som er beskyttet mot direkte fuktighet, eller de påfører et korrosjonsbestandig belegg. Dens evne til å håndtere høyhastighetssvingninger i filmforseglingskjever eller kartongfoldemekanismer gjør den til et populært valg, spesielt når det kombineres med automatiserte smøresystemer som sikrer jevn ytelse over millioner av sykluser.

Å velge rett SIZJ12 lager innebærer mer enn bare å matche dimensjoner. Ingeniører må evaluere en kombinasjon av belastning, hastighet, temperatur og miljøfaktorer. Følgende sjekkliste skisserer de kritiske parameterne som bør vurderes.

• Last inn profil: Bestem ekvivalent dynamisk last (P) basert på faktiske radielle og aksiale krefter. For kombinerte laster, bruk forholdet P = X·Fr Y·Fa, der X og Y er faktorer gitt i lagerkatalogen. Sørg for at P er mindre enn den dynamiske belastningen på 28 kN for ønsket levetid.
• Oscillasjonsfrekvens: For høyfrekvente applikasjoner bør du vurdere friksjonsvarmen som genereres. Stål-på-stål-lagre kan håndtere hastigheter på opptil 2 m/s glidehastighet med riktig smøring. Ved høyere frekvenser bør du vurdere tvungen smøring eller kjøling.
• Temperaturkonvolutt: For kontinuerlig drift over 120°C, velg et høytemperaturfett og bekreft at husmaterialene har kompatible termiske ekspansjonskoeffisienter for å unngå tap av forspenning.
• Miljøtetting: I støvete eller våte omgivelser bør du vurdere å legge til beskyttelsesstøvler eller spesifisere lageret med et korrosjonsbestandig belegg. SIZJ12 i seg selv inkluderer ikke tetninger, så ekstern forsegling kan være nødvendig.
• Krav til feiljustering: Den SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Verifikasjon gjennom beregning

For å illustrere utvelgelsesprosessen, vurder en konstruksjonsutstyrskobling med en radiell topplast på 22 kN og en aksiallastkomponent på 6 kN. Ved å bruke lastfaktorene for et sfærisk glidelager (X=1, Y=2,5 for stål-på-stål), den ekvivalente dynamiske lasten P = 1·22 2,5·6 = 37 kN. Dette overskrider den dynamiske karakteren på 28 kN, noe som indikerer at et større lager eller en reduksjon i aksiallast vil være nødvendig. Dette viser viktigheten av nøyaktig lastanalyse for å forhindre for tidlig feil.

Sammenlignende analyse: SIZJ12 vs. andre Inch-seriens stangender

Selv om SIZJ12 er et høyytende lager, er det nyttig å forstå hvordan det kan sammenlignes med andre vanlige stangender i tommeserien, spesielt når det gjelder belastningskapasitet og gjengestørrelse. Tabellen nedenfor gir en sammenlignende oversikt innenfor samme familie.

Denne sammenligningen fremhever at SIZJ12 opptar en balansert mellomting i inch-serien, og tilbyr en dynamisk belastning på 28 kN som er betydelig høyere enn den mindre SIZJ10, samtidig som den er mer kompakt enn SIZJ14. Dette gjør det til et optimalt valg for applikasjoner der plassbegrensninger utelukker bruken av et større lager, men belastningskravene overstiger mulighetene til mindre alternativer.

Optimalisering av vedlikehold og levetid

For å trekke ut maksimal levetid fra SIZJ12, er en proaktiv vedlikeholdsstrategi avgjørende. Stål-på-stål-designen, selv om den er robust, drar nytte av regelmessig ettersmøring og inspeksjon.

Smøreintervaller

For typiske industrielle applikasjoner som opererer under moderate belastninger og hastigheter, anbefales ettersmøring hver 100. til 200. driftstime. I tunge anleggsmaskiner utsatt for høye støtbelastninger og rusk, kan dette intervallet reduseres til 40–50 timer. Lageret inkluderer en smørenipling for enkel ettersmøring, og bruk av høykvalitets EP (ekstremt trykk) fett med en basisoljeviskositet på ISO VG 150–220 anbefales for de fleste bruksområder.

Slitasjeovervåking

Overvåking av den radielle klaringen er den mest effektive metoden for å vurdere tilstanden til et stål-på-stål sfærisk glidelager. Etter hvert som lageret slites, øker klaringen gradvis. Når den radielle klaringen overstiger 0,15 mm (som er omtrent 2–3 ganger den opprinnelige klaringen på 0,05–0,08 mm), bør lageret skiftes for å forhindre tap av presisjon og økte støtbelastninger på tilstøtende komponenter. Denne målbare slitasjeprogresjonen gir mulighet for planlagt vedlikehold, og reduserer ikke-planlagt nedetid.

Ofte stilte spørsmål (FAQ)

Q1: Hva betyr "SIZJ12"-betegnelsen når det gjelder lagertype og størrelse?

Den "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Q2: Kan SIZJ12 brukes i undervanns- eller svært korrosive miljøer?

Nei, standard SIZJ12 er laget av karbonstål og er ikke korrosjonsbestandig. For marine eller kjemiske miljøer bør rustfritt stål eller korrosjonsbelagte varianter spesifiseres. Alternativt kan utvendig tetning eller en beskyttelsesstøvel brukes for å skjerme lageret mot fuktighet, men den foretrukne løsningen er å velge et lager med et korrosjonsbestandig materiale fra begynnelsen.

Q3: Hva er forskjellen mellom SIZJ12 og SILZJ12?

Den primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

Q4: Hvordan takler SIZJ12 støtbelastninger som er vanlige i anleggsmaskiner?

Den SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

Q5: Er SIZJ12 egnet for høyhastighets rotasjonsapplikasjoner?

Nei, stangendelagre er først og fremst designet for oscillerende eller vippebevegelser, ikke kontinuerlig rotasjon. Glidehastigheten i et sfærisk glidelager bør generelt holdes under 2 m/s. For høyhastighets rotasjonsapplikasjoner vil et konvensjonelt rulleelementlager være mer passende.

Q6: Hvilken smøring anbefales for SIZJ12 ved høye temperaturer?

For temperaturer opp til 120°C er et standard litiumbasert EP-fett akseptabelt. For temperaturer mellom 120°C og 200°C anbefales et syntetisk fett med et polyurea- eller PTFE-fortykningsmiddel og en høyviskøs baseolje. Over 200°C bør faste smøremidler som MoS2 eller grafitt påføres direkte på glideflatene.
