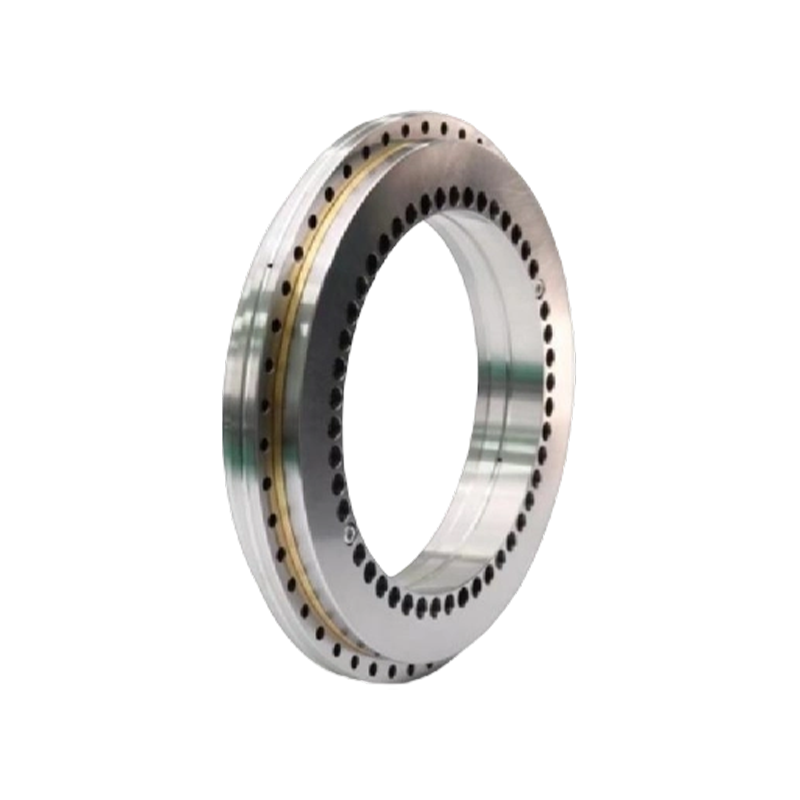

YRT presisjonsplatelager

YRT Precision dreieskivelager består av en skyve/radial husring, en skyve/radial akselring, en skyveskive, to nålerulleholderenheter og et sett med radielle sylindriske ruller. Husringen og akselringen har jevnt fordelte monteringsskruehull. Denne typen lager har høy aksial og radiell belastningskapasitet, høy stivhet og svært høy presisjon.

Contact Us Kontakt oss

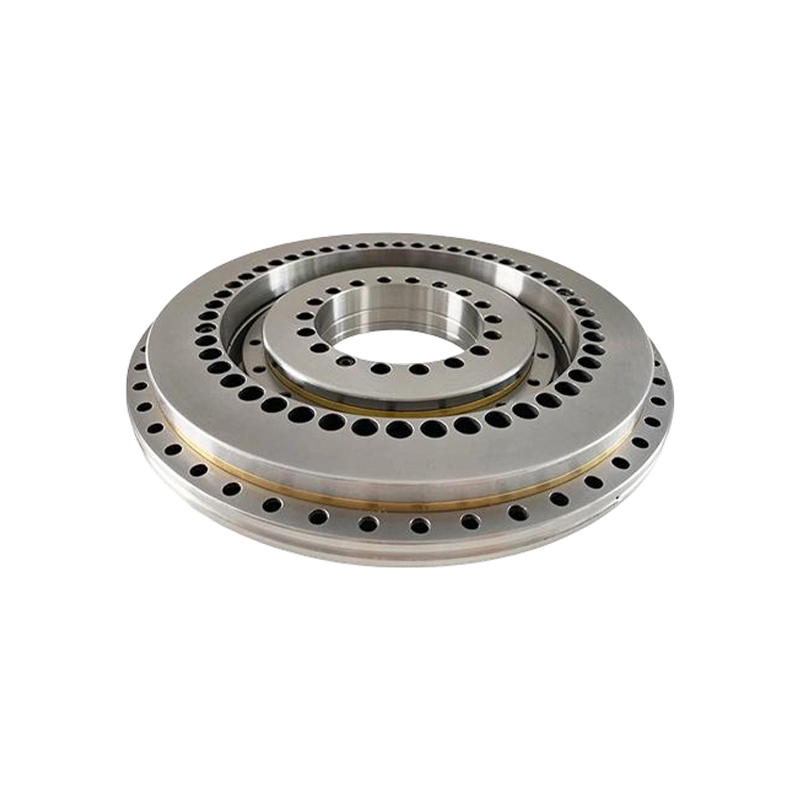

PREV：No previous product NESTE：YRTM Vinkelmåling Lager
  • Beskrivelse
  • Spesifikasjoner
  • Kontakt oss

Funksjoner til YRT roterende bordlager:
1. Kombinert lager:
YRT-lagre er kombinerte lagre, som integrerer funksjonene til radial- og trykklager. De tåler samtidig radielle og aksiale belastninger fra forskjellige retninger og tåler også dreiemoment.
2. Høy presisjon:
YRT-lagre har vanligvis svært høy presisjon, noe som muliggjør nøyaktig rotasjon og posisjonering.
3. Stivhet:
YRT-lagre har høy stivhet, og opprettholder stabilitet under høye belastningsforhold. Applikasjoner som krever store arbeidsbelastninger sikrer bæresikkerhet under høy belastning.
4. Høy dreiemomentkapasitet:
YRT-lagre er designet for å tåle høye momentbelastninger, avgjørende for applikasjoner som krever rotasjon og høy dreiemomentoverføring.
5. Enkel installasjon og vedlikehold:
YRT-lagre har vanligvis en enkel struktur, noe som letter installasjon og vedlikehold. Dette bidrar til langsiktig lagerpålitelighet.

Bruksområder:
YRT-lagre er mye brukt i ulike felt, inkludert industrielle robotarmer, maskinverktøy, utskriftsutstyr, medisinsk utstyr og romfartsutstyr. Deres allsidighet og høye ytelse gjør dem til et foretrukket valg for en rekke ingeniørapplikasjoner.

Forholdsregler for bruk av YRT dreieskivelager:
1. Hold lageret og dets omgivelser rene
Selv mikroskopiske støvpartikler kan påvirke lagrene negativt.
2. Bruk med forsiktighet
Sterke støt under bruk kan forårsake riper og fordypninger, som kan føre til ulykker.
3. Bruk passende verktøy
Unngå å erstatte eksisterende verktøy; bruk kun passende verktøy.
4. Vær oppmerksom på lagerkorrosjon
Svette på hendene kan forårsake rust under drift, så pass på å bruke rene hender og bruk hansker hvis mulig.

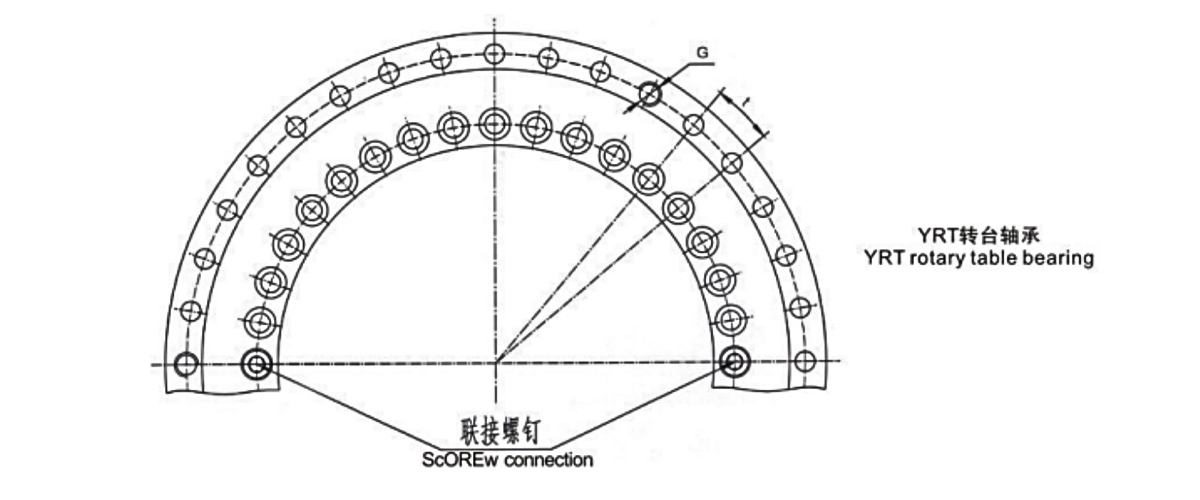

Skru
tilkobling
ANTALL 		Koble til
skruer hull 		Pitch
t 		Stramming
dreieøyeblikk
av  skrue 		Grunnleggende nominell belastning Begrenset hastighet Friksjon
moment 		Vekt Lagertype
Aksial Radial
Dynamisk Statisk Dynamisk Statisk
Ma Ca Coa Cr Cor Fettsmøring
G ANTALL ANTALLXt Nm KN r/min Nm ≈Kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

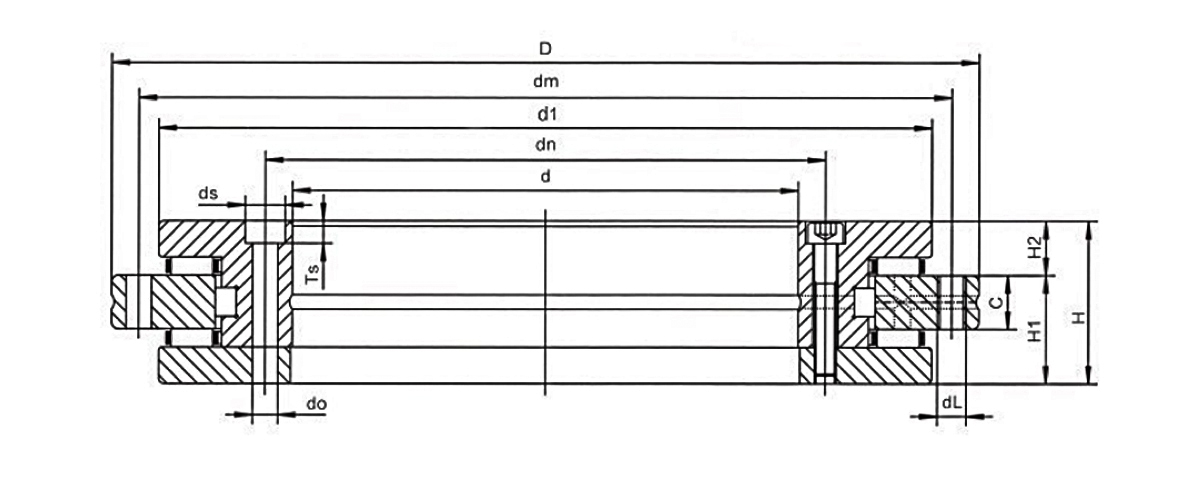

Lagertype Overordnet dimensjon Festehullene
d D H H1 H2 C d1 dn dm Innerring Utvendig ring
Enhet: mm gjør ds Ts ANTALL dL ANTALL
mm mm
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
