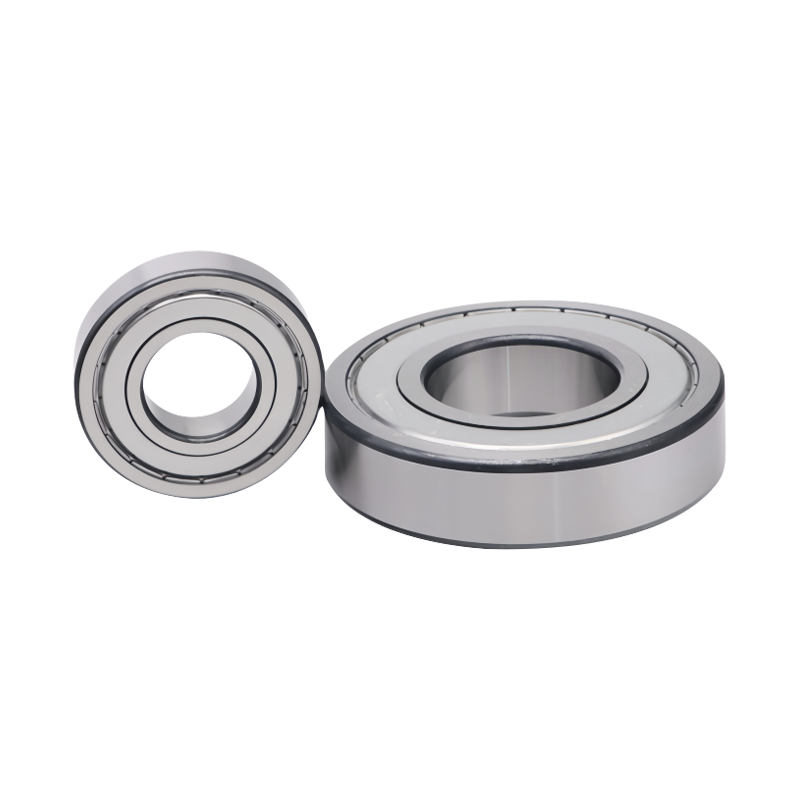

3200 A-2ZTN9/MT33 Dobbeltradsvinkel kontaktkulelager

Name: 3200 A-2ZTN9/MT33 Dobbeltradsvinkel kontaktkulelager
Rating: 5 (99 reviews)

Dobbeltrads vinkelkontaktkulelager (DRACBB) Utformingen av dobbeltrads vinkelkontaktkulelager (DRACBB) er i bunn og grunn det samme som å enkeltrads vinkelkontaktkulelager, men det opptar betydelig mindre aksial plass. DRACBB kan romme radielle belastninger og aksiale belastninger som virker i begge retninger. Den er i stand til å begrense den toveis aksiale forskyvningen av akselen eller huset. Med en typisk kontaktvinkel på 30° gir den et svært stivt lagerarrangement og tåler veltende øyeblikk.

Kontakt oss

FORRIGE:Ingen forrige produkt NESTE:7200 BECBP vinkelkontaktkulelager

Beskrivelse
Spesifikasjoner
Kontakt oss

Lageregenskaper
· Kompakt aksialrom: Krever minimalt med aksial plass.
·Plassbesparende løsning: Egnet for applikasjoner der aksial plass er begrenset, og erstatter ofte til enkeltrads vinkelkontaktkulelager montert i et rygg-mot-rygg-arrangement.
·Kombinert lastekapasitet: Opptar radielle belastninger og aksiale belastninger i begge retninger.
· Momentlastekapasitet: Tåler veltende øyeblikk.
·Stivt lagerarrangement: Gir høy systemtivhet.

Viktige fordeler
·Høy stivhet og lastekapasitet: Tilbyr betydelig høyere stivhet sammenlignet med et enkeltrads vinkelkontaktkulelageroppsett.
·Trippel belastningsevne: Kan samtidig oppta radielle belastninger, toveis aksiale belastninger og veltemomenter.
·Ideell for høy stivhet: Velegnet for applikasjoner som krever høy stivhet.

Bruksområder (applikasjoner)
· Mye brukt i forhjulsnav til biler.
·Oljepumper, rotblåsere, luftkompressorer.
·I likhet med typer girkasser/girkasser.
· Maskinverktøyspindler.

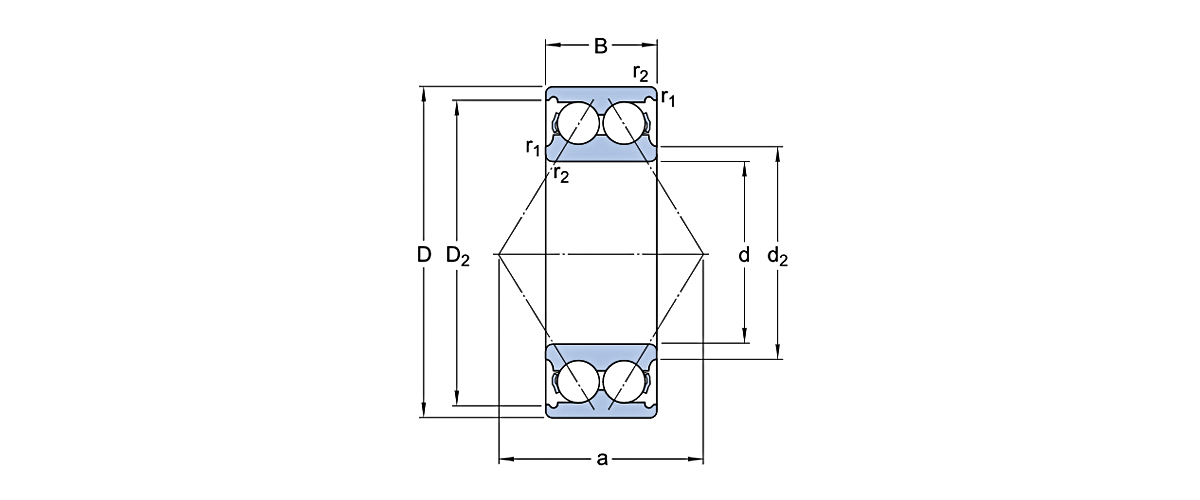

Grunndimensjoner			Grunnleggende belastningsgrad		Hastighetskarakterer		Messe	Modelllllll
Grunndimensjoner			dynamisk	statistikk	Referansehastighet	Begrensende hastighet	Messe	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
10	30	14	6.849	3.87	23400	21600	0.051	3200 A-2ZTN9/MT33 Lager
10	30	14	6.849	3.87	23400	21600	0.051	3200 ATN9 lager
10	30	14	6.849	3.87		15300	0.051	3200 A-2RS1TN9/MT33 Lager
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 A-2ZTN9/MT33 Lager
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 ATN9 lager
12	32	15.9	9.09	5.04		13500	0.058	3201 A-2RS1TN9/MT33 Lager
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 Lager
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 ATN9 lager
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 Lager
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2Z pilsner
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2ZTN9/MT33 Lager
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 lager
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1 Lager
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1TN9/MT33 Lager
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 Lager
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9 lager
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 Lager
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2Z Lager
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 Lager
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 lager
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1 Lager
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 Lager
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A Lager
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2Z pilsner
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2ZTN9/MT33 Lager
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9 lager
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1 Lager
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1TN9/MT33 Lager
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A Lager
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2Z Lager

Grunndimensjoner			Grunnleggende belastningsgrad		Hastighetskarakterer		Messe	Modelllllll
Grunndimensjoner			dynamisk	statistikk	Referansehastighet	Begrensende hastighet	Messe	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 Lager
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 lager
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1 Lager
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 Lager
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A Lager
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2Z pilsner
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 Lager
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1 Lager
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 Lager
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A Lager
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2Z pilsner
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 Lager
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 lager
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1 Lager
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 Lager
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A Lager
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2Z pilsner
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 Lager
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9 lager
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1 Lager
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 Lager
30	72	30.2	38.25	27	9000	8100	0.52	3306 A Lager
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2Z Lager
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 Lager
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 lager
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1 Lager
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 Lager
35	72	27	36.45	27	8100	8100	0.44	3207 A Lager
35	72	27	36.45	27	8100	8100	0.44	3207 A-2Z pilsner
35	72	27	36.45	27	8100	8100	0.44	3207 A-2ZTN9/MT33 Lager

Grunndimensjoner			Grunnleggende belastningsgrad		Hastighetskarakterer		Messe	Modelllllll
Grunndimensjoner			dynamisk	statistikk	Referansehastighet	Begrensende hastighet	Messe	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9 lager
35	72	27	36.45	27		5670	0.44	3207 A-2RS1 Lager
35	72	27	36.45	27		5670	0.44	3207 A-2RS1TN9/MT33 Lager
35	80	34.9	47.43	37.35	8100	7200	0.74	3307 DJ1 Peiling
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A Lager
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2Z pilsner
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2ZTN9/MT33 Lager
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 lager
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1 Lager
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1TN9/MT33 Lager
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A Lager
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2Z pilsner
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 Lager
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9 lager
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1 Lager
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 Lager
40	90	36.5	44.46	37.35	7200	6300	0.93	3308 DNRCBM-lager
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A Lager
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2Z pilsner
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 Lager
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 lager
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1 Lager
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 Lager
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DMA-lager
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9 Lager
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A Lager
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2Z Lager
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 Lager
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 lager
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1 Lager

Grunndimensjoner			Grunnleggende belastningsgrad		Hastighetskarakterer		Messe	Modelllllll
Grunndimensjoner			dynamisk	statistikk	Referansehastighet	Begrensende hastighet	Messe	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 Lager
45	100	39.7	55.62	46.8	6750	5670	1.25	3309 DNRCBM Lager
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A Lager
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A-2Z Lager
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 Lager
45	100	39.7	67.5	47.7		4320	1.25	3309 A-2RS1 Lager
45	100	39.7	71.37	62.55	6750	5670	1.25	3309 DMA-lager
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A Lager
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2Z pilsner
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2ZTN9/MT33 Lager
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 ATN9 lager
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1 Lager
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1TN9/MT33 Lager
50	110	44.4	73.71	62.55	6030	5040	1.95	3310 DNRCBM-lager
50	110	44.4	84.24	76.5	6030	5040	1.95	3310 DMA-lager
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A Lager
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-2Z pilsner
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9 lager
50	110	44.4	85.5	62.55		3870	1.95	3310 A-2RS1 Lager
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A Lager
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A-2Z pilsner
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 lager
55	100	33.3	54.9	46.8		4050	0.91	3211 A-2RS1 Lager
55	120	49.2	86.04	74.7	5400	4770	2.65	3311 DNRCBM Lager
55	120	49.2	99.9	90	5400	4500	2.65	3311 DMA-lager
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A Lager
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A-2Z pilsner
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 lager
55	120	49.2	100.8	73.35		3420	2.65	3311 A-2RS1 Lager
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A Lager

Grunndimensjoner			Grunnleggende belastningsgrad		Hastighetskarakterer		Messe	Modelllllll
Grunndimensjoner			dynamisk	statistikk	Referansehastighet	Begrensende hastighet	Messe	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A-2Z pilsner
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 lager
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1 Lager
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1TN9/MT33 Lager
60	130	54	114.3	85.5	5040	4500	2.8	3312 A Lager
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-2Z Lager
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A Lager
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A-2Z Lager
65	120	38.1	72.54	66.15		3240	1.75	3213 A-2RS1 Lager
65	140	58.7	124.2	109.8	4770	4050	4.1	3313 DNRCBM Lager
65	140	58.7	131.4	99	4770	4050	4.1	3313 A Lager
65	140	58.7	131.4	99	4770	4050	4.1	3313 A-2Z Lager
70	125	39.7	79.56	72	5040	4050	1.9	3214 A Lager
70	125	39.7	79.56	72	5040	4050	1.9	3214 A-2Z pilsner
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A Lager
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A-2Z Lager
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A Lager
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A-2Z pilsner
75	160	68.3	158.4	126	4050	3600	5.6	3315 A Lager
75	160	68.3	158.4	126	4050	3600	5.6	3315 A-2Z Lager
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 A Lager
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 A Lager
85	150	49.2	111.6	99	4050	3420	3.4	3217 A Lager
85	180	73	187.2	158.4	3600	3240	8.3	3317 A Lager
90	160	52.4	117	108	3870	3240	4.15	3218 A Lager
90	190	73	187.2	162	3420	3060	9.25	3318 A Lager
95	170	55.6	143.1	131.4	3600	3060	5	3219 A Lager
95	200	77.8	216	194.4	3240	2880	11	3319 A Lager
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 A pilsner
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 A Lager

Grunndimensjoner			Grunnleggende belastningsgrad		Hastighetskarakterer		Messe	Modelllllll
Grunndimensjoner			dynamisk	statistikk	Referansehastighet	Begrensende hastighet	Messe	Lager nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Lager nr.
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 A Lager
110	240	92.1	261.9	274.5	2700	2340	19	3322 A Lager
120	190	66	163.8	208.8	3060	3240	7.08	305256 D Lager
150	225	73	163.8	238.5	1530	1800	5.52	305286 D Lager
150	230	70	182.7	256.5	2520	2700	10.6	305283 D Lager
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA Lager
160	215	56	121.5	198	2520	2700	5.67	305608 Lager
160	215	56	121.5	198	2520	2700	5.45	305608 B Lager
160	240	76	210.6	301.5	2340	2520	11.4	305183 Lager
170	260	84	252.9	364.5	2160	2340	16.8	305180 Lager
180	250	70	171	256.5	2160	2340	9.67	305288 DA Lager
180	259.5	66	202.5	279	2160	2340	11	305262 D Lager
190	269.5	66	243	373.5	1980	2160	11	305338 D Lager
200	279.5	76	217.8	342	1710	2160	13.7	305428 D Lager
200	280	80	217.8	342	1980	2160	15.9	305393 Lager
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D Lager
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA Lager
220	309.5	76	280.8	468	1800	1800	17.7	305272 D Lager
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA Lager
220	309.5	76	280.8	468	1800	1800	17.7	305272 DB-lager
230	329.5	80	315.9	540	1710	1800	21.9	305264 D Lager
260	369.5	92	357.3	639	1530	1530	30	305270 D Lager
280	389.5	92	362.7	675	1440	1440	33.2	305269 D Lager

Ingeniørkunst for fremtidens bevegelse

Om UKL

Grunnlagt i 2020, er UKL Bearing Manufacturing Co., Ltd. (Wuxi) Kina 3200 A-2ZTN9/MT33 Dobbeltradsvinkel kontaktkulelager leverandører og OEM/ODM 3200 A-2ZTN9/MT33 Dobbeltradsvinkel kontaktkulelager selskap, en integrert industri- og handelsbedrift som fokuserer på presisjonsproduksjon, og kombinerer FoU, produksjon og salg.
Selskapet spesialiserer seg på høyytelseslagerløsninger og gir teknisk støtte til globale industrier med ekstremt høye krav til presisjon og pålitelighet.

Med mer enn 200 dyktige fagfolk og en fullt modernisert produksjonsbase dekker UKL sine fasiliteter hele produksjonsprosessen — smiing, gløding, dreiing, varmebehandling, sliping og automatisert montering.
Ved å utnytte over 15 års OEM/ODM-eksporterfaring, svarer UKL raskt på kundebehov og tilbyr fleksible og tilpassede tjenester for kunder over hele Europa, Asia, Afrika og Midtøsten.

Mer om oss Ukl Bearing Manufacturing Co.,Ltd

0+

år

Bransjeerfaring
0+

Modellmangfold
0+

Antall ansatte
0

$

Årlig eksportverdi

Æresbevis

Nyheter

Hvordan velge ZKLDF100-lager for høyhastighets roterende bord: dimensjoner, belastningskapasitet og monteringsveiledning
08 Oct, 2026
Innenfor presisjonsbevegelseskontroll er etterspørselen etter lagre som samtidig kan håndtere aksiale, radielle og vippemomenter nådeløs. Den ZKLDF100 lagre representerer en spesialis...

LES MER
Hva gjør XSU080168 krysset rullelager til industristandarden for presisjonsroterende applikasjoner?
01 Oct, 2026
Forstå XSU080168 krysset rullelager Når presisjon, stivhet og momentbelastningskapasitet konvergerer, fremstår XSU080168 som en kritisk komponent i roterende maskineri. Denne tynnve...

LES MER
RB2508 lagre for robotarmer: muliggjør presis bevegelse og utvidet levetid
24 Sep, 2026
Hvorfor robotstyrt krever mer enn et standardlager Robotstyrt operatør under en unik kombinasjon av begrensninger. De må være lette, men likevel stive nok til å motstå nedbøyning under bel...

LES MER
Hva gjør SI5TK-lager til den ideelle vedlikeholdsfrie løsningen for miniatyrkoblinger?
17 Sep, 2026
Forstå SI5TK-lageret i Precision Motion Systems Når ingeniører og innkjøpsspesialister søker etter en kompakt, selvsmørende stangende som eliminerer behov for konstant smøring, SI5TK...

LES MER
