Hvordan velge riktig vinkelkontaktkulelager for høyhastighetsapplikasjoner?

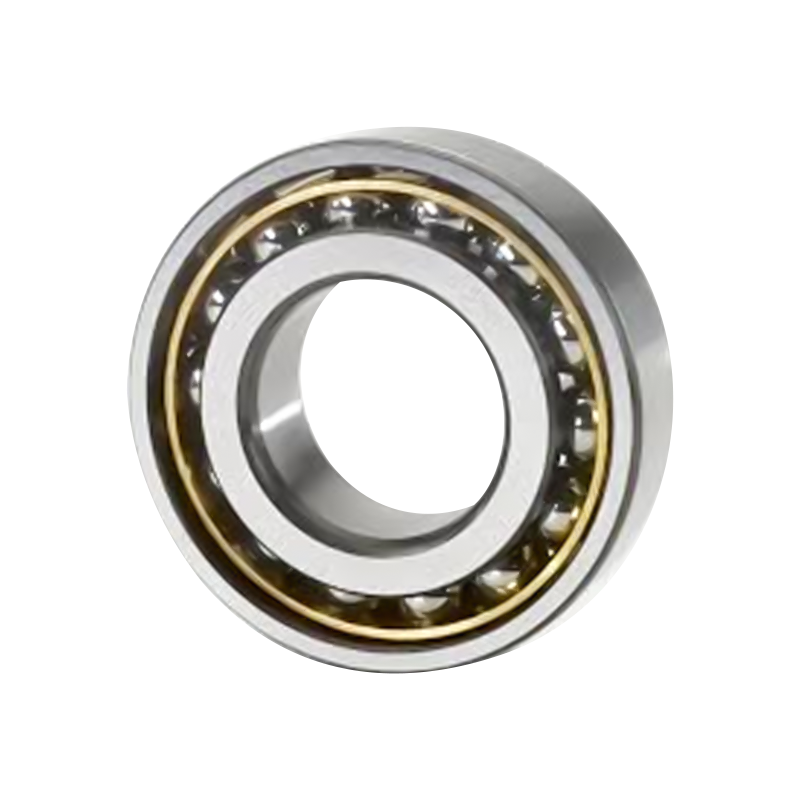

Å velge den optimale rullekomponenten for høyhastighets roterende maskineri krever en dyp forståelse av driftsforhold, intern geometri og termisk styring. Blant presisjonsmaskiner, vinkelkontaktkulelager er det foretrukne valget på grunn av deres evne til å håndtere kombinerte radielle og aksiale belastninger samtidig som de opprettholder høye rotasjonshastigheter.

Forstå kravene til høyhastighetsdrift

Høyhastighetsapplikasjoner – som maskinverktøyspindler, turboladere, høyfrekvente motorer og romfarts hjelpekraftenheter – stiller unike krav til lagerytelse. De primære utfordringene inkluderer sentrifugalkraftøkning, termisk ekspansjon, nedbrytning av smørefilm og ustabilitet i buret. Et lager som yter godt ved moderate hastigheter kan svikte for tidlig under høye rotasjonshastigheter på grunn av overdreven varmeutvikling eller utilstrekkelig intern klaring.

For å møte disse utfordringene må ingeniører evaluere flere parametere: kontaktvinkel, presisjonsgrad, burmateriale, smøremetode og forhåndsbelastning. Riktig kombinasjon sikrer lav temperaturstigning, høy stivhet og forlenget levetid.

Hvorfor vinkelkontaktkulelager Excel ved høye hastigheter

I motsetning til dype sporkulelager, er vinkelkontaktkulelagre designet med en spesifikk kontaktvinkel mellom kulene og løpebanene. Denne vinkelen lar dem støtte betydelige aksiale belastninger samtidig som de muliggjør høye rotasjonshastigheter. Jo mindre balldiameteren er i forhold til stigningssirkelen, og jo lettere buret er, desto lavere er sentrifugalkraften ved høye hastigheter.

For de fleste høyhastighets industrielle applikasjoner foretrekkes lagre med 15° eller 25° kontaktvinkel fremfor lager med 40°. Den reduserte kontaktvinkelen senker den genererte varmen og tillater en høyere begrensende hastighet. Når du ser på et 7308-lagerdatablad, indikeres kontaktvinkelen med suffikser som "AC" (25°) eller "B" (40°). For ultra-høyhastighets spindler kan en 15°-versjon spesifiseres, selv om det er mindre vanlig i 7308-størrelsen.

7308-lagerserien som en kasusstudie

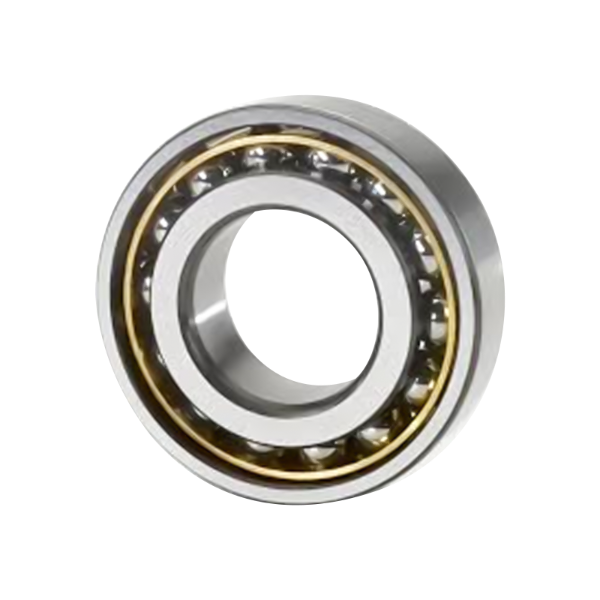

7308-lageret er et middels stort vinkelkontaktkulelager med 40 mm boring, 90 mm utvendig diameter og 23 mm bredde. Den er mye brukt i generelle spindler, pumper, kompressorer og girkasser. Dens popularitet stammer fra balansen mellom lastekapasitet og hastighetsevne. Innen 7308-familien eksisterer det imidlertid flere variasjoner som påvirker høyhastighetsytelsen betydelig.

Nøkkelvariasjoner i 7308-familien

Ved innkjøp for høyhastighetsapplikasjoner er merddesignet og materialet avgjørende. Polyamid (nylon) bur er lette og tilbyr utmerkede høyhastighetsegenskaper. 7308 BEP-lageret representerer en vanlig variant med polyamidholder og 40° kontaktvinkel. Mens 40°-vinkelen gir høyere aksial stivhet, genererer den mer varme enn en 25°-motpart. For virkelig høyhastighetsapplikasjoner foretrekker noen ingeniører AC-typen med et messing- eller KIT-bur.

Tabellen nedenfor oppsummerer hovedvariantene som er relevante for høyhastighetsvalg.

For applikasjoner der hastighetsbegrensning er den primære begrensningen, kan et 7308-lager med 25° kontaktvinkel og en lett kasse være overlegen de mer vanlige 40°-typene, selv om aksiallastkapasiteten er noe redusert.

Velge basert på intern klaring og forhåndsbelastning

Høyhastighetsdrift krever nøye kontroll av intern klaring. Ved høye hastigheter presser sentrifugalkraften kulene utover, og den indre ringen utvider seg mens den ytre ringen kan forbli kjøligere. Dette kan føre til en reduksjon i intern radiell klaring og kan føre til interferens eller overdreven forhåndsbelastning. Derfor bør et lager beregnet for høye hastigheter starte med en større indre klaring enn normalt, typisk klasse C3 eller til og med C4.

For vinkelkontaktkulelager brukt i par eller sett er forspenning en avgjørende faktor. Lett forspenning er nesten alltid spesifisert for høyhastighetsspindler, mens tung forspenning er reservert for lavhastighets- og høystivhetsapplikasjoner. Produsenter tilbyr forhåndsbelastningsklasser (f.eks. lett, middels, tung) som direkte påvirker den maksimalt oppnåelige rotasjonshastigheten.

Ved evaluering av et 7308-lager for en spindel på 10 000 o/min, er lett forspenning med C3-klaring et typisk utgangspunkt. I motsetning til dette kan et 7308 BEP-lager bestilt med middels forspenning overopphetes over 8 000 o/min med mindre spesielle kjøletiltak blir tatt i bruk.

Burmaterialer og deres rolle i hastighet

Buret skiller og styrer rulleelementene. Ved høye hastigheter blir merdmasse og friksjon dominerende. Lette materialer reduserer sentrifugalbelastningen på burarmene. Nedenfor er en sammenligning av vanlige burmaterialer for vinkelkontaktkulelager.

For de fleste høyhastighetsapplikasjoner under 120°C driftstemperatur, gir et polyamidbur det beste hastighet-til-kostnadsforholdet. Dette forklarer populariteten til 7308 BEP-lageret i generell høyhastighets roterende utstyr.

Smørestrategi for høyhastighets vinkelkontaktkulelager

Smøring er uten tvil den viktigste faktoren som påvirker høyhastighetslagers levetid. To hovedmetoder brukes: olje-luftsmøring (oljetåke eller oljestråle) og fettsmøring. Hver har forskjellige fartsgrenser.

• Fettsmøring er enklere og renere, men basisoljens viskositet og fortykningsmiddeltypen begrenser hastigheten. Høyhastighetsfett med syntetiske oljer (PAO eller ester) og lavviskøse basisoljer kreves. For et 7308-lager støtter fettsmøring vanligvis hastigheter opp til 60–70 % av oljesmurt grense.
• Olje-luftsmøring gir de høyeste hastighetene. En presis mengde olje injiseres i en luftstrøm, og avkjøler lageret mens det smøres. Denne metoden er obligatorisk for spindler med ultrahøy hastighet over 20 000 o/min i 40 mm boringsklassen.

Når du velger et 7308-lager for en kontinuerlig høyhastighetsapplikasjon, bekrefter du smøremiddelets hastighetsparameter (n*dm-verdi). dm-verdien (stigningsdiameter i mm × rotasjonshastighet i rpm) for et 7308-lager er omtrent 65 mm × rpm. For dm-verdier over 500 000 blir fett marginalt, og olje-luft anbefales.

Presisjonsklasser: Når er de nødvendige?

Høyhastighetsapplikasjoner krever god kjørenøyaktighet for å unngå vibrasjoner og ubalanse. Presisjonsklasser følger standarder som ISO P6, P5 og P4 (eller ABEC 3, 5, 7). Et standard 7308-lager er vanligvis P0 (normal), egnet for generelle industrielle hastigheter opp til moderate rpm. For høyhastighetsspindler er ofte P5 eller til og med P4 spesifisert.

Tabellen nedenfor samsvarer med presisjonsklasse med typiske høyhastighetsapplikasjoner.

For de fleste brukere som vurderer et 7308 BEP-lager i høyhastighetsmiljøer, er P5 den anbefalte minimumspresisjonsgraden for å unngå vibrasjonsindusert slitasje.

Vanlige utvalgsfeil å unngå

Selv erfarne ingeniører velger noen ganger feil for høye hastigheter. De hyppigste feilene inkluderer:

• Å velge en 40° kontaktvinkel når en 25° ville være tilstrekkelig. Mens 40° gir høyere aksial stivhet, genererer den mer varme. For hastighetsdominerte applikasjoner er et 25° vinkelkontaktkulelager ofte overlegent.
• Ignorerer smøremiddelets hastighetsgrense. Et høykvalitetslager med et uegnet fett vil raskt svikte. Sjekk alltid fettets hastighetsfaktor (n*dm) rangering.
• Overbelastning. For mye forspenning øker friksjon og varme. Ved høye hastigheter er lett forspenning nesten alltid riktig.
• Velge et lukket (forseglet) lager for høy hastighet. Tetninger tilfører friksjon og varme. For hastigheter over ca. 8000 rpm på et 7308-lager er åpne design med oljesmøring nødvendig.
• Bruk av stålbur uten tilstrekkelig oljestrøm. Stålbur krever mer smøremiddel for å håndtere glidende friksjon; polyamid- eller PEEK-bur er i seg selv mer hastighetsdyktige.

Praktiske trinn for spesifikasjon

Når du spesifiserer et vinkelkontaktkulelager for en høyhastighets roterende enhet, følg denne sekvensen:

Bestem ønsket hastighet i rpm og borestørrelsen. For et 7308-lager, bekreft at akseldiameteren er 40 mm.

Beregn n*dm-verdien. Hvis det overstiger 400 000, planlegg for oljesmøring.

Velg kontaktvinkel. Bruk 25° for hastighetsprioritet, 40° for aksiallastprioritet.

Velg burmaterialet. Polyamid for generell høy hastighet, PEEK for ekstreme forhold.

Spesifiser intern klaring – C3 minimum.

Velg forhåndsbelastning: lett for høy hastighet, middels for moderat hastighet med god stivhet.

Bestem deg for presisjonsklasse: P5 for de fleste høyhastighetsspindler, P4 for ultrapresisjon.

Bekreft smøremetode og smøremiddeltype med produsentens data.

For et 7308 BEP-lager påført i en generell spindel opp til 9000 rpm, vil fettsmøring med syntetisk høyhastighetsfett, lett forspenning og P5-presisjon danne en balansert spesifikasjon.

Ofte stilte spørsmål (FAQ)

Q1: Kan et standard 7308-lager brukes i høy hastighet?
Et standard 7308-lager med stålbur, normal klaring og fettsmøring er begrenset til moderate hastigheter (vanligvis under 5000 o/min). For høyhastighetsbruk kreves en versjon med polyamidbur, C3-klaring og passende smøremiddel.

Q2: Hva er forskjellen mellom et 7308-lager og et 7308 BEP-lager?
7308-lageret refererer vanligvis til basedesignet med uspesifisert bur og klaring. 7308 BEP-lageret indikerer spesifikt en 40° kontaktvinkel med et glassfiberforsterket polyamidbur, som gir lavere sentrifugalmasse og høyere hastighet enn versjoner med stålbur.

Q3: Hvilket smøremiddel er best for høyhastighets vinkelkontaktkulelager?
For hastigheter under n*dm 500 000 er et syntetisk fett med en lavviskøs baseolje (f.eks. PAO 32 eller 46) egnet. Over denne terskelen er det nødvendig med olje-luftsmøring med en veldig lett olje (ISO VG 10–22).

Q4: Hvordan vet jeg om jeg trenger P5-presisjon for 7308-lageret mitt?
Hvis applikasjonen din kjører over 8000 rpm og krever lav vibrasjon (f.eks. CNC-spindel, slipespindel), spesifiser P5. For pumper eller vifter med lignende hastigheter kan P0 eller P6 være akseptable.

Q5: Kan jeg erstatte et 7308 AC-lager med et 7308 BEP-lager?
Bare hvis den aksiale lastretningen og størrelsen er kompatible. AC-typen har 25° kontaktvinkel, mens BEP har 40°. Utskifting krever å sjekke om systemet tåler den høyere varmeutviklingen til 40°-designet og om endringen i aksial stivhet er akseptabel.

Konklusjon

Å velge riktig vinkelkontaktkulelager for høyhastighetsapplikasjoner krever balansering av kontaktvinkel, burmateriale, innvendig klaring, forspenning, smøring og presisjonsgrad. 7308-lagerfamilien tilbyr en allsidig plattform, med 7308 BEP-lageret som gir en sterk løsning for spindler for generell bruk med moderat hastighet. For ekte høyhastighetsdrift, prioriter en 25° kontaktvinkel, lette polyamid- eller PEEK-bur, lett forspenning og oljesmøring der n*dm overstiger 500 000. Ved å følge den strukturerte tilnærmingen som er skissert ovenfor, kan ingeniører oppnå lang levetid og stabil ytelse selv under krevende rotasjonshastigheter.
