Slik installerer du en 2206 AV Nilos-ring (trinn-for-trinn-veiledning)

For å installere riktig 2206 AV Nilos Ring, plasser den slik at den konvekse (åpne) siden peker mot lagerbanen. Ringen må sitte i flukt mot lagerets ytre ring. 2206 AV Nilos Ring har en designklaring c = 0,3 mm som må forbli fri for forvrengning. Bruk en flat drift eller en press med jevn kraft rundt omkretsen – aldri hammer direkte på tetningen.

Hva gjør 2206 AV Nilos Ring annerledes

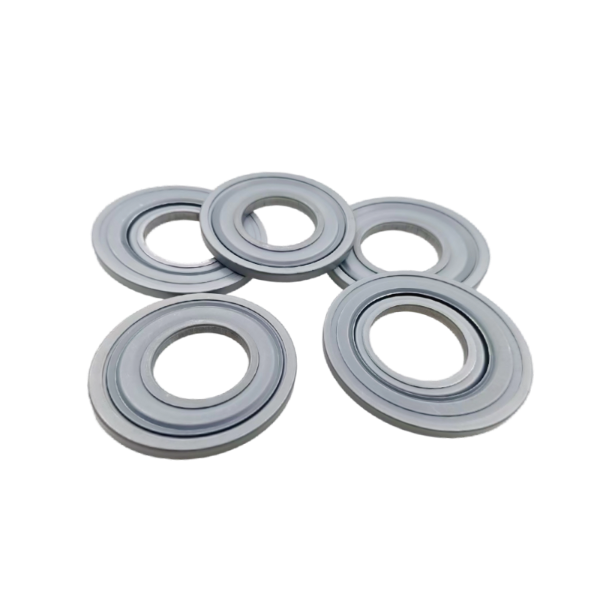

2206 AV Nilos Ring er en presisjonsmetalllabyrinttetning, ikke en gummileppetetning. Den består av en formet stålring med spesifikk geometri. I henhold til stogarddimensjoner har denne Nilos-ringen en indre diameter (d) på 30 mm, ytre diameter (D) på 56,2 mm, bredde (a) på 44 mm og leppehøyde (i) på 2,5 mm. Ståltykkelsen (c) er 0,3 mm. Denne stive designen skaper en berøringsfri labyrint som holder på fett samtidig som den tillater fri rotasjon, i motsetning til gummitetninger som skaper friksjon og slitasje.

Trinn-for-trinn installasjon av 2206 AV Nilos Ring

1. Inspiser lager- og husboringen

Før du installerer 2206 AV Nilos Ring, kontroller at lagerets ytre ring og husskulder er rene, tørre og fri for grader. Enhver partikkel større enn 0,05 mm kan løfte Nilos-ringen og ødelegge den nøyaktige 0,3 mm-klaringen.

2. Identifiser riktig orientering

Hold 2206 AV Nilos-ringen med den åpne siden (siden med et synlig spor eller fordypning) vendt mot lagerets indre ring. Den flatere, lukkede siden skal vende utover. Installering av denne Nilos-ringen bakover vil fange rusk mot lageret, noe som forårsaker rask slitasje.

3. Påfør jevnt setetrykk

Bruk en arborpresse eller hydraulisk presse med en flat hylse som bare kontakter den ytre kanten av 2206 AV Nilos Ring. Anbefalt setekraft er 1,5 – 3,0 kN. Hvis en presse ikke er tilgjengelig, bruk en klubbe med myk overflate og en rørformet drift som matcher den ytre diameteren (56,2 mm). Bank i et stjernemønster – 6 til 8 lette trykk – for å forhindre vipping.

4. Bekreft endelig klaring og justering

Etter å ha satt inn 2206 AV Nilos Ring, skal det radielle gapet mellom ringen og lagerets indre ring være 0,2 – 0,4 mm. Bruk en følemåler på fire punkter (0°, 90°, 180°, 270°). En variasjon større enn 0,1 mm indikerer feiljustering. Den aksiale klaringen (c) må forbli på den utformede 0,3 mm – enhver reduksjon betyr at Nilos-ringen er deformert.

Kritiske dimensjoner for 2206 AV Nilos Ring

Nøyaktig montering av denne Nilos-ringen avhenger av å tilpasse tetningen til lagerdimensjonene. Nedenfor er de viktigste toleransene:

• Indre diameter (d) : 30,0 mm ±0,1 mm
• Ytre diameter (D) : 56,2 mm 0,1 / -0,0 mm
• Bredde (a) : 44,0 mm ±0,2 mm
• Leppehøyde (i) : 2,5 mm ±0,05 mm
• Metalltykkelse (c) : 0,3 mm ±0,02 mm

Avvik utover disse toleransene vil enten låse lageret (hvis Nilos-ringen er for stram) eller tillate forurensning å trenge inn (hvis for løst). Mål alltid før installasjon.

Vanlige feil ved montering av en Nilos-ring

• Omvendt orientering : Den 2206 AV Nilos Ring kan ikke rense rusk når den er installert baklengs. Fett slipper ut inne 50–100 timer i stedet for å vare tusenvis av timer.
• Overstramming eller direkte hamring : Forvrengning endrer c = 0,3 mm klaring til nær null. Nilos-ringen gnis på den indre ringen, og forårsaker varme og støy i løpet av minutter etter drift.
• Eksentriske sitteplasser : Den ene siden av Nilos-ringen sitter dypere enn den andre. Dette skaper et variabelt gap (0,1 mm til 0,5 mm), slik at partikler større enn 150 µm å gå inn i lageret.
• Bruker en underdimensjonert drift : En avdrift mindre enn 56,2 mm konsentrerer kraft på leppen av Nilos-ringen, og deformerer permanent den delikate labyrintprofilen.

Unngå disse feilene ved å bruke et presseverktøy med riktig størrelse (kontaktdiameter = 56,2 mm ) og dobbeltsjekke orienteringen før du setter den 2206 AV Nilos Ring .

Slik bekrefter du en vellykket Nilos-ringinstallasjon

Etter å ha trykket på 2206 AV Nilos Ring inn i huset, utfør to raske verifikasjonskontroller:

• Rotasjonstest : Vri lagerets indre ring for hånd. Den må rotere jevnt uten skrapelyd . Enhver motstand betyr at Nilos-ringen berører den roterende delen.
• Flush setesjekk : Den outer edge of the 2206 AV Nilos Ring bør være innfelt eller nedfelt inntil 0,1 mm under husets overflate. Utstikk større enn 0,2 mm indikerer ufullstendig sete.

Hvis begge betingelsene er oppfylt, gir denne Nilos-ringen den tiltenkte labyrinteffekten – holder på fett og blokkerer grovt støv (partikler <30 µm er vanligvis ufarlige).

Verktøy som kreves for å installere 2206 AV Nilos Ring

• Arborpresse eller hydraulisk presse (anbefalt kraft: 1,5 – 3,0 kN )
• Flat, rørformet drift med indre diameter >30 mm og ytre diameter 56,2 mm
• Følermålersett (0,05 mm til 1,0 mm)
• Ren, lofri klut og isopropylalkohol
• Digital skyvelære (for å bekrefte d=30 mm and D=56,2 mm før installasjon)

Bruk av riktige verktøy forhindrer forvrengning og sikrer 0,3 mm designklaringen til Nilos-ringen opprettholdes.

Vanlige spørsmål om 2206 AV Nilos Ring

Kan 2206 AV Nilos Ring gjenbrukes etter fjerning?

Nei. 2206 AV Nilos Ring er en presisjonsformet metallkomponent som deformeres litt under pressing. Fjerning endrer nesten alltid c=0,3 mm tykkelse eller skaper flate flekker på labyrintprofilen. Bruk alltid en ny Nilos-ring for pålitelig forsegling.

Hvilken husboring kreves for denne Nilos-ringen?

2206 AV Nilos Ring krever en husboring på 56,2 mm H7-toleranse (vanligvis 56,2 0,03 / -0,0 mm). En boring større enn 56,25 mm vil ikke sikre Nilos-ringen – den kan spinne eller falle ut. Hvis boringen er slitt, bruk en festemasse spesifisert for metalltetninger eller bytt ut huset.

Bør smøremiddel påføres Nilos-ringen før installasjon?

Smør husboringen og den ytre kanten av 2206 AV Nilos-ringen lett med et tynt fett (f.eks. NLGI 2). Ikke la fett komme inn i labyrintsporet på Nilos-ringen – det kan trekke til seg slipestøv. Den indre klaringen c = 0,3 mm bør forbli tørr for å fungere som en ekte labyrint.

Hvordan er en Nilos-ring sammenlignet med en gummitetningsring?

I motsetning til gummitetninger som skaper friksjon (0,1–0,3 Nm dragmoment), er 2206 AV Nilos Ring en berøringsfri metalltetning – den gir nesten null friksjon. Gummitetninger svikter over 100°C mens denne Nilos-ringen tåler 200°C. En Nilos-ring kan imidlertid ikke tette mot væsker eller veldig fint støv (<10 µm) like effektivt som en kontaktleppetetning. Velg basert på dine driftsforhold.

Ytelsesforventninger etter korrekt Nilos ringmontering

Når 2206 AV Nilos Ring er riktig installert (åpen side mot lager, jevn 0,3 mm klaring, ingen forvrengning), vil lageret oppnå:

• Fettretensjon: >95 % av originalt fett etter 2000 timer ved moderate hastigheter (3000 rpm).
• Ekskludering av forurensninger: Partikler større enn 0,1 mm blokkeres effektivt.
• Temperaturøkning: Mindre enn 10°C over omgivelsene på grunn av den berøringsfrie labyrintdesignen til Nilos-ringen.

Avvik fra installasjonsprosedyren forårsaker for tidlig lagersvikt innen 50–200 timer. Behandle alltid 2206 AV Nilos Ring som en presisjonskomponent – ​​håndter den forsiktig, installer den riktig, og den vil beskytte lageret ditt i tusenvis av timer.
