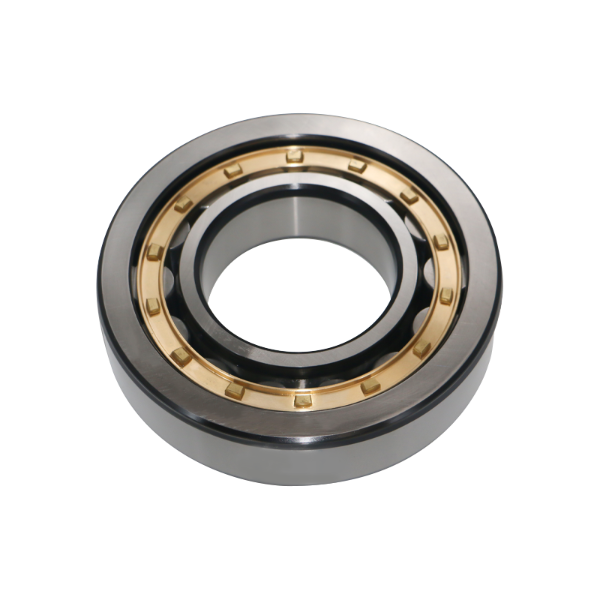

Hvorfor NU 309 sylindriske rullelager utmerker seg i motor- og girkassedesign?

Key takeaway: NU 309-lageret utmerker seg som et flytende lager

For motor- og girkassedesign der termisk ekspansjon av akselen er en kritisk bekymring, NU 309 lager gir den mest pålitelige løsningen. Den unike designen – en indre ring uten flenser – lar akselen utvide seg eller trekke seg sammen fritt i begge aksiale retninger uten å indusere skadelige indre belastninger. Denne egenskapen gjør det sylindriske rullelageret NU 309 til det foretrukne valget for flytende/ikke-plasserende posisjon i høyhastighets, høyeffekts drivsystemer, som direkte forhindrer for tidlig lagersvikt på grunn av aksial termisk spenning.

Ingeniører velger NU 309-lageret ikke bare for dets høye radielle belastningskapasitet, men for denne spesifikke, uunnværlige funksjonaliteten. Den løser et grunnleggende mekanisk problem, og sikrer driftsstabilitet og lang levetid i bruksområder som spenner fra industrielle girkasser til store elektriske motorer.

Designanatomi: Hvorfor ingen flenser på den indre ringen?

Den definerende egenskapen til et lager i NU-stil er den indre ringen helt fri for integrerte flenser. Begge flensene er plassert på den ytre ringen, og styrer rullen og buret. Denne bevisste designen gir to kritiske tekniske fordeler:

1. Ubegrenset aksial bevegelse
Akselen, sammen med den indre ringen, kan gli aksialt inne i lageret. Dette imøtekommer termisk ekspansjon eller sammentrekning av akselen - en vanlig forekomst i motorer og girkasser under oppstarts- og avstengningssykluser - uten å generere skadelige aksiale krefter som ellers ville overbelaste lageret.

2. Ren radiell belastningsstøtte
Som et rent flytende lager er det sylindriske rullelageret NU 309 designet for kun å støtte tunge radielle belastninger. Den er med vilje ikke beregnet for noen aksial belastning. Denne klare lastbanedefinisjonen lar ingeniører tilordne aksial laststyring til et dedikert lokaliseringslager (f.eks. et dypt sporkulelager eller et NUP-designlager) i den andre enden av akselen, og optimaliserer hele systemdesignet.

Rent praktisk betyr dette at når du spesifiserer et NU 309-lager, velger du en komponent med ett enkelt, veldefinert formål: å håndtere radielle krefter samtidig som du tar hensyn til lineær akselvekst.

Ytelsesmålinger: Lastevurderinger og hastighetsegenskaper

NU 309-lagerdimensjonene er standardisert til 45 mm boring (d) x 100 mm utvendig diameter (D) x 25 mm bredde (B). Innenfor denne kompakte konvolutten leverer lageret betydelig radiell belastningskapasitet på grunn av linjekontakten mellom rullene og løpebanene. For en standard NU 309 ECP lagerdesign er nøkkelindikatorer for ytelse:

• Grunnleggende dynamisk belastningsgrad (C): ~100,8 kN
• Grunnleggende statisk belastning (C0): ~90 kN
• Begrensningshastighet for fett-/oljesmøring: ~6000 - 7500 r/min (avhengig av designsuffiks som ECJ, ECP eller ECM og smøremetode)

Disse verdiene bekrefter at NU 309-lagerbelastningen er eksepsjonelt høy for sin størrelse, noe som gjør den egnet for applikasjoner med tunge radielle belastninger, for eksempel industrielle høyhastighetsaksler eller hoveddrivmotorer.

Kritisk sammenligning: NU 309 vs. NJ 309 vs. NUP 309

Å forstå de subtile designforskjellene mellom enrads sylindriske lagertyper er avgjørende for riktig bruk. Bruk tabellen nedenfor for å skille mellom NU 309 fra de nærmeste variantene:

Når du utfører en NU 309 vs NJ 309-analyse, er den viktigste beslutningsfaktoren om din applikasjon krever at lageret kan tilpasses aksial akselbevegelse (velg NU) eller også håndtere en viss aksial belastning (velg NJ). NU 309-lagerutvekslingen eller SKF NU 309-ekvivalent søk fokuserer ofte på disse funksjonsspesifikasjonene.

Applikasjonsteknikk: praktiske brukstilfeller

NU 309 for girkasseapplikasjoner er eksepsjonelt vanlig, spesielt på den høyhastighets inngangsakselen. Her varmes akselen raskt opp fra høy rotasjonshastighet, noe som skaper betydelig termisk ekspansjon. NU 309 fungerer som et friside- eller flytende lager, slik at denne utvidelsen kan skje uten å forårsake aksial forspenning som kan føre til overoppheting og beslag. På samme måte er konfigurasjonen av den elektriske motoren med flytende lager standard praksis for motorer over en viss rammestørrelse, og beskytter drivende- og ikke-drivende-lagrene mot termisk indusert feil.

Et annet praktisk eksempel er NU 309 for kompressorapplikasjoner. I skrue- eller sentrifugalkompressorer utvider rotorakselen seg betraktelig når maskinen når driftstemperatur. En NU 309 på rotorens ikke-skyveside gir den nødvendige aksiale friheten, og sikrer at de kritiske interne klaringene mellom rotorene opprettholdes for optimal effektivitet.

Utvalgsveiledning: Suffikser og intern godkjenning

Når du spesifiserer et NU 309-lager, definerer suffikskodene avgjørende designdetaljer som påvirker ytelsen. For eksempel:

• ECP: Glassfiberforsterket PA66-bur, rullesentrert. Tilbyr god styrke og høyhastighetsevne.
• ECM: Maskinert messingbur, rullestyrt. Egnet for høyere temperaturer og krevende forhold.
• EF-domstolen: Presset stålbur, rullestyrt. Et robust, kostnadseffektivt alternativ.

Like viktig er å velge riktig NU 309 lagerklaring. For applikasjoner med høy temperaturgradient mellom indre og ytre ring, kreves det ofte en C3 (større enn normalt) radiell indre klaring. Spesifisering av et NU 309 ECP/C3-lager sikrer at selv under strenge termiske forhold, vil ikke lagret kjøre inn i negativ klaring, noe som vil redusere levetiden drastisk.

For ingeniører med eldre utstyr er det viktig å kjenne til en NU 309 lagerekvivalent eller eksakte NU 309 lagererstatningsalternativer. Tilpass alltid dimensjonene, belastningsklassifiseringene, designsuffikset (ECP, ECM, etc.) og den interne klaringsgraden (f.eks. C3) for å sikre en direkte og pålitelig erstatning. Riktig forståelse av NU 309-lagerets driftstemperaturområde og smørekrav er også avgjørende for å oppnå den beregnede L10-levetiden.
