Puteblokklager

Hjem / Peiling / Monterte lagre / Puteblokklager

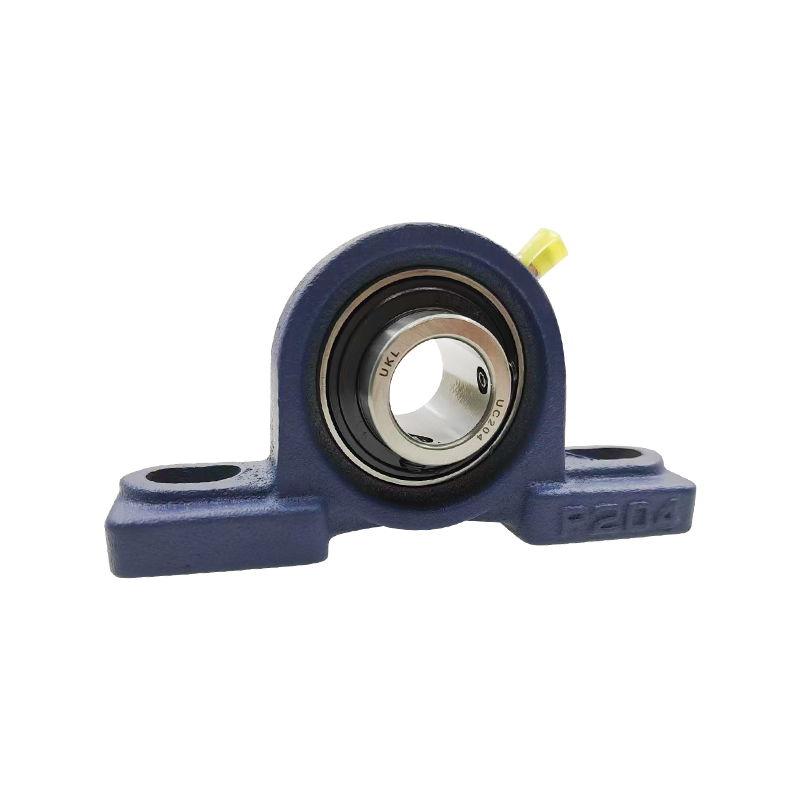

Puteblokklager

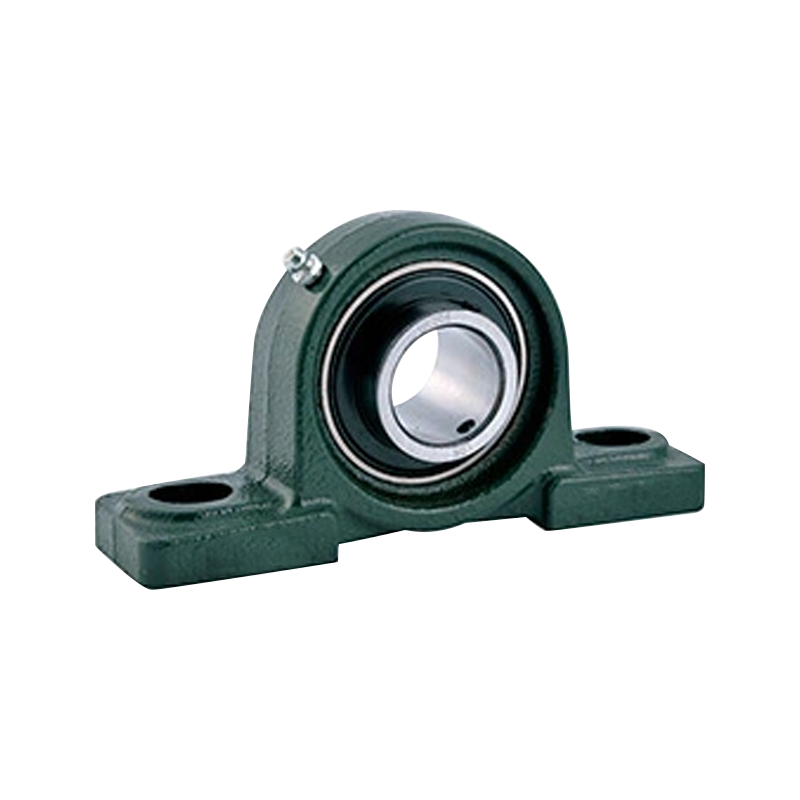

Et puteblokklager, også kjent som en plummerblokk, er en støttekonstruksjon designet for å hjelpe til med å stabilisere og roterende aksel ved å bruke kompatible lagre og en rekke tilhørende komponenter.

Denne typen lager inneholder en monteringsblokk (puteblokk). Lageret er installert inne i monteringsblokken.

Puteblokklagrene er mest brukt i applikasjoner med lavt dreiemoment. Slissene eller boringene i lagerbasen eller føttene til lageret muliggjør enkel montering og justering.

Contact Us Kontakt oss
FORRIGE:Ingen forrige produkt NESTE:Tappet baseputeblokklager
  • Spesifikasjoner
  • Kontakt oss

Enhetsnr. Aksel Dia Dimensjoner (mm) Bolt Siz
(mm) 		Vekt
(kg)

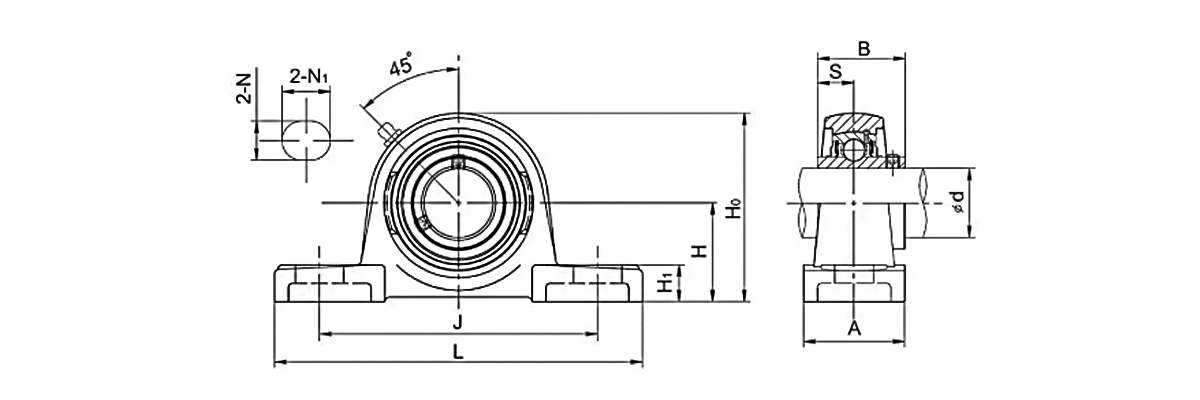

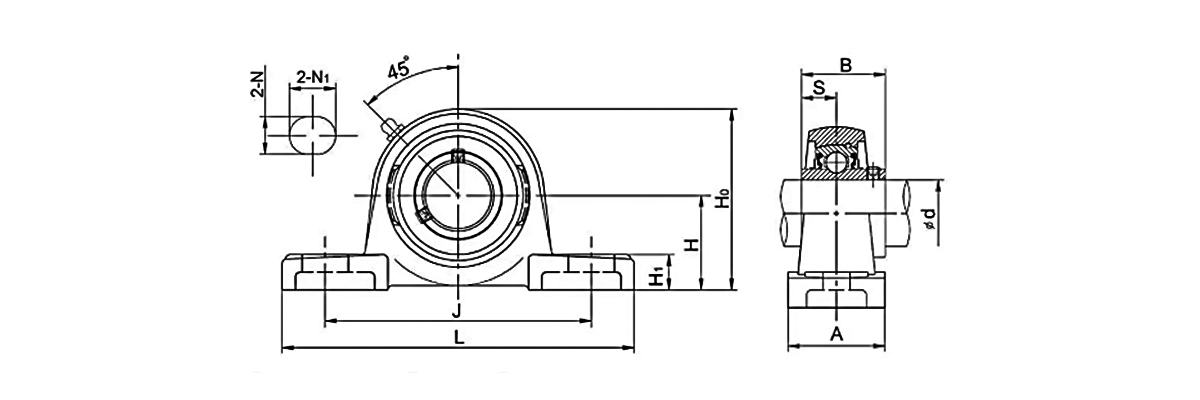

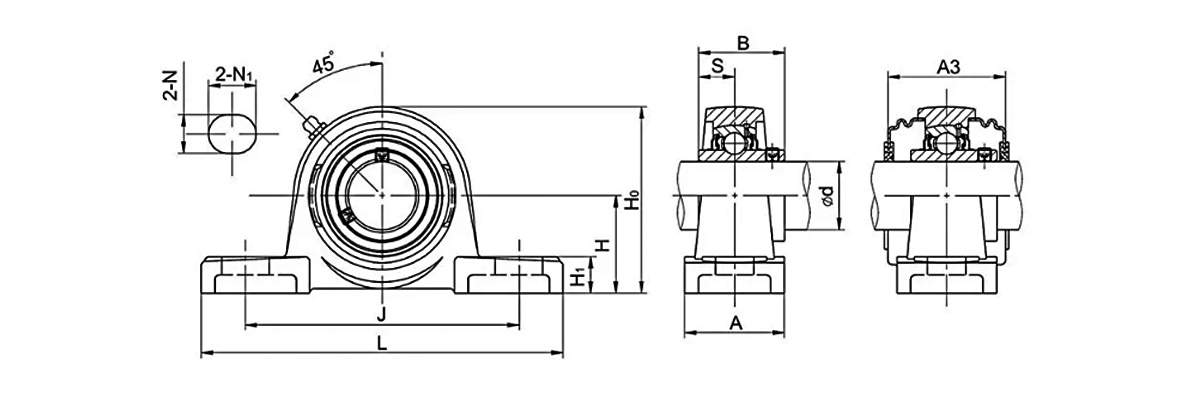

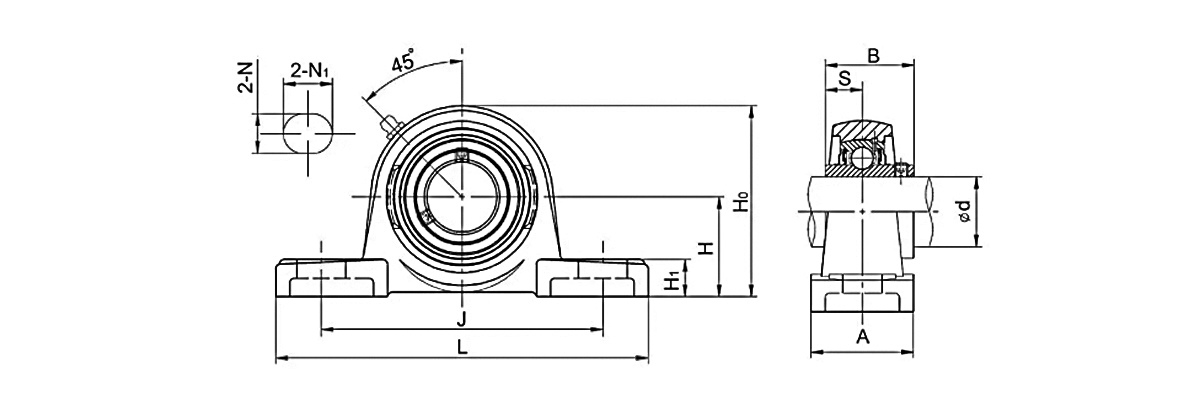

d H L J A N N1 H1 Ho B S A3
(i) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 16/9 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 16/11 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-16/9 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-16/11 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

Enhetsnr. Aksel Dia Dimensjoner (mm) Boltstørrelse
(mm) 		Vekt
(kg)

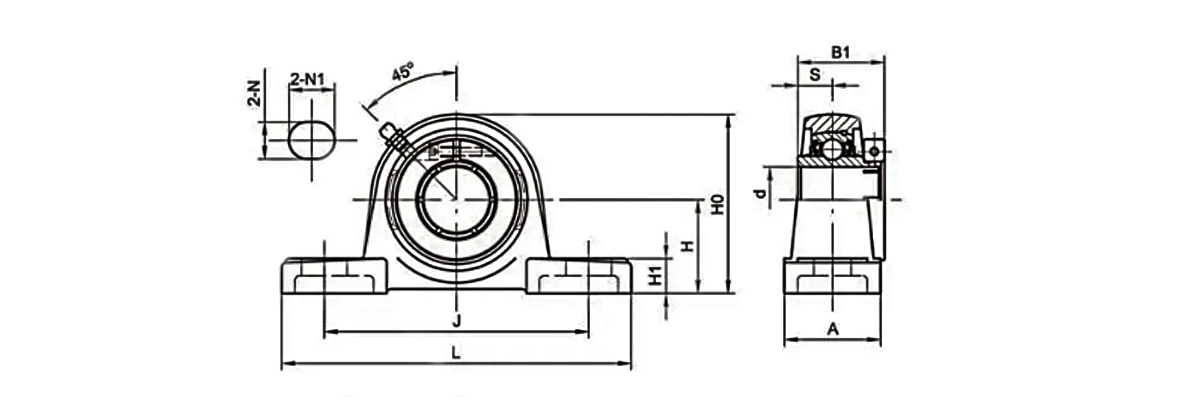

d H L J A N N1 H1 Ho B1 S
(i) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 16/9 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 16/11 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-16/9 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-16/11 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

Enhetsnr. Aksel Dia Dimensjoner (mm) Boltstørrelse
(mm) 		Vekt
(kg)

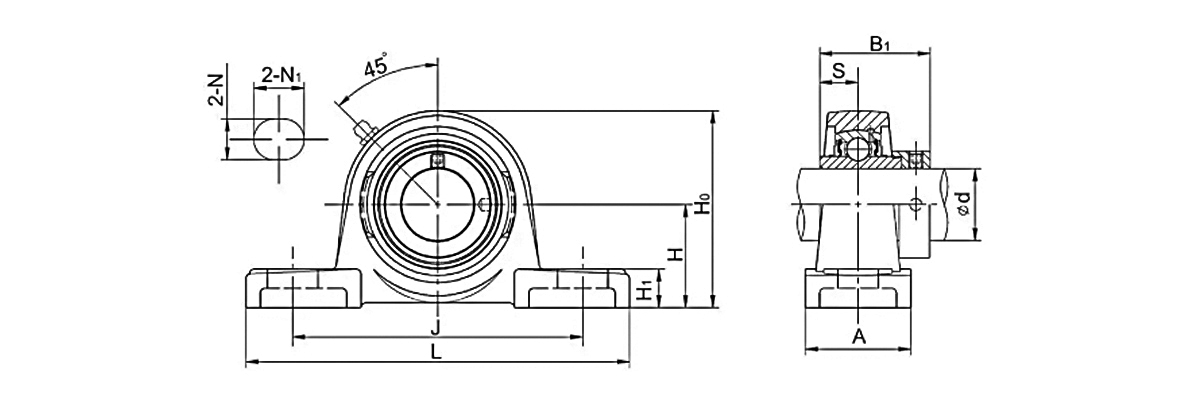

d H L J A N N1 H1 Ho B1 S
(i) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-16/9 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-16/11 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

Enhetsnr. Aksel Dia Dimensjoner (mm) Boltstørrelse
(mm) 		Vekt
(kg)

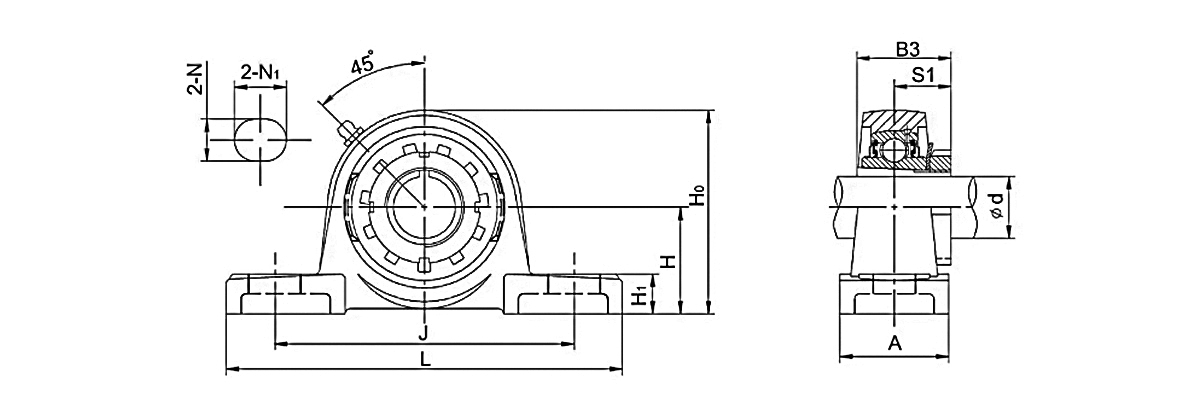

d H L J A N N1 H1 Ho B3 S1
(i) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-16/11 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

Enhetsnr. Aksel Dia Dimensjoner (mm) Boltstørrelse Vekt
d H L J A N N1 H1 Ho B S (mm) (kg)
(i) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-16/9 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-16/11 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Enhetsnr Skaft d Dimensjoner (mm) Boltstørrelse (mm) Vekt (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1

Anbefalte produkter

Ingeniørkunst for fremtidens bevegelse
Om UKL
Grunnlagt i 2020, er UKL Bearing Manufacturing Co., Ltd. (Wuxi) Kina Puteblokklager leverandører og OEM/ODM Puteblokklager selskap, en integrert industri- og handelsbedrift som fokuserer på presisjonsproduksjon, og kombinerer FoU, produksjon og salg.
Selskapet spesialiserer seg på høyytelseslagerløsninger og gir teknisk støtte til globale industrier med ekstremt høye krav til presisjon og pålitelighet.

Med mer enn 200 dyktige fagfolk og en fullt modernisert produksjonsbase dekker UKL sine fasiliteter hele produksjonsprosessen — smiing, gløding, dreiing, varmebehandling, sliping og automatisert montering.
Ved å utnytte over 15 års OEM/ODM-eksporterfaring, svarer UKL raskt på kundebehov og tilbyr fleksible og tilpassede tjenester for kunder over hele Europa, Asia, Afrika og Midtøsten.

Ukl Bearing Manufacturing Co.,Ltd Mer om oss Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    år

    Bransjeerfaring

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Modellmangfold

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Antall ansatte

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Årlig eksportverdi

Ukl Bearing Manufacturing Co.,Ltd
Æresbevis
Nyheter
Monterte lagre Bransjekunnskap

UCP214 Pillow Block Bearing: Den ultimate guiden til spesifikasjoner, installasjon og kryssreferanse

Den UCP214 pilsner representerer en standardisert montert lagerenhet som kombinerer et robust støpejernshus med et presisjonskonstruert radialinnsatskulelager. Denne enheten er designet for å gi støtte for roterende aksler over et bredt spekter industrimaskiner, fra landbruksutstyr til materialhåndteringssystemer og transportbåndapplikasjoner. Å forstå de tekniske spesifikasjonene, materialsammensetningen og de riktige utvalgskriteriene er riktige for både ingeniører og innkjøpsspesialister som søker optimal ytelse og lang levetid.

Teknisk arkitektur og designfunksjoner

Den UCP214 puteblokklagerenheten består av to primære komponenter: huset og lagerinnsatsen. Huset, produsert av grått støpejern av høy kvalitet, gir en stiv monteringsbase med to boltehull for sikker feste til bærende strukturer. Lagerinnsatsen har en bred indre ring med forlengede skuldre på begge sider, inkludert settskruer for positiv aksellåsing. Denne utformingen sikrer pålitelig dreiemomentoverføring og forhindrer aksial forskyvning under drift.

Den selvjusterende egenskapen til UCP214-lageret fortjener spesiell oppmerksomhet. Den sfæriske utvendige diameteren på lagerinnsatsen passer med en matchende sfærisk overflate inne i huset, noe som tillater vinkelfeiljustering på opptil flere grader. Denne funksjonen viser seg å være uvurderlig i applikasjoner der akselavbøyning eller monteringsunøyaktigheter ellers kan føre til for tidlig lagersvikt.

Materialspesifikasjoner og ytelsesparametere

Funksjon Spesifikasjon Funksjonell betydning
Husmateriale Grått støpejern (GG) Gir stivhet, vibrasjonsdemping og korrosjonsmotstand egnet for industrielle miljøer
Lagerinnsatsmateriale Kromstål (kvalitet 52100) Tilbyr høy hardhet, slitestyrke og utmattelsesstyrke for forlenget levetid
Låsemekanisme Settskruer (2) Sikrer positiv akselfiksering; har plass til både metriske og tomme skaftdimensjoner
Forseglingssystem Doble kontaktpakker med anhuker Beskytter mot inntrengning av forurensninger samtidig som den beholder smøremiddelet; egnet for våte eller støvete miljøer
Smøring Fett (Nlgi #2 ekvivalent) med beslag Gir initial- og ettersmøringsevne; forlenger vedlikeholdsintervallene
Temperaturområde -20°C til 120°C Muliggjør drift på tverr av ulike miljøforhold
Fullfør Malt Gir ekstra korrosjonsbeskyttelse for huset

Den to varianter: UCP214 og UCP214-44

Det finnes primære varianter av dette puteblokklageret, kjennetegnet ved spesifikasjoner for akseldiameter:

UCP214 pilsner : Har en diameter på 70 mm, designet for metriske akselapplikasjoner. Denne versjonen er i samsvar med internasjonale standarder og er mye brukt i europeiske, asiatiske og globale markeder der metriske dimensjoner er standard.

UCP214-44 pilsner : Har en diameter på 69,85 mm, tilsvarende 2-3/4 tommer. Denne varianten betjener tommebaserte systemer, spesielt utbredt i nordamerikanske merket og utstyr produsert i henhold til imperialistiske standarder.

Begge variantene deler identiske husdimensjoner, bolthullsavstand, senterhøyde og belastningsklassifisering. Utskiftbarheten av huset mellom varianter forenkler lagerstyring for vedlikeholdsavdelinger og distributører. For profesjonelle anskaffelser som søker UCP214-lagerleverandører eller UCP214-44-lagerleverandører, kan forståelsen av denne kompatibiliteten redusere lagerkostnadene samtidig som fleksibiliteten.

Applikasjoner og industribruk

Den UCP214 puteblokklager finner anvendelse i en rekke bransjer på grunn av sin allsidighet og robuste konstruksjon:

Transportørsystemer : Den selvjusterende funksjonen imøtekommer akselavbøyning som er vanlig ved lange transportbånd, mens støpejernshuset tåler de kontinuerlige belastningene og vibrasjonene som er karakteristiske for håndtering av bulkmateriale.

Landbruksmaskiner : Støv, rusk og varierende driftsforhold krever lagre med effektiv tetning og holdbarhet. UCP214-designet møter disse utfordringene innen utstyr som hogstmaskiner, ballepresser og materialhåndteringsredskaper.

Industrielle vifter og vifter : Enhetens evne til å håndtere feiljustering og dens pålitelige forsegling gjør egnet for luftbehandlingsapplikasjoner der vedlikeholdstilgang kan være begrenset.

Emballasje utstyr : Puteblokklageret gir konsistent ytelse i høyhastighets, periodisk bruk som er vanlig i pakkelinjer.

Tekstilmaskineri : Den jevne, stillegående driften til UCP214-lageret bidrar til tekstilbehandlingsutstyr hvor vibrasjonskontroll er avgjørende.

Det relaterte UCP212-39-lageret, med en 61,913 mm boring (2-7/16 tommer), representerer en annen populær variant i denne serien, og tjener applikasjoner som krever mellomliggende akseldiametre. Mange UCP212-39-brukere velger denne enheten for dens kompatibilitet med spesifikke utstyrsdesign og tilgjengeligheten fra etablerte leverandører av puteblokklager.

Utvalgskriterier for innkjøpseksperter

Ved evaluering av UCP214 lagerleverandører bør innkjøpsspesialister vurdere flere kritiske faktorer:

Lastekrav : UCP214-lageret leverer og dynamisk belastningsvurdering på ca. 62 000 N og en statisk belastningsrating på 44 000 N, noe som gjør det egnet for moderat til tunge applikasjoner.

Akseldiameterkompatibilitet : Å bekrefte om applikasjonen krever den metriske 70 mm (UCP214) eller tommer 2-3/4" (UCP214-44) varianten er nødvendig for riktig passform og ytelse.

Miljøforhold : Ekstreme temperaturer, fuktighetseksponering og forurensningsnivåer påvirker valg av tetninger og smørekrav. Standardkonfigurasjonen passer til de fleste industrielle miljøer, men spesialiserte alternativer kan være tilgjengelige.

Konfigurasjon av hus : Basedesignet med to bolter til puteblokklageret gir enkel installasjon, men verifisering av monteringshullsavstand og senterhøydedimensjoner sikrer kompatibilitet med eksisterende utstyr.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) er en integrert industri- og handelsdrift som fokuserer på presisjonsproduksjon, som kombinerer FoU, produksjon og salg. Som en profesjonell lagerfabrikk og lagerproduksjonsselskap i Kina, spesialiserer selskapet seg på høyytelseslagerløsninger, og gir teknisk støtte til globale industrier med eksepsjonelt høye krav til presisjon og støtte.

Med mer enn 200 dyktige fagfolk og en fullt modernisert produksjonsbase, dekker UKLs anlegg hele produksjonsprosessen – smiing, gløding, dreiing, varmebehandling, sliping og automatisert montering. Denne vertikale integrerte tilnærmingen sikrer kvalitetskontroll i alle ledd og muliggjør responsiv service til kunder over hele verden.

Teknologi og innovasjon i kjernen: Det dedikerte FoU-teamet utviklere kontinuerlig høypresisjons kryssrullelager, toveis skyvevinkelkontaktkulelager og andre produkter som brukes i CNC-maskiner, robotikk og intelligente automasjonssystemer. Gjennom presisjonsdesign og digital produksjonskontroll sikrer UKL at hvert produktr internasjonale standarder for nøyaktighet og ytelse.

Bærekraft og ansvar: Miljøansvarlige prosesser, materialgjenvinningsinitiativer og optimalisert energibruk reduserer miljøfotavtrykket. Utover produksjon støtter UKL også pedagogisk og teknisk opplæringstiltak for å fremme fremtidig ingeniørtalent.

FAQ

Hva er forskjellen mellom UCP214 og UCP214-44 lagre?

Den primære forskjellen ligger i borediameteren: UCP214 har en 70 mm boring for metriske aksler, mens UCP214-44 har en 69,85 mm (2-3/4 tommer) boring for tommebaserte aksler. Husdimensjoner, bolthullsavstand og belastningsverdier er identiske for begge variantene.

Hvordan fungerer den selvjusterende funksjonen til UCP214 puteblokklageret?

Den lagerinnsatsen har en sfærisk utvendig diameter som passer inn i en matchende sfærisk overflate inne i huset. Dette tillater vinkelavvik mellom akselen og huset på opptil flere grader, og kompenserer for akselavbøyning eller monteringsunøyaktigheter.

Hvilken låsemekanisme bruker UCP214-lageret?

Den UCP214-lageret bruker to settskruer på den indre ringen for å låse lageret til akselen. Dette gir positiv akselfiksering og forenkler installasjon og fjerning.

Hvilke bransjer bruker vanligvis UCP214-lageret?

UCP214-lagre er mye brukt i transportsystemer, landbruksmaskiner, industrielle vifter og blåsere, emballasjeutstyr og tekstilmaskineri, blant andre industrielle applikasjoner som krever støtte akselstøtte.

Hva er det anbefalte temperaturområdet for UCP214-lageret?

Den UCP214-lageret fungerer effektivt innenfor et temperaturområde på -20°C til 120°C, noe som gjør det egnet for ulike industrielle miljøer.
