SIZJ12 Veiledning for valg av stangendelager: Hvorfor den utmerker seg i krevende applikasjoner

Introduksjon: Engineering Backbone of Articulated Systems

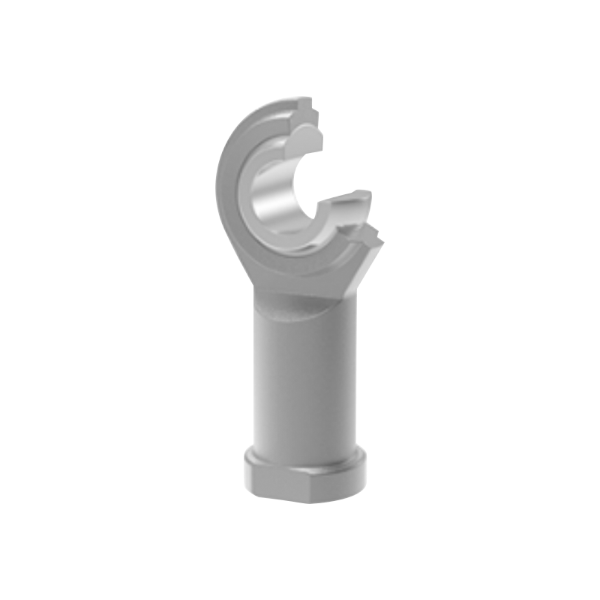

I mekanisk design er få komponenter så villedende enkle, men kritisk viktige som stangendelageret. Den SIZJ12 lager representerer en raffinert utvikling av det sfæriske glidelagerkonseptet, spesialbygd for å håndtere høye statiske belastninger, imøtekomme vinkelavvik og tåle påkjenningene i industrielle miljøer. Betegnelsen, SIZJ12, koder for en spesifikk dimensjons- og gjengestandard som er på linje med 1/2-20 UNF hunngjenger, noe som gjør den til en drop-in-løsning for mange eksisterende koblingsdesign samtidig som den tilbyr ytelsesoppgraderinger i forhold til generiske alternativer.

Denne guiden går utover katalogspesifikasjonene for å utforske den tekniske begrunnelsen bak SIZJ12s utvalg. Vi analyserer dens 28 kN statiske belastningskapasitet, implikasjonene av dens stål-på-stål-glidekontakt, og de praktiske hensyn som skiller den fra varianter som venstregjenget SILZJ12. For designingeniører og vedlikeholdsspesialister er det viktig å forstå disse nyansene for å optimere levetiden og systemets pålitelighet i applikasjoner som spenner fra anleggsutstyrskoblinger til høysyklus-automatiseringsarmer.

Kjernespesifikasjoner: Dekoding av SIZJ12-lagerdimensjoner og belastningsklassifiseringer

SIZJ12 er en metrisk dimensjonert stangende med imperial tråddimensjonering, et hybrid designvalg som ofte dukker opp i globalt hentet maskineri. Tabellen nedenfor oppsummerer de viktigste fysiske og ytelsesegenskapene, som danner grunnlaget for enhver ingeniørutvelgelsesprosess. Disse spesifikasjonene påvirker direkte lagerets egnethet for spesifikke lastbaner, omhyllingsbegrensninger og vedlikeholdsintervaller.

Den statiske belastningen på 28 kN er spesielt bemerkelsesverdig for krevende bruksområder. Dette tallet er ikke bare et teoretisk maksimum, men en validert verdi som indikerer at lageret kan støtte en jevn, ikke-roterende last uten permanent deformasjon av løpebanen eller kulen. I anleggsmaskiner, der skuffekoblinger og stabilisatorben opplever toppbelastninger under statiske laster, blir denne marginen en pålitelighetsdifferensiator. Stål-på-stål-glidekontakten, kombinert med en fosfatbelagt kropp og en forkrommet kule, sikrer at SIZJ12 forblir brukbar selv i støvete eller mildt korrosive miljøer, forutsatt at regelmessig smøring opprettholdes.

Applikasjonsfokusert design: Hvorfor SIZJ12 Excels

Ytelsen til SIZJ12 lager i krevende bruksområder stammer fra en kombinasjon av materialvalg, geometriske toleranser og de iboende egenskapene til sfæriske glidelagre. I motsetning til rullende elementlager som krever presis justering for å unngå brinelling, tilpasser SIZJ12s sfæriske indre ring og kule vinkelfeil, noe som reduserer behovet for ultrapresise monteringsstrukturer. Denne toleransen forenkler monteringen og reduserer produksjonskostnadene, en betydelig fordel i storskala produksjonsutstyr.

Videre sikrer 1/2-20 UNF-innvendig gjenger kompatibilitet med et bredt spekter av standard stangender og justeringskoblinger. Dens fine tonehøyde muliggjør presise lengdejusteringer, kritisk i automasjons- og pakkemaskineri der posisjonsnøyaktighet direkte påvirker syklustider og produktkvalitet. I lager for emballasjeindustrien , hvor høyhastighets intermitterende bevegelse og renslighet er bekymringer, bidrar SIZJ12s robuste konstruksjon og enkle ettersmøring til å opprettholde oppetid og redusere uplanlagt vedlikehold.

• Anleggsmaskiner: Gravearmer, dozerkoblinger, kranbomstøtter – der sjokkbelastninger og støv dominerer.
• Emballasjeindustri: Form-fyll-forseglingsmaskiner, kartongopprettere, transportbåndavledere – hvor hastighet og presisjon er avgjørende.
• Automatiseringsutstyr: Robotarmer, pick-and-place-enheter, lineære aktuatorforbindelser – der feiljustering og syklisk belastning er iboende.

Sammenlignende analyse: SIZJ12 vs SILZJ12 venstre tråd

Et vanlig valgdilemma innebærer å velge mellom SIZJ12 og dens venstregjengede motstykke, SILZJ12. Mens begge lagrene deler identiske spesifikasjoner for boring, ytre diameter, bredde og belastningsgrad, dikterer gjengeorienteringen deres bruk i spennspenne eller push-pull koblingsenheter. Tabellen nedenfor fremhever de kritiske forskjellene for å veilede valg.

Når du designer en kobling med motsatte gjenger, gir kombinasjonen av SIZJ12 og SILZJ12 mulighet for finlengdejustering ved ganske enkelt å rotere koblingsstangen. Dette er spesielt nyttig i spennsystemer for pakkemaskiner og styrekoblinger for landbruksutstyr. Valget avhenger til syvende og sist av den mekaniske layouten og retningen på dreiemomentet som brukes under justeringen; Imidlertid gir begge lagrene identisk belastningsytelse, noe som sikrer at designfleksibilitet ikke går på bekostning av mekanisk styrke.

Ytelse under ekstreme forhold: Høy temperatur og tøffe miljøer

En av de hyppigste henvendelsene angående SIZJ12 gjelder dens egnethet for stangendelager for høytemperaturapplikasjoner . Mens standard stål-på-stål-konstruksjon gir en klar fordel i forhold til polymerforede lagre i høye temperaturer (vanligvis opptil 150 °C kontinuerlig, med topper opp til 200 °C i kortere varighet), er riktig smøring den kritiske faktoren. Basiskroppen i karbonstål og herdet stålkule opprettholder sine mekaniske egenskaper innenfor dette temperaturområdet, mens PTFE-foringer vil begynne å brytes ned.

I praksis har SIZJ12 blitt utplassert i industrielle ovner, asfaltanleggskoblinger og motormonterte kontrollstenger, der omgivelsestemperaturer rutinemessig overstiger 100 °C. Brukere rapporterer at med høytemperaturfett (som de som er basert på perfluorpolyeter eller syntetiske hydrokarboner), opprettholder lageret sine sliteegenskaper og lastekapasitet. Vanlig ettersmøring er imidlertid ikke omsettelig, ettersom utvidelsen av stålkomponentene ved høye temperaturer kan redusere innvendig klaring, noe som potensielt kan føre til økt friksjon hvis smøringen er utilstrekkelig.

Beste praksis for installasjon og vedlikehold

Riktig installasjon er grunnleggende for å realisere det fulle ytelsespotensialet til SIZJ12-lageret. Følgende sjekkliste skisserer kritiske trinn for å unngå vanlige feil, spesielt i miljøer med høy vibrasjon knyttet til automatiseringsstangendelager og anleggsutstyrsapplikasjoner.

• Trådforberedelse: Rengjør 1/2-20 UNF-gjengene grundig og bruk en middels sterk gjengesikring hvis koblingen er utsatt for vibrasjoner. Sørg for at staven har en fas for å unngå kryssgjenging.
• Justeringssjekk: Selv om SIZJ12 har ±8° feiljustering, må du ikke overskride denne vinkelen under statiske eller dynamiske forhold for å forhindre kantbelastning og for tidlig slitasje.
• Smøring: Før installasjon, injiser et høykvalitets EP-fett (ekstremt trykk) gjennom smøreniplingen. Roter kulen for å fordele smøremidlet jevnt over glideflatene.
• Momentpåføring: Når du strammer låsemutteren, må du ikke trekke for mye. Bruk en momentnøkkel for å bruke produsentens anbefalte verdi (vanligvis 12–15 N·m for 1/2–20 UNF-gjenger) for å unngå gjengestripping eller forvrengning av lagerhuset.

Vedlikeholdsintervaller bør justeres basert på driftssykluser. For kontinuerlig drift i miljøer med mye støv eller høy fuktighet, anbefales ukentlig ettersmøring. Overvåking av lagerets bevegelse for ruhet eller økt slør kan signalisere utbruddet av slitasje, noe som muliggjør proaktiv utskifting før en katastrofal feil oppstår.

Ofte stilte spørsmål (FAQ)

Visuell oversikt: SIZJ12 lagerkonstruksjon og lastbane

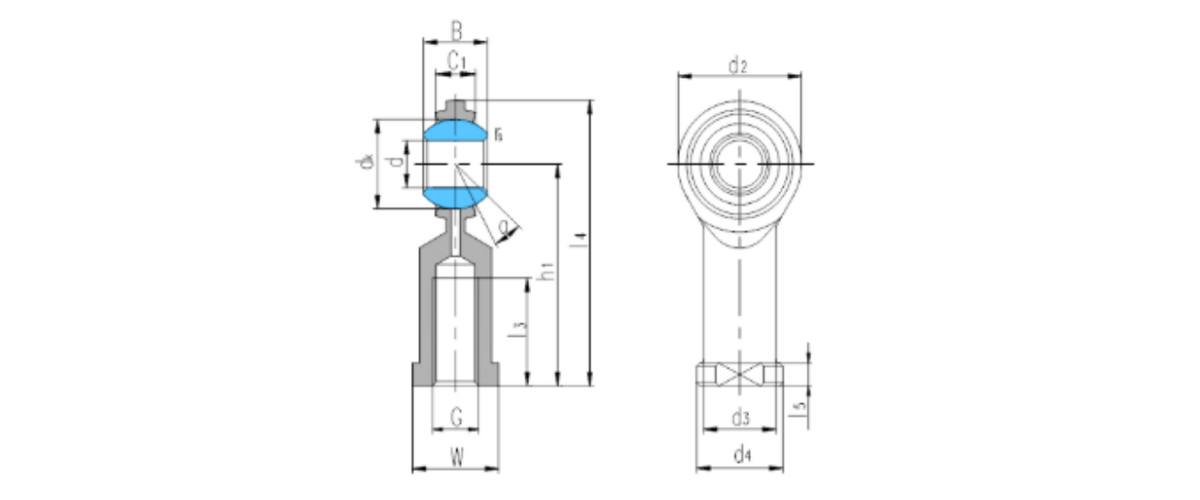

Følgende SVG-illustrasjon gir en tverrsnittsrepresentasjon av SIZJ12-stangendelageret, og fremhever dets primære komponenter og lastoverføringsbanen gjennom det sfæriske grensesnittet. Designet understreker den robuste stål-på-stål-kontaktsonen og den kvinnelige gjengekonfigurasjonen som integreres med standard koblinger.
