Kryss koniske rullelager representerer et betydelig fremskritt innen maskinteknikk, og tilbyr enestående presisjon og lastbærende evner for krevende industrielle applikasjoner. Disse sofistikerte komponentene kombinerer fordelene med både krysslagre og koniske design, og skaper en løsning som dekker de komplekse kravene til moderne maskineri.
Den grunnleggende appellen til koniske rullelager ligger i deres evne til å støtte kombinerte radielle og aksiale belastninger samtidig, samtidig som de opprettholder eksepsjonell rotasjonsnøyaktighet. Når disse prinsippene er integrert med en krysset konfigurasjon, er resultatet et lagersystem som er i stand til å håndtere ekstreme belastningsforhold og samtidig bevare de stramme toleransene som er avgjørende for presisjonsroterende applikasjoner.
Bransjer som spenner fra halvlederproduksjon til romfartskomponenter er i økende grad avhengig av disse lagrene for å sikre produktkvalitet og utstyrspålitelighet. Presisjonsspesifikasjonene til kryssede koniske rullelagre gjør dem uunnværlige for applikasjoner der selv mikroskopisk feiljustering kan kompromittere driftseffektivitet eller produktkvalitet.
Et krysset konisk rullelager består av fire primære elementer som fungerer i koordinert harmoni: den ytre løpebanen, indre løpebane, koniske ruller og burmontering. Hver komponent er konstruert med omhyggelig presisjon for å sikre optimal lastfordeling og minimal friksjon.
Den ytre løpebanen har en nøyaktig vinklet overflate som matcher konusvinkelen til rullene, vanligvis fra 10 til 25 grader avhengig av brukskrav. Denne geometrien gjør at lageret kan akseptere belastninger som nærmer seg rotasjonsaksen, noe som skiller det fra tradisjonelle sylindriske rulledesigner.
Indre løpebanegeometri gjenspeiler den ytre løpskonfigurasjonen, men er ofte integrert i en enhetlig husstruktur. Denne designen reduserer antallet separate komponenter som krever justering, og forenkler dermed installasjonen samtidig som systemets pålitelighet forbedres.
Selve de koniske valsene representerer en kritisk innovasjon innen lagerdesign. I motsetning til sylindriske ruller som fordeler belastningen jevnt over lengden, konsentrerer koniske ruller belastningen på en kontrollert måte som maksimerer kontaktspenningseffektiviteten.
Avsmalningsvinkelen til individuelle valser varierer vanligvis fra 10 til 25 grader, nøye utvalgt basert på den spesifikke lasteprofilen som forventes under drift. En grunnere avsmalningsvinkel gir bedre radiell lastkapasitet, mens brattere vinkler forbedrer aksial lasthåndtering.
| Konisk vinkel | Radiell lastekapasitet | Aksial belastningskapasitet | Typisk applikasjon |
|---|---|---|---|
| 10 grader | Veldig høy | Moderat | Vertikal spindelstøtte |
| 15 grader | Høy | Høy | Balansert laststøtte |
| 20 grader | Moderat | Veldig høy | Skyvekraftdominerende lasting |
I en krysset konisk konfigurasjon er flere lagerringer anordnet slik at de koniske rulleaksene krysser på et felles punkt. Dette geometriske arrangementet gir flere kritiske fordeler i forhold til tradisjonelle stablede lagerdesign.

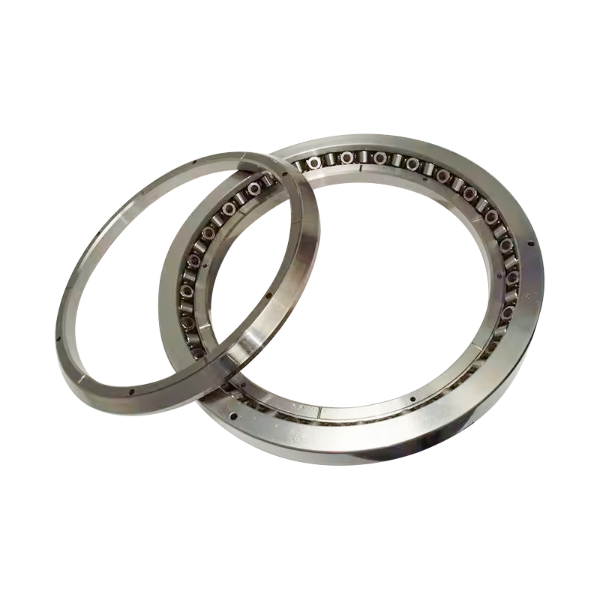

The XRT060-NT lager representerer en bredt vedtatt standard i kategorien kryssede koniske lager, og tilbyr en balansert kombinasjon av størrelseseffektivitet og lastekapasitet. Å forstå dens dimensjonelle parametere er avgjørende for riktig valg og integrering i presisjonssystemer.
Den dynamiske belastningen på 42 500 Newton indikerer den maksimale lagerbelastningen som tillater en teoretisk driftslevetid på 1 million omdreininger. Denne beregningen viser seg spesielt relevant når man forutsier lagerets levetid under typiske driftsforhold.
Den statiske belastningen på 67 000 Newton etablerer belastningsterskelen utover hvilken permanent deformasjon av lagerkomponenter blir sannsynlig. Denne vurderingen blir kritisk under oppstartssekvenser, plutselige lastendringer eller nødbremsing der dynamiske forhold ikke er tilstede.
XRT060-NT-lageret er tilgjengelig i flere presisjonsklassifiseringer, med P4- og P2-kvaliteter som representerer de vanligste industrielle valgene. P4-presisjon gir utmerket ytelse for standard industrielle applikasjoner, mens P2-kvalitet gir den forbedrede nøyaktigheten som kreves for slipeoperasjoner, produksjon av medisinsk utstyr og halvlederbehandlingsutstyr.
Valg av presisjonsgrad påvirker rotasjonsnøyaktigheten og tillatte utløpstoleranser direkte. P4-graden opprettholder vanligvis radiell utløp innenfor 0,005 millimeter, mens P2-graden reduserer denne toleransen til omtrent 0,002 millimeter.
I numerisk kontrollerte maskinverktøymiljøer, krysset konisk rullelager systemer muliggjør presisjonsposisjoneringstrinn for å oppnå den posisjonelle repeterbarheten som er avgjørende for produksjon av høy kvalitet. CNC-bordapplikasjoner utsetter lagre for komplekse flerveisbelastninger, inkludert vertikal vektfordeling, horisontale skjærekrefter og rotasjonsmomenter fra spindelubalanse.
Den kryssede konfigurasjonen viser seg å være ideell for disse bruksområdene fordi den aksepterer samtidige radielle og aksiale belastninger fra en enkelt kompakt enhet. Denne egenskapen eliminerer behovet for stablede lagerarrangementer som vil forbruke ekstra vertikal plass eller kompromittere strukturell stivhet.
Industrielle robotapplikasjoner representerer en av de mest krevende lagerbrukssakene i moderne produksjon. Robotsvingende lagre må støtte den kombinerte vekten av effektorenheter, verktøyvekslere og arbeidsstykker, samtidig som de opprettholder presis vinkelposisjoneringsnøyaktighet gjennom millioner av operasjonssykluser.
En typisk industriell robotsvingapplikasjon kan utsette et lager for radielle belastninger som overstiger 50 000 Newton kombinert med aksiale belastninger som når 30 000 Newton, påført samtidig under fleraksebevegelse. Kryss koniske design håndterer disse komplekse belastningsmønstrene mer effektivt enn tradisjonelle alternativer, noe som resulterer i forlenget lagerlevetid og forbedret posisjonell repeterbarhet.
Medisinske bildesystemer som computertomografiskannere og magnetisk resonansavbildningsutstyr bruker presisjonslager i portalrotasjonsmekanismene. Disse applikasjonene krever eksepsjonell rotasjonsjevnhet, minimal utløpsvariasjon og pålitelig ytelse over lengre driftsintervaller uten vedlikehold.
Stabilitetsegenskapene til kryssede koniske rullelager viser seg å være avgjørende for bildekvaliteten, ettersom enhver lageravbøyning oversettes direkte til bildeartefakter som kompromitterer diagnostisk nøyaktighet. Sykehus og medisinske fasiliteter er avhengige av pålitelig lagerytelse for å minimere utstyrets nedetid og opprettholde serviceplaner.
Waferhåndteringsutstyr, litografimaskiner og presisjonsmetrologiske instrumenter er avhengige av kryssede koniske rullelager for deres eksepsjonelle momentbelastningskapasitet og rotasjonsnøyaktighet. Disse applikasjonene opererer ofte i kontrollerte miljøkamre hvor temperaturstabilitet er kritisk og tradisjonelle smøremetoder viser seg å være utilstrekkelige.
Presisjonsklassespesifikasjonene til kryssede koniske lagre sikrer at utstyr kan opprettholde sub-mikron posisjoneringsnøyaktighet gjennom lengre produksjonsserier, noe som direkte påvirker produksjonsutbytte og produktkvalitetsmålinger.
Skillet mellom design med kryssede koniske og kryssede sylindriske rullelager har betydelig innvirkning på valg av lager. Begge konfigurasjonene gir fordeler med kryss-arrangement, men deres lastfordelingsegenskaper er vesentlig forskjellige.
| Ytelsesaspekt | Krysset konisk | Krysset sylindrisk |
|---|---|---|
| Aksial belastningskapasitet | Utmerket | Begrenset |
| Moment lasthåndtering | Superior | Bra |
| Radiell lastekapasitet | Høy | Veldig høy |
| Driftstemperaturområde | -40 til 120C | -40 til 100C |
| Forhåndsbelastningsjusteringskompleksitet | Moderat | Enkelt |
| Kostnad per enhet | Moderat | Lavere |
Sylindriske rulledesign konsentrerer belastningen over hele rullelengden, og skaper en linjekontakt som fordeler kreftene jevnt. Denne geometrien gir maksimal radiell stivhet per enhetsstørrelse, noe som gjør sylindriske konfigurasjoner ideelle for applikasjoner dominert av ren radiell belastning.
Konfigurasjoner av koniske ruller etablerer punktkontaktmønstre som konsentrerer belastningen ved rulleendene, og fordeler deretter denne belastningen gjennom den koniske geometrien mot lagersenteret. Dette arrangementet ofrer noe radiell belastningskapasitet for å oppnå overlegne aksial- og momentlasthåndteringsegenskaper.
Ingeniører bør velge kryssede konfigurasjoner når applikasjoner involverer betydelige aksiale komponenter, utkragede belastninger eller komplekse flerveis belastningsmønstre. Kryssede sylindriske design viser seg å være mer økonomiske når radiell belastning dominerer og aksiale komponenter forblir minimale.
Forbelastning representerer en nøye kontrollert trykkkraft som påføres lagerkomponenter før operasjonell belastning. Denne teknikken eliminerer intern klaring og etablerer en forutsigbar lastfordeling som øker stivheten, reduserer støy og forbedrer rotasjonsjevnheten.
I kryssede koniske rullelagersystemer påvirker forspenningsjustering direkte flere kritiske ytelsesparametere, inkludert radiell stivhet, aksial utløp, termisk stabilitet og støygenerering. Å oppnå optimal forbelastning krever balansering av konkurrerende mål: tilstrekkelig forspenning for å sikre presisjon og stivhet, men ikke så mye at lagerets levetid blir kompromittert av overdreven indre belastning.
XRT060-NT lagerspesifikasjonen foreslår forspenningsområder mellom 500 og 2000 Newton, avhengig av applikasjonskrav. Konservative applikasjoner som krever minimalt med støy kan bruke 500 Newton forhåndsbelastning, mens høypresisjons verktøymaskiner kan bruke 1500 til 2000 Newton krefter.
Overdreven forspenning akselererer lagerslitasje gjennom spenningsindusert materialtretthet. Bransjeerfaring tyder på at forhåndsbelastningsverdier som overstiger 50 prosent av dynamisk belastning kun bør brukes i applikasjoner der støyreduksjon eller stivhetsforbedring rettferdiggjør reduksjon av lagerets levetid.
Lagerutvelgelsesprosessen begynner med en omfattende analyse av belastningsforholdene for påføringen. Ingeniører må kvantifisere radielle krefter, aksiale krefter, momentbelastninger og dynamiske variasjoner over hele operasjonsrammene.
Lastanalyse bør ta for seg toppbelastninger, gjennomsnittsbelastninger og sykliske belastningsmønstre. En maskinverktøyapplikasjon kan oppleve kontinuerlig radiell belastning på 20 000 Newton med sporadiske toppkrefter som når 45 000 Newton under raske retardasjonssekvenser.
Valg av presisjonsgrad avhenger av krav til rotasjonsnøyaktighet fastsatt av applikasjonen. Slipespindler, medisinsk bildebehandlingsutstyr og verktøy for produksjon av halvledere krever ytelse i P2-kvalitet, mens standard industrimaskineri ofte fungerer tilstrekkelig med P4-klassifiseringer.
Høyere presisjonskvaliteter krever prispremier, men leverer overlegen nøyaktighet som kan vise seg å være avgjørende for å opprettholde produktkvalitet eller utstyrsytelse i sensitive applikasjoner.
Valg av forhåndsbelastningsstrategi krever balansering av støyreduksjon, stivhetsforbedring og hensyn til lagerlevetid. Applikasjoner som prioriterer jevn drift og posisjonsnøyaktighet bruker vanligvis fjærforspenningsstrategier som opprettholder konstant kraft gjennom hele lagerets levetid.
Standard lagermaterialer fungerer tilstrekkelig for typiske industrielle temperaturer fra minus 40 til 100 grader Celsius. Applikasjoner som krever utvidede temperaturområder eller korrosive miljøer kan nødvendiggjøre valg av spesialmaterialer, inkludert keramiske eller rustfrie stålkomponenter.
Endelig lagervalg krever kostnad-nytte-analyse som sammenligner lagerutgifter med forventede serviceintervaller, vedlikeholdskrav og risikoreduserende verdi. Et lager som representerer 5 prosent av de totale utstyrskostnadene kan rettferdiggjøre premiumspesifikasjoner hvis det eliminerer nedetid som påvirker produksjonsoperasjoner med høy verdi.
Vellykket lagerinstallasjon begynner med grundig overflatebehandling. Monteringsflater må rengjøres for å fjerne alle forurensninger, og lagerkomponenter må inspiseres for fraktskader eller defekter før installasjon.
Når lagrene er plassert, må påføringen av forhåndsbelastningen fortsette forsiktig med kalibrert utstyr. Fjærforspenningssystemer bør verifiseres til å levere spesifiserte krefter gjennom lastmålingstesting før drift.
Shim-basert forhåndsbelastningsjustering krever nøye beregning av tykkelsen på shimstabelen for å oppnå målverdiene for forhåndsbelastning. Hver lagerstørrelse og konfigurasjon har unike avstandskrav som må beregnes individuelt.
Nye lagerinstallasjoner drar nytte av en gradvis poleringsperiode hvor belastningene øker gradvis før de når fullt driftsnivå. Denne tilnærmingen tillater lagerkomponenter å sette seg i optimale posisjoner og fordeler eventuell innledende slitasje jevnt over rullende elementer.
Poleringsperioden strekker seg vanligvis fra 8 til 24 timer avhengig av påføringsgraden. Under polering bør operatører overvåke lagertemperatur, støy og vibrasjonssignaturer for å identifisere potensielle installasjonsproblemer før fulllastdrift starter.
Regelmessig tilstandsovervåking forlenger lagerets levetid og forhindrer katastrofale feil. Vibrasjonsanalyse, temperaturtrender og akustisk overvåking gir tidlig varsling om lagerdegradering.
Kryssede koniske lagre bruker flere koniske rullesett arrangert i kryssende vinkler for å skape en enhetlig lagerenhet som er i stand til å akseptere betydelige belastninger fra enhver radiell eller aksial retning. Tradisjonelle vinkelkontaktlagre bruker vanligvis kulerullende elementer og kan bare akseptere belastninger innenfor begrensede vinkelområder. Kryss konisk design fordeler lasten jevnere og gir overlegen momentlastkapasitet med mer kompakte formfaktorer.
Utilstrekkelig forhåndsbelastning tillater intern lagerklaring som gjør at rullende elementer kan skifte posisjon under lastendringer, noe som skaper tydelige klikk- eller støygenereringsmønstre. Optimal forspenning eliminerer denne klaringen samtidig som kontrollert rulleelementkontakt opprettholdes, noe som resulterer i jevn, stille drift. Imidlertid genererer overdreven forspenning friksjonsindusert varme og akselererer lagerslitasjen, noe som til slutt forårsaker økt støy ettersom materialtretthet utvikler seg.
Lagerets levetid avhenger i stor grad av påføringsbelastninger, forspenningsstørrelse, driftstemperatur og smørekvalitet. Under moderate belastningsforhold med passende vedlikehold oppnår kryssede koniske lagre typisk 50 000 til 200 000 driftstimer. Høystressapplikasjoner kan redusere dette intervallet til 10 000 til 50 000 timer, mens nøye administrerte applikasjoner med lett belastning kan forlenge levetiden utover 300 000 timer.
Vertikal orienteringsapplikasjoner krever modifiserte forhåndsbelastningsstrategier fordi tyngdekraften kontinuerlig påfører last gjennom lagerkomponenter. Vektforbelastning blir upraktisk, og designere bruker vanligvis fjærforspenningssystemer som opprettholder konstant kraft uavhengig av gravitasjonseffekter. Termisk ekspansjon må også vurderes nøye i vertikale applikasjoner for å forhindre overbelastning av lager under temperaturendringer.
Utilstrekkelig forhåndsbelastning resulterer i for stor intern klaring, noe som fører til støygenerering, økt utløp og redusert stivhet. Overdreven forspenning akselererer utmattelse av rulleelementer og kan forårsake avskalling av løpebanen innen bare timer etter drift. Installasjonsprosedyrer bør alltid følge produsentens spesifikasjoner nøyaktig, og verifikasjonsmålinger bør bekrefte forspenningsstørrelsen før utstyret tas i bruk.
Standard kryssede koniske lagre fungerer pålitelig fra minus 40 til 120 grader Celsius avhengig av smøremiddelegenskaper. Forlengede temperaturapplikasjoner krever spesialmaterialer og smøremidler. Høytemperaturlagre kan bruke keramiske rulleelementer sammen med syntetiske smøremidler vurdert for 150 til 200 graders drift. Lavtemperaturapplikasjoner krever spesialfett som opprettholder flytbarhet under ekstreme kalde forhold.
Overvåking av lagertilstand benytter flere komplementære teknikker, inkludert vibrasjonsanalyse for å oppdage defekter i rulleelementets overflate, temperaturovervåking for å identifisere friksjonsøkninger, akustisk emisjonsføling for å oppdage begynnende sprekker og oljeanalyse i smurte systemer for å identifisere slitasjepartikkelgenerering. Etablering av grunnlinjesignaturer under normal drift muliggjør deteksjon av subtile degraderingsmønstre før lagerfeil blir overhengende.
Forurensende partikler som kommer inn i lagersammenstillinger fungerer som slipende midler som akselererer slitasje på løpebanens overflate og reduserer lagerets levetid dramatisk. Laboratorietesting viser at partikkelforurensning kan redusere lagerets levetid med 50 prosent eller mer. Riktig forsegling, rene installasjonsmiljøer og regelmessig vedlikehold for å hindre inntrengning av støv, fuktighet eller andre forurensninger er avgjørende for å bevare lagerytelsen.
Valg av smøremetode avhenger av driftshastigheter, temperaturer og miljømessige begrensninger. Fettsmøring gir enkelhet og krever minimalt vedlikehold, egnet for bruk med moderat hastighet. Oljesmøring muliggjør overlegen varmespredning for høyhastighetsoperasjoner og letter forurensningskontroll gjennom filtreringssystemer. Noen applikasjoner bruker olje-luftsmøring som kombinerer oljeleveringseffektivitet med minimalt væskeforbruk.
Når lagerkomponenter opplever avskalling, sprekker eller betydelig slitasje, er reparasjon verken praktisk eller økonomisk. Rullelagre er utformet som forseglede systemer, og utskifting av intern komponent vil være uoverkommelig dyrt. Standard bransjepraksis innebærer fullstendig utskifting av lager ved feildeteksjon. Forebyggende vedlikehold og tilstandsovervåking representerer de mest kostnadseffektive tilnærmingene for å administrere lagerpålitelighet og unngå uventet utstyrsstans.
