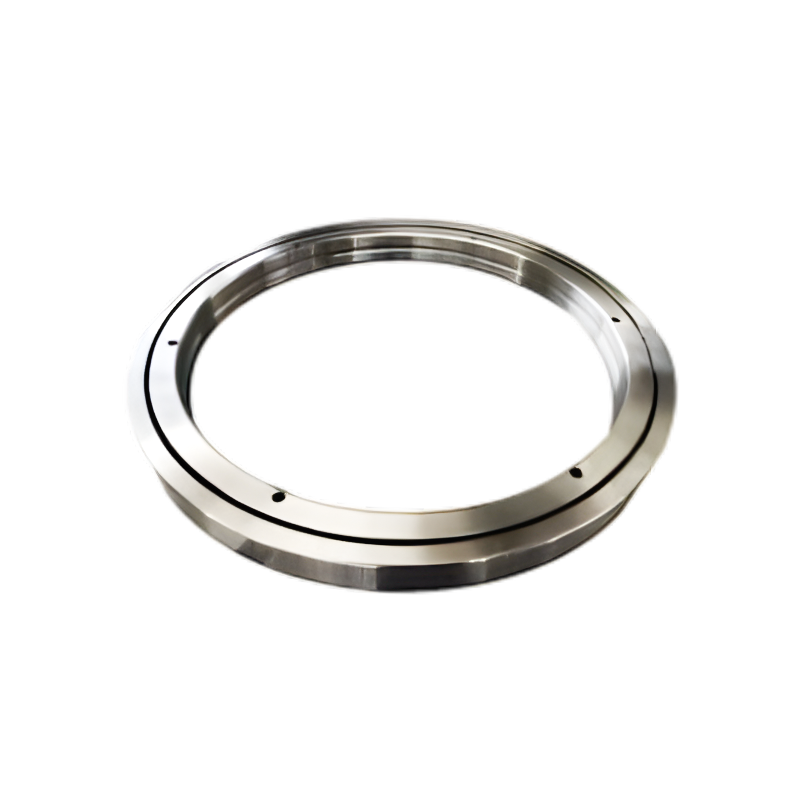

RE krysssylindrisk rullelager

RE-type kryssrullelagre er delte indre ring, ett stykke ytre ring kryssrullelager. De er en type lager med en roterende ytre ringstruktur. Hoveddimensjonene til kryssede rullelagre av RE-type er de samme som for krysslagre av RB-type. De er best egnet for applikasjoner som krever høy ytre ringrotasjonsnøyaktighet. Kryssrullelager av RE-type har optimalisert forspenning, høy stivhet og høy rotasjonsnøyaktighet for styrerullen. De er egnet for applikasjoner som krever høy ytre ringrotasjonsnøyaktighet. Den tynnveggede, kompakte utformingen bidrar til den lette utformingen av relaterte strukturer, og den integrerte ytre ringstrukturen er mer egnet for applikasjoner som krever høy ytre ringrotasjonsnøyaktighet, og oppnår stabil rotasjonsnøyaktighet på μm-nivå.

Contact Us Kontakt oss
PREV：RB presisjons kryssrullelager NESTE：RU-serien med kryssede rullelager
  • Beskrivelse
  • Spesifikasjoner
  • Kontakt oss

Lagerfunksjoner
1. Høy presisjon: Nøyaktighet kan nå P4 og P2 karakterer;
2. Høy stivhet: Alle lagre i denne serien er forhåndslastet;
3. Høy lastekapasitet: Tåler aksiale belastninger, radielle belastninger og veltende belastninger.
4. Kompakt størrelse: Lagerets kompakte størrelse sparer plass i vertsmaskinen.
6. Høy rotasjonshastighet evne
7. Redusert aksellengde og maskineringskostnader; begrensede endringer i geometri på grunn av termisk ekspansjon.
8. Nylonseparatorer resulterer i lavt treghetsmoment, lavt startmoment og enkel kontroll av vinkelindeksering.
9. Optimalisert forspenning, høy stivhet og høy presisjon i styrerullens bevegelse.
10. Karburisert stål gir utmerket slagfasthet og overflateslitasjemotstand.
11. Enkel, men godt smurt.

Vanlige spørsmål:
Den delte indre eller ytre ringen, når den er festet med bolter og muttere, kan ikke skilles fra hverandre og kan installeres direkte i lagerhuset. Imidlertid vil feil montering av den innvendige avstandsblokken betydelig påvirke rotasjonsytelsen og belastningen på rulleelementene; Derfor må du ikke demontere lageret vilkårlig.
1. Skjøten mellom den indre eller ytre ringen kan noen ganger være litt feiljustert. Før montering i lagerhuset, løsne boltene som fester den indre eller ytre ringen og korriger dem med en plasthammer før installasjon.
2. Ikke bruk ekstern kraft på koblingsboltene under installasjon eller demontering. 3. Vær oppmerksom på dimensjonstoleransene til de installerte komponentene for å sikre at sideklemflensen kan klemme den indre eller ytre ringen fast fra siden.

Søknader:
Mye brukt i presisjonsroterende bord, robotarmroterende ledd, medisinsk utstyr, måleinstrumenter, etc.

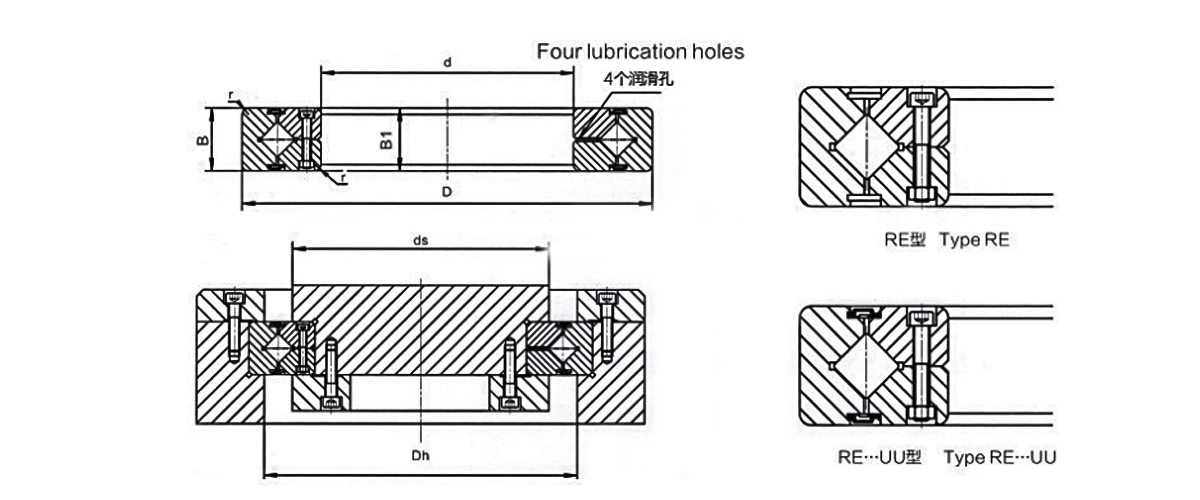

Lagertype Dimensjon Skulderstørrelse Grunnleggende belastningsvurdering (radial) Vekt
Indre diameter Utvendig diameter Rullestigningsdiameter Høyde Chamfer Cr Cor
d D Dpw B  B1 Rmin ds Dh KN KN kg
RE 2008 20 36 29 8 0.5 23.5 30.5 3.23 3.1 0.04
RE 2508 25 41 34 8 0.5 28.5 35.5 3.63 3.83 0.05
RE 3010 30 55 43.5 10 0.6 37 47 7.35 8.36 0.12
RE3510 35 60 48.5 10 0.6 41 51.5 7.64 9.12 0.13
RE 4010 40 65 53.5 10 0.6 47.5 58 8.33 10.6 0.16
RE 4510 45 70 58.5 10 0.6 51 61.5 8.62 11.3 0.17
RE 5013 50 80 66 13 0.6 57.5 72 16.7 20.9 0.27
RE 6013 60 90 76 13 0.6 68 82 18 24.3 0.3
RE 7013 70 100 86 13 0.6 78 92 19.4 27.7 0.35
RE 8016 80 120 101.4 16 0.6 91 111 30.1 42.1 0.7
RE 9016 90 130 112 16 1 98 118 31.4 45.3 0.75
RE 10016 100 140 121.1 16 1 109 129 31.7 48.6 0.83
RE 10020 100 150 127 20 1 113 133 33.1 50.9 1.45
RE 11012 110 135 123.3 12 0.6 117 127 12.5 24.1 0.4
RE 11015 110 145 129 15 0.6 122 136 23.7 41.5 0.75
RE 11020 110 160 137 20 1 120 140 34 54 1.56
RE 12016 120 150 136 16 0.6 127 141 24.2 43.2 0.72
RE 12025 120 180 152 25 1.5 133 164 66.9 100 2.62
RE 13015 130 160 146 15 0.6 137 152 25 46.7 0.72
RE 13025 130 190 162 25 1.5 143 174 69.5 107 2.82

Lagertype Dimensjon Skulderstørrelse Basic Load ratng(raniai) Vekt
Indre diameter Utvendig diameter Aoller Pitch Diameter Høyde Chamfer Cr Cor
d D Dpw B B1 rmin ds Dh KN KN kg
RB 14016 140 175 154.8 16 1 147 162 25.9 50.1 1
RB 14025 140 200 168 25 1.5 154 185 74.8 121 2.96
RB 15013 150 180 164 13 0.6 157 172 27 53.6 0.68
RB 15025 150 210 178 25 1.5 164 194 76.8 128 3.16
RB 15030 150 230 188 30 1.5 173 211 100 156 5.3
RB 16025 160 220 188.6 25 1.5 173 204 81.7 135 3.14
RB17020 170 220 191 20 1.5 184 198 29 62.1 2.21
RB 18025 180 240 210 25 1.5 195 225 84 143 3.44
RB 19025 190 240 211.9 25 1 202 222 41.7 82.9 2.99
RB 20025 200 260 230 25 2 215 245 84.2 157 4
RB 20030 200 280 240 30 2 221 258 114 200 6.7
RB 20035 200 295 247.7 35 2 225 270 151 252 9.6
RB 22025 220 280 250.1 25 2 235 265 92.3 171 4.1
RB24025 240 300 269 25 2.5 256 281 68.3 145 4.5
RB 25025 250 310 277.5 25 2.5 265 290 69.3 150 5
RB 25030 250 330 287.5 30 2.5 269 306 126 244 8.1
RB 25040 250 355 300.7 40 2.5 275 326 195 348 14.8
RB 30025 300 360 328 25 2.5 315 340 76.3 178 5.9
RB 30035 300 395 345 35 2.5 322 368 183 367 13.4
RB 30040 300 405 351.6 40 2.5 326 377 212 409 17.2
RB 35020 350 400 373.4 20 2.5 363 383 54.1 143 3.9
RB 40035 400 480 440.3 35 2.5 422 459 156 370 14.5
RB 40040 400 510 453.4 40 2.5 428 479 241 531 23.5
RB45025 450 500 474 25 1 464 484 61.7 182 6.6
RB50025 500 550 524.2 25 1 514 534 65.5 201 7.3
RB50040 500 600 548.8 40 2.5 526 572 239 607 26
RB 50050 500 625 561.6 50 2.5 536 587 267 653 41.7
RB 60040 600 700 650 40 3 627 673 264 721 29
RB70045 700 815 753.5 45 3 731 777 281 836 46
RB80070 800 950 868.1 70 4 836 900 468 1330 105
RB 90070 900 1050 969 70 4 937 1001 494 1490 120
RB 1000110 1000 1250 1114 110 5 1057 1171 1220 3220 360
RB 1250110 1250 1500 1365.8 110 5 1308 1423 1350 3970 440
